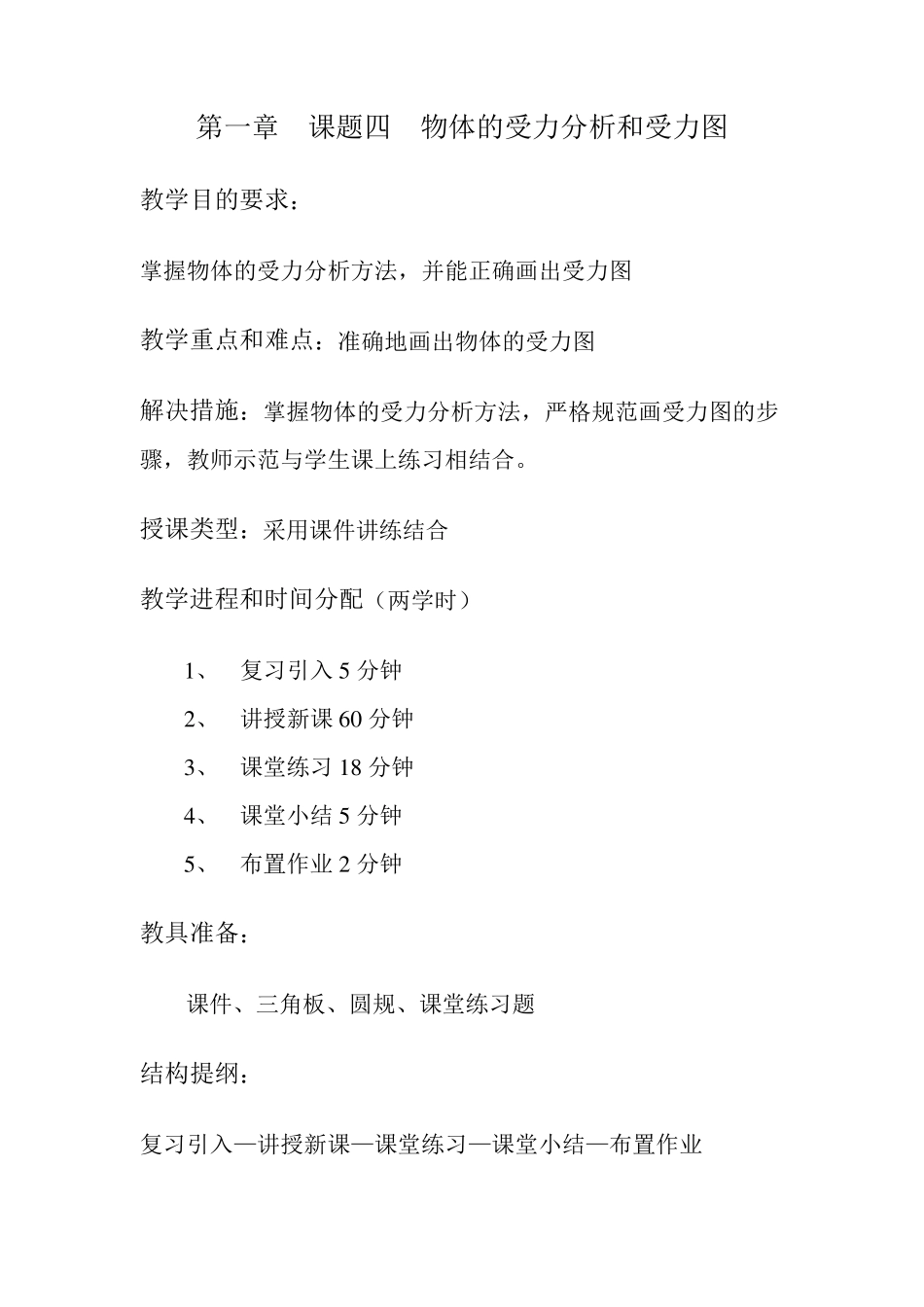

物体的受力分析和受力图_第1页
1/9

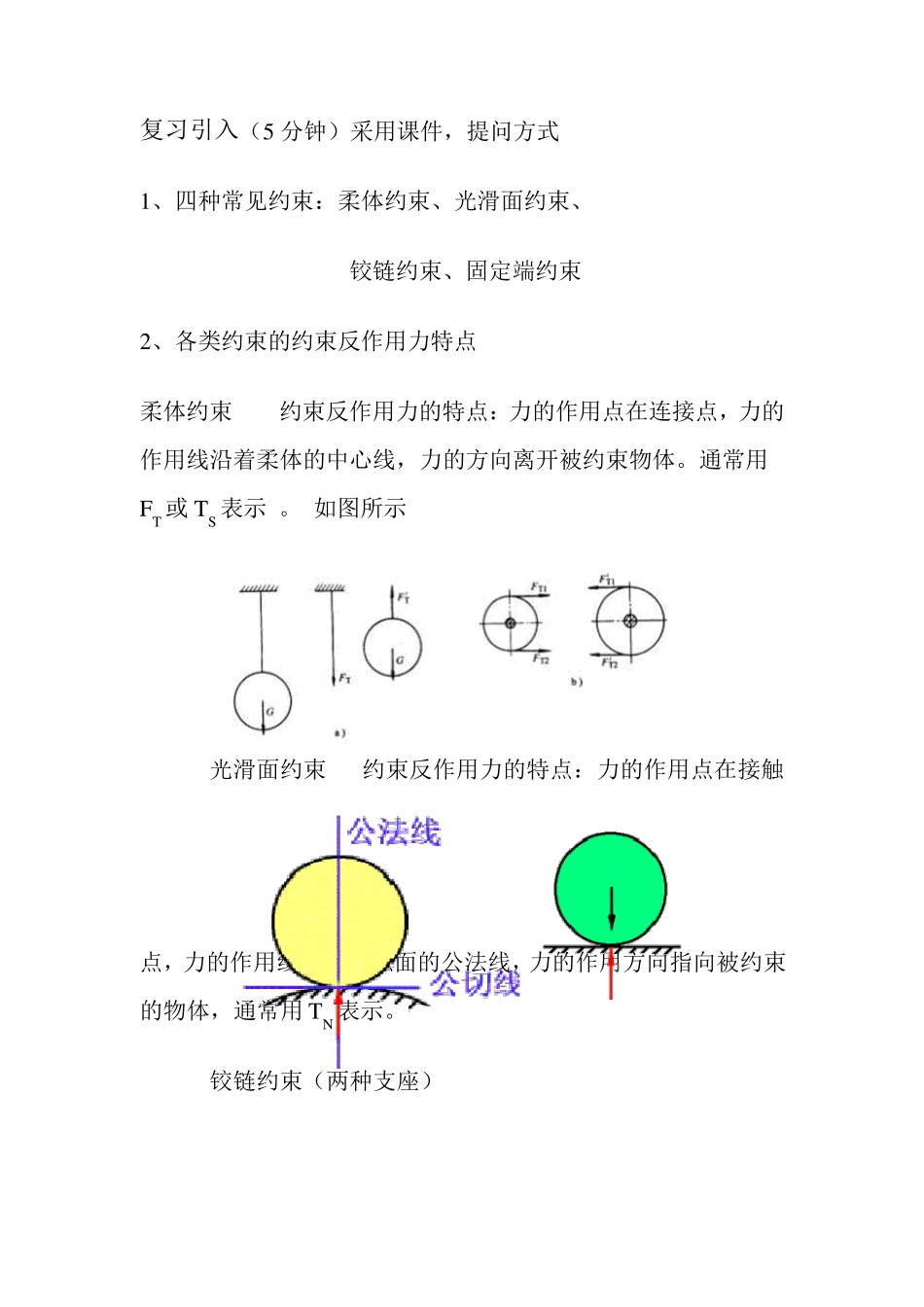

物体的受力分析和受力图_第2页
2/9

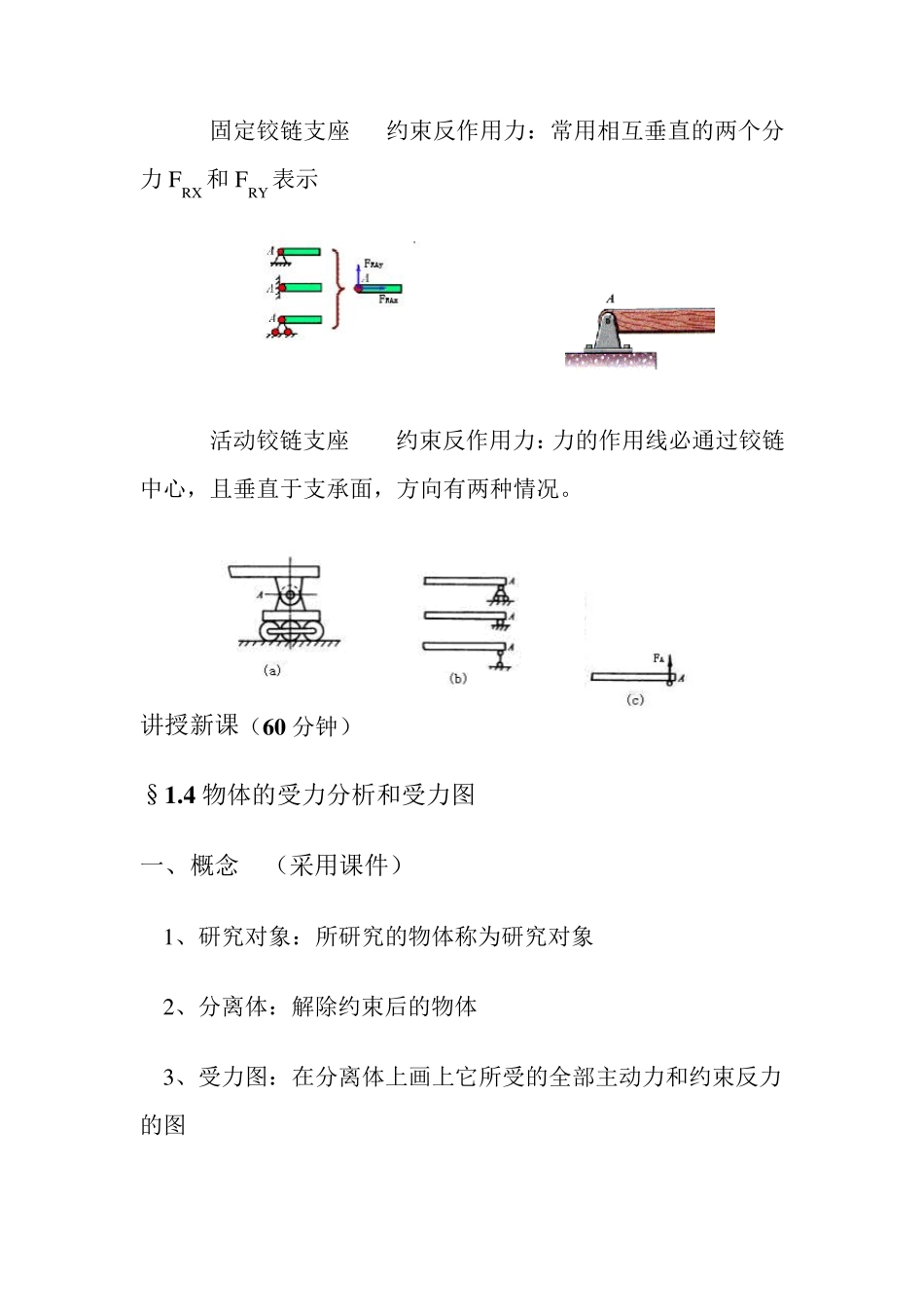

物体的受力分析和受力图_第3页
3/9
第一章 课题四 物体的受力分析和受力图 教学目的要求: 掌握物体的受力分析方法,并能正确画出受力图 教学重点和难点:准确地画出物体的受力图 解决措施:掌握物体的受力分析方法,严格规范画受力图的步骤,教师示范与学生课上练习相结合。 授课类型:采用课件讲练结合 教学进程和时间分配(两学时) 1 、 复习引入5 分钟 2 、 讲授新课6 0 分钟 3 、 课堂练习1 8 分钟 4 、 课堂小结5 分钟 5 、 布置作业2 分钟 教具准备: 课件、三角板、圆规、课堂练习题 结构提纲: 复习引入—讲授新课—课堂练习—课堂小结—布置作业 复习引入(5 分钟)采用课件,提问方式 1、四种常见约束:柔体约束、光滑面约束、 铰链约束、固定端约束 2、各类约束的约束反作用力特点 柔体约束 约束反作用力的特点:力的作用点在连接点,力的作用线沿着柔体的中心线,力的方向离开被约束物体。通常用FT 或 TS 表示 。 如图所示 光滑面约束 约束反作用力的特点:力的作用点在接触点,力的作用线沿着接触面的公法线,力的作用方向指向被约束的物体,通常用TN 表示。 铰链约束(两种支座) 固定铰链支座 约束反作用力:常用相互垂直的两个分力FRX 和FRY 表示 活动铰链支座 约束反作用力:力的作用线必通过铰链中心,且垂直于支承面,方向有两种情况。 讲授新课(6 0 分钟) §1 .4 物体的受力分析和受力图 一、概念 (采用课件) 1、研究对象:所研究的物体称为研究对象 2、分离体:解除约束后的物体 3、受力图:在分离体上画上它所受的全部主动力和约束反力的图 二、画受力图的步骤 1、首先确定研究对象 2、在研究对象上画出全部已知的主动力。 3、在研究对象上解除约束的地方画出相应的约束反力。 三、下面举例说明物体受力分析及画受力图的方法 例1 均质球重G ,用绳系住,并靠于光滑的斜面上,如图所示。试分析球的受力情况,并画出受力图。 解①确定球为研究对象 ②画出主动力G,约束反作用力FT和 FN 注:满足三力平衡汇交定理 此题目的:掌握如何对物体进行受力分析,并规范画图顺序。 教学方法:先板书,一步一步按步骤讲解,然后通过课件演示以加深影响 课堂练习(5 分钟):两学生演板,其余在下面练习 例2 均质杆AB,重量为G,支于光滑的地面及墙角间,并用水平绳DE 系住,如图所示。试画出杆AB 的受力图。 解①确定杆AB为研究对象 ②画出主动力G,三个约束反作用力FNA...
