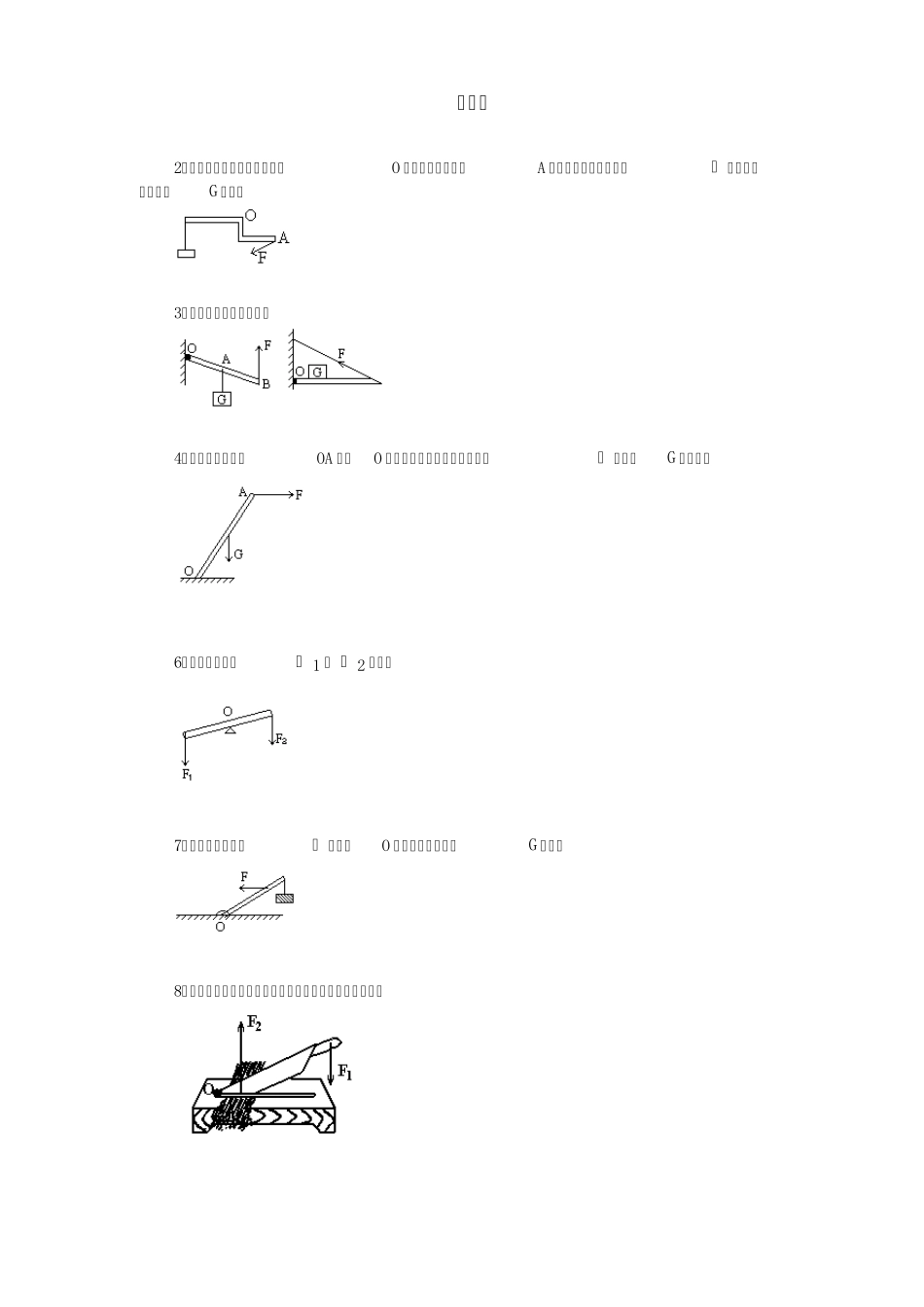

作图题 2.用图所示的杠杆提起重物.O 是杠杆的支点,在A 点用力,在图中画出力F 的力臂,并用字母G 表示. 3.画出图中各力的力臂: 4.如图中均匀直棒OA 可绕O 点转动,请分别画出水平拉力F 和重力G 的力臂. 6.试在图上画出F 1 和 F 2 的力臂 7.在右图中画出力F 对支点O 的力臂,并用字母G 表示. 8.下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂. 9.画出并标明图中F 、 G 对支点O 的力臂. 10.画出图中各力的力臂. 11.画出图中F 1 和 F 2 的力臂G1 和 G2. 12.画出图中杠杆所受各力对于点O 的力臂(不计杠杆所受的重力) 13.图中杠杆所受的重力G 和拉力F 的力臂. 14.试在图中画出汽车刹车踏板上动力F 1 的力臂G1 和阻力F 2 的力臂G2. 15.画出图中,加在杠杆上的动力F 的力臂. 16.如图所示,试画出杠杆OA 所受力的力臂(OA 杆的质量忽略不计) 17.图中,均匀直棒AB 可绕A 点转动,在B 端加一竖直向上的40 牛顿的力F ,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂. 18.画出图中力F 1 和 F 2 的力臂,并用G1 和 G2 分别标明. 19.画出图中杠杆所受各力对于支点O 的力臂(不计杠杆所受重力) 20.在图所示的各杠杆中,O 是支点,试分别画出F 1, F 2 的力臂G1, G2. 21.下列所示的杠杆中,O 是支点,在图上画出F 1、 F 2 的力臂,并且用G1、 G2 表示它们. 22.画出下列各力的力臂(如图) 23.画出下列各力的力臂(如图) 24.如图中的点O 是杠杆的支点,画出力F 1 和 F 2 的力臂,并用字母G1 和 G2 标明. 25.画出图中F 1 和 F 2 的力臂. 27.如图所示,一木杆可绕固定轴O 自由转动,木杆在水平拉力F 的作用下处于平衡状态.试在图上画出拉力F 和木杆重力G 对 O 点的力臂. 28.画出图1 和图2 中各力的力臂. 31.用如图所示的杠杆提起重物,O 是杠杆的支点,若在A 点用力,在图中画出力F 的力臂,并用字母G 表示 32.用道钉撬来撬铁路枕木上的道钉,O 是支点,在图中作出它的动力臂和阻力臂. 33.如图所示的杠杆中,O 是支点.画出力F 1、 F 2 的力臂,并用字母G1、 G2 表示. 34.先在图中找到支点的位置,然后根据情况确定动力和阻力,再画出各力臂: 答案 2.如图所示: 3. 4.如图 5.如图所示: 6.如图所示: 7....
