玩具结构设计常见结构设计方法

玩具结构设计常见结构设计方法_第1页
1/39
玩具结构设计常见结构设计方法_第2页
2/39
玩具结构设计常见结构设计方法_第3页
3/39

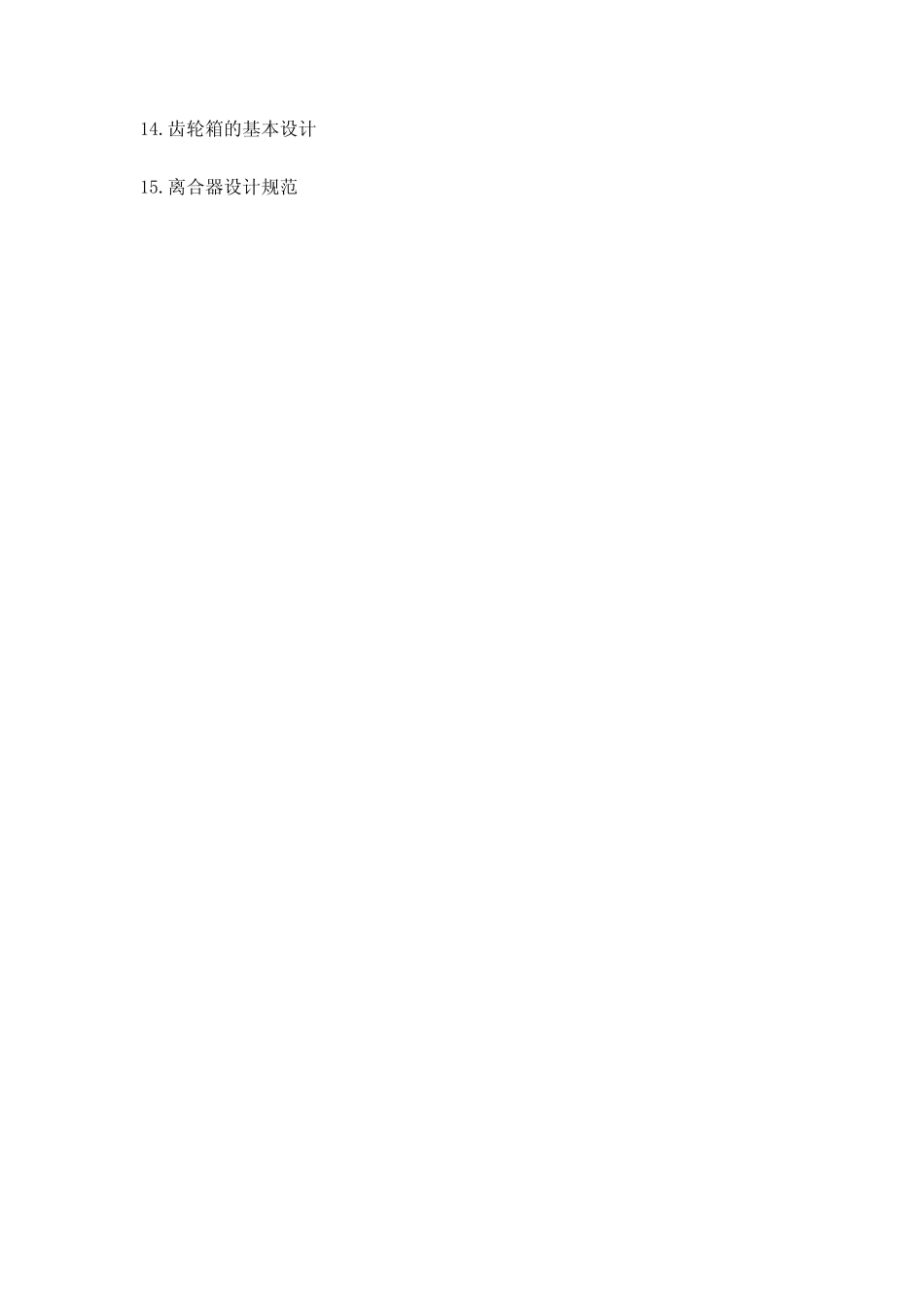

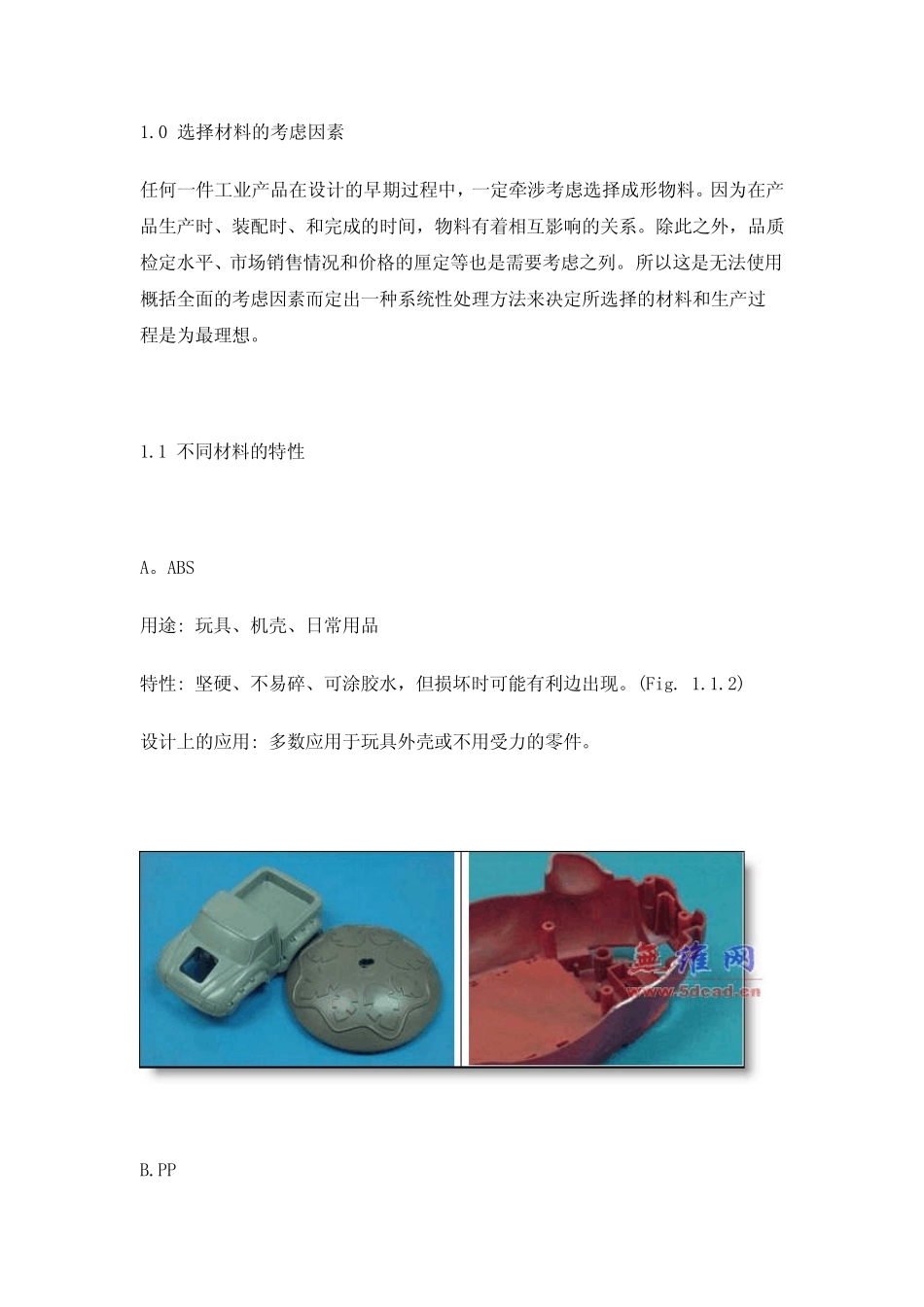

玩具结构设计常见结构设计方法 [概述]: 本系列教程详细讲解了在玩具产品结构设计过程中使用的各种常用结构的实现方法和尺寸规格。对于有至于从事玩具设计的新手还是老手们都有很高的参考和指导作用。 本系列教程的内容将包括如下 1.选择材料的考虑因素 2.壁厚 (料厚)设定原则 3.加强筋的处理方法 4.出模角大小确定 5.司柱尺寸设定方法 6.司柱套(司筒)尺寸设定方法 7.常见扣位设计及尺寸 8.超音波焊接技术 9.电池箱设计方法 10.滑轮设计方法 11.喇叭的基本装配方法 12.止口的使用及尺寸 13.齿轮的设计指引 14.齿轮箱的基本设计 15.离合器设计规范 1.0 选择材料的考虑因素 任何一件工业产品在设计的早期过程中,一定牵涉考虑选择成形物料。因为在产品生产时、装配时、和完成的时间,物料有着相互影响的关系。除此之外,品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。 1.1 不同材料的特性 A。ABS 用途: 玩具、机壳、日常用品 特性: 坚硬、不易碎、可涂胶水,但损坏时可能有利边出现。(Fig. 1.1.2) 设计上的应用: 多数应用于玩具外壳或不用受力的零件。 B.PP 用途: 玩具、日常用品、包装胶袋、瓶子 特性: 有弹性、韧度强、延伸性大、但不可涂胶水。 设计上的应用: 多数应用于一些因要接受跌落试验而拆件的地方。 c.PVC 用途: 软喉管、硬喉管、软板、硬板、电线、玩具Fig. 1.1.4(PVC) 特性: 柔软、坚韧而有弹性。 设计上的应用: 多数用于玩具卡通公仔,或一些需要避震或吸震的地方 D.POM (赛钢) 用途: 机械零件、齿轮、家电外壳 特性: 耐磨、坚硬但脆弱,损坏时容易有利边出现(Fig. 1.1.6)。 设计上的应用: 多数用于胶齿轮、滑轮、一些需要传动,承受大扭力或应力的地方 E.Nylon (尼龙) 用途: 齿轮、滑轮 特性: 坚韧、吸水、但当水份完全挥发后会变得脆弱。 设计上的应用: 因为精准度比较难控制,所以大多用于一些模数较大的齿轮 F.Kraton(搪胶) 用途: 马达垫 特性: 柔软,有弹性,韧度高,延伸性强。 设计上的应用: 多数作为摩打垫,吸收摩打震动,减低噪音。 附表,塑胶属性 2.0 壁厚 [Wall Thickness] 壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑料材料而定。一般的热塑...
