限高架施工组织设计

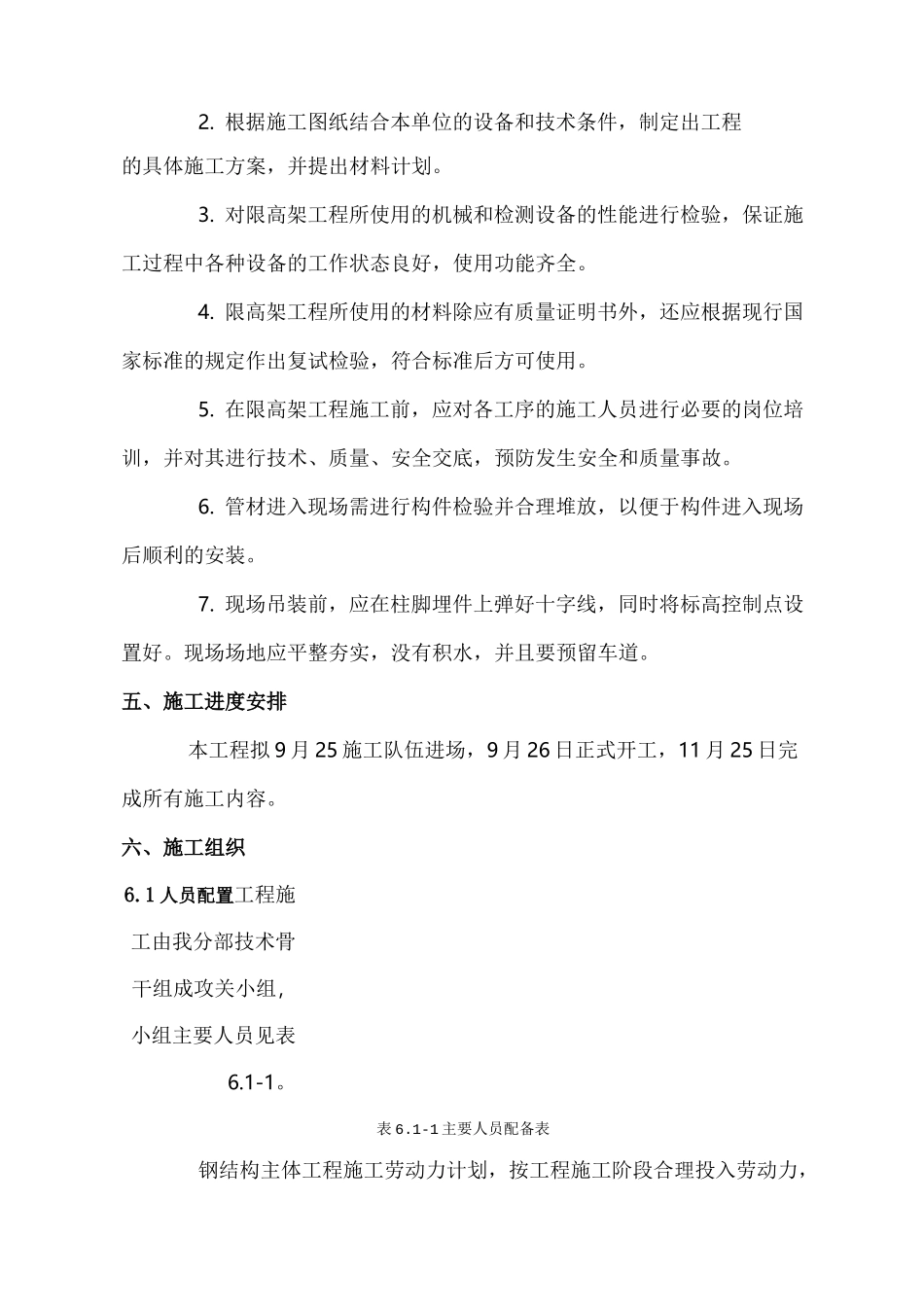

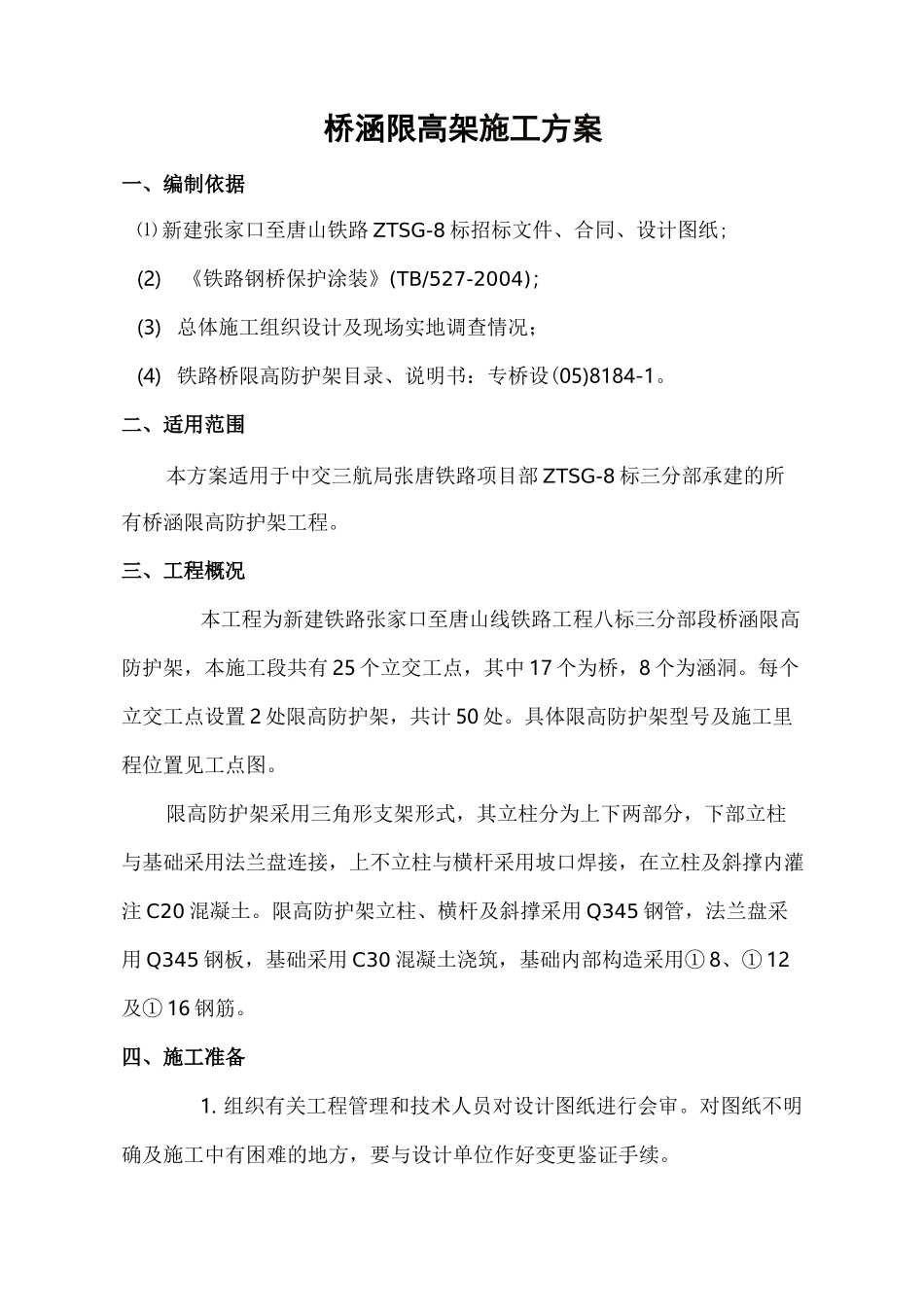

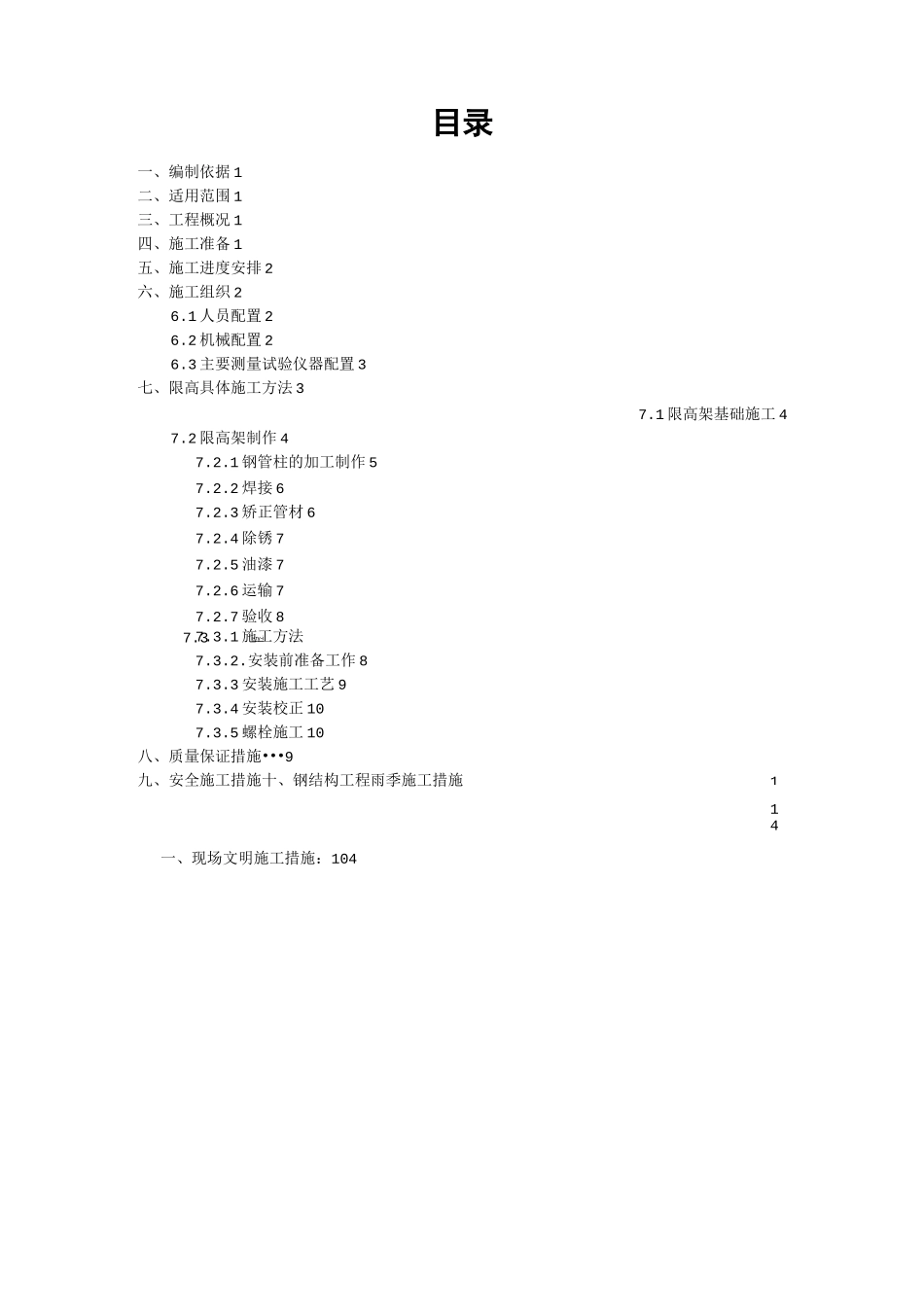

7.3一、现场文明施工措施：104□ry-i高架安装114目录一、编制依据 1二、适用范围 1三、工程概况 1四、施工准备 1五、施工进度安排 2六、施工组织 26.1 人员配置 26.2 机械配置 26.3 主要测量试验仪器配置 3七、限高具体施工方法 37.1 限高架基础施工 47.2 限高架制作 47.2.1 钢管柱的加工制作 57.2.2 焊接 67.2.3 矫正管材 67.2.4 除锈 77.2.5 油漆 77.2.6 运输 77.2.7 验收 87.3.1 施工方法7.3.2.安装前准备工作 87.3.3 安装施工工艺 97.3.4 安装校正 107.3.5 螺栓施工 10八、质量保证措施•••9九、安全施工措施十、钢结构工程雨季施工措施桥涵限高架施工方案一、编制依据⑴ 新建张家口至唐山铁路 ZTSG-8 标招标文件、合同、设计图纸;(2)《铁路钢桥保护涂装》(TB/527-2004)；(3) 总体施工组织设计及现场实地调查情况；(4) 铁路桥限高防护架目录、说明书：专桥设(05)8184-1。二、适用范围本方案适用于中交三航局张唐铁路项目部 ZTSG-8 标三分部承建的所有桥涵限高防护架工程。三、工程概况本工程为新建铁路张家口至唐山线铁路工程八标三分部段桥涵限高防护架，本施工段共有 25 个立交工点，其中 17 个为桥，8 个为涵洞。每个立交工点设置 2 处限高防护架，共计 50 处。具体限高防护架型号及施工里程位置见工点图。限高防护架采用三角形支架形式，其立柱分为上下两部分，下部立柱与基础采用法兰盘连接，上不立柱与横杆采用坡口焊接，在立柱及斜撑内灌注 C20 混凝土。限高防护架立柱、横杆及斜撑采用 Q345 钢管，法兰盘采用 Q345 钢板，基础采用 C30 混凝土浇筑，基础内部构造采用① 8、① 12及① 16 钢筋。四、施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的具体施工方案，并提出材料计划。3. 对限高架工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。4. 限高架工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。5. 在限高架工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。6. 管材进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。7. ...
