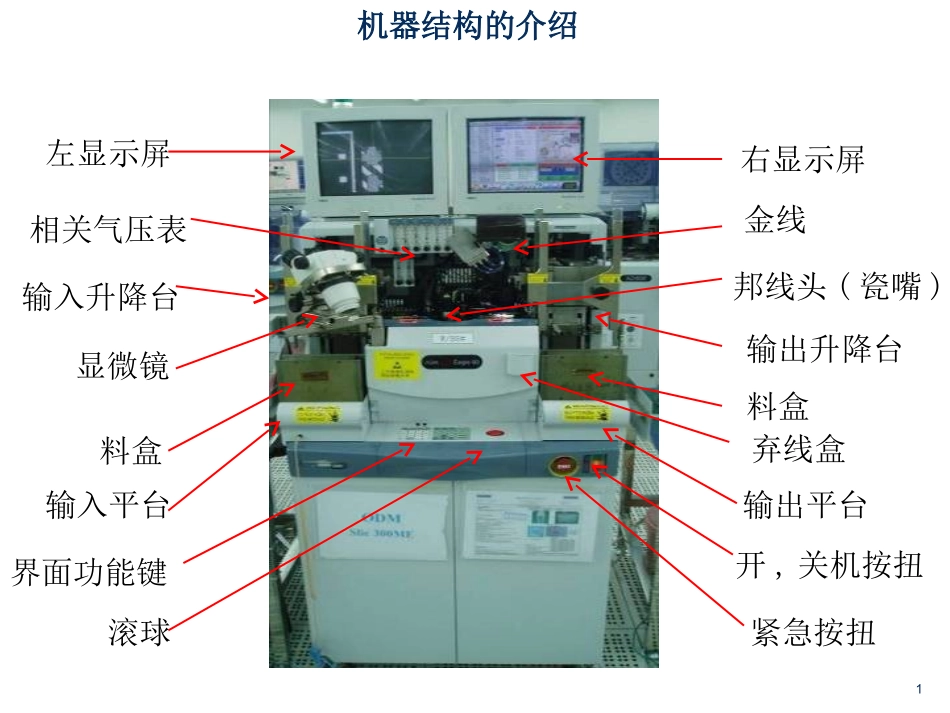

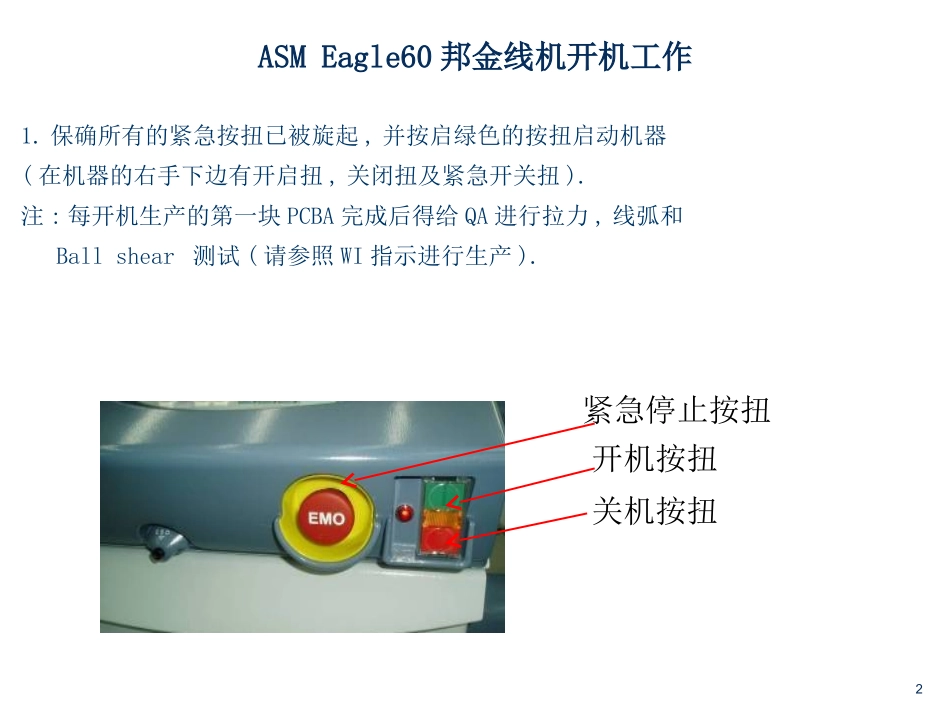

1机器结构的介绍右显示屏左显示屏相关气压表输出升降台输入升降台输出平台输入平台料盒料盒显微镜开,关机按扭紧急按扭邦线头(瓷嘴)金线界面功能键滚球弃线盒2ASMEagle60邦金线机开机工作1.保确所有的紧急按扭已被旋起,并按启绿色的按扭启动机器(在机器的右手下边有开启扭,关闭扭及紧急开关扭).注:每开机生产的第一块PCBA完成后得给QA进行拉力,线弧和Ballshear测试(请参照WI指示进行生产).紧急停止按扭开机按扭关机按扭3键盘以上是Eagle60的界面功能键，即键盘。我们可以发现上面有些按键上有上下两列字，他代表此键有两项功能，例如：CorBndWclmp若直接按此键，则为下面字母的功能，即“Wclmp”,也就是开线夹CorBndWclmp+Shift若按“Shift”再加此键，则为上面字母的功能，即“CorBnd”4以下为各个按键说明：0CorBndWclmpPanLghtPrevClpSolNextCtctSrEFOZoomInxA9B-NumDelStopEnterBond~~为参数数值键或选项键为选项键为负号键用以选择第几条焊线为删除键停止，返回键为设定确认键直接跳至AUTOMENU方向键ZoomInx+ShiftCtctSrEFO+ShiftClpSolNext+ShiftPanLghtPrev+ShiftCorBndWclmp+Shift打开线夹传送至上一个Unit只在Matrix模式下传送至下一个Unit只在Matrix模式下烧球补线开关工作台灯开关盖板测高切换高低倍输送一个Unit5IMEdWireIMHmEdPRO/CTkEdVLLNewPgLdPgmOMPgUp+Shift+Shift+Shift+Shift+Shift教读邦线教读PR教读VLL载入程序进料盒向下一格进料盒复位开关轨道教读新程序出料盒向上一格跳至上一页IMMain+Shift直接切至主目录进料盒向上一格OMEdLoopOMHmChgCapClrTkDmBndInspPgDn+Shift+Shift+Shift+Shift修改线弧参数换瓷咀切线出料盒向下一格出料盒复位清轨道自动品质检查功能跳至下一页F4Help+Shift线弧参数设定服务选项IMEdWireIMHmEdPRO/CTkEdVLLNewPgLdPgmOMPgUpIMMainOMEdLoopOMHmChgCapClrTkDmBndInspPgDnF4Help6F5F1F6F2+Shift+Shift功能键中英文目录切换改变滚球速度正常邦线参数设定F7F3+Shift自动灯光设定BSOB邦线参数设定F6F2F7F3F5F1“WIREFEED”黑色扭放线键“THREADWIRE”黑色扭吸气吹气键（真空拉紧器）“滚球”位置移动（左显示器图像）7ASMEagle60邦金线机手动进PCBA及出PCBA1.检查晶片是否正确贴于PCBA上,将PCBA正确装入料盒.2.将装有PCBA的料盒放于输入升降台的指定架内,按“”键,右显示屏显示“SuretoindexLf?A=yesStop=No”按“A”功能键,PCBA进入夹具底部;或在主菜单AUTO里面直接按“１”功能键可将PCBA输入夹具底部并自动进入邦线桌面(注:有时需要手动对位方可接下来操作,再按“0”机器就会自动邦线了.)3.按“Shift+”将PCBA转入输出升降台的料盒(即清除轨道的作用).4.PCBA已入夹具底,如果只需要对某一小块PCBA进行邦线,那么按“”键,右显示屏显示“Pgm;Adefautmatrix(1)…”按“&”键,便可将邦线机头进行移动.移至第一个或第二个邦线窗口(此为邦线机头的移动).当再次按“ZOOM”键,右显示屏显示一方格,方格“SuretoindexLF?A=Yes,Stop=No”,按“A”键,PCBA将前进一组(2小块,也为两个窗口的PCBA各前进1小块).当仍然将PCBA需前进一组时,或者是需将邦线机头进行移动时,依此例推进行操作便可以.ClrTkDmBndZoomInxZoomInx8ASMEagle60邦金线机AUTOBOND界面按扭的功能介绍0autobnd进入自动邦线1snglbnd只邦一根线2lastLF与contLF切换分别是只作业工作台上的PCB与连续作业3pause只邦一个单元4dumbnd切线5corrbnd手动补线6btoffset捍位中心校正7showstat显示统计表8wirebend9tailshortF3wirefeed邦头自动移动到穿线位置Numselwire选择调到第几根线Stopquit退出AUTOBOND界面F1More2editwire修改打线位置3fireUSG侦测输出功率7stickadj8align重做alignment9tailstickF3loophtmsNumselunit选择跳到那个UnitUpprevunit跳到上一个UnitDnnextunit跳到下一个Unit9ASMEagle60邦金线机补线工作1.将PCBA按WI指示正确装入料盒,放入输入升降台.2.在右显示屏上选择主菜单“Auto”,在其选择子菜单“Startsinglebond”,按Enter键或直接按“１”键,PCBA将送至夹具底下.3.按键,再按“8”功能键进行自动对位,若自动对位不行,便进行手工对位且右显示屏会显示“Error!StopB5leadq...
