EA实例入门指南VIP免费

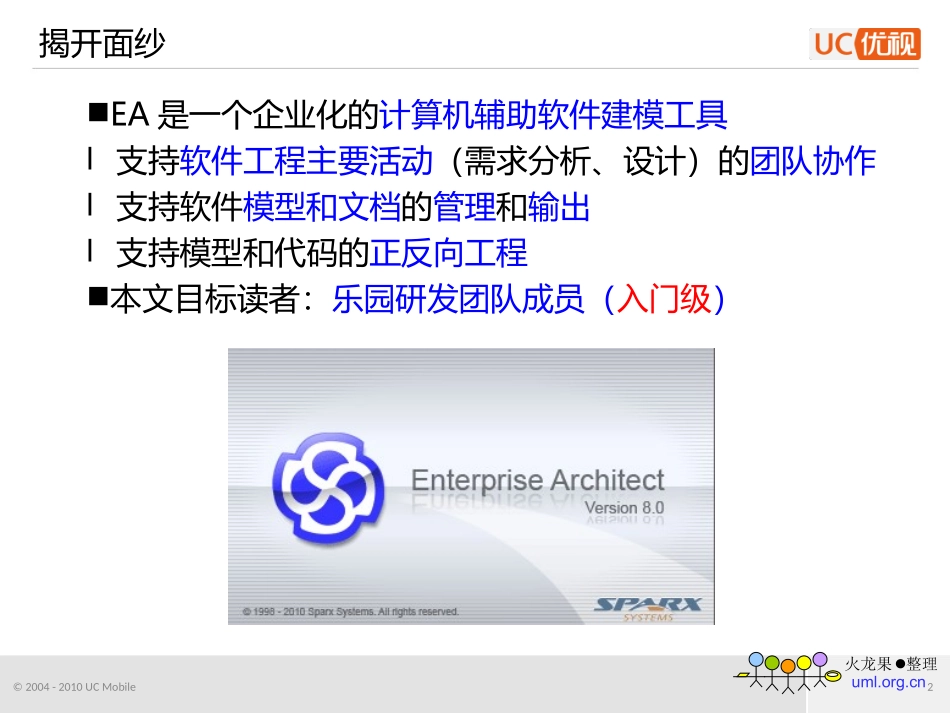

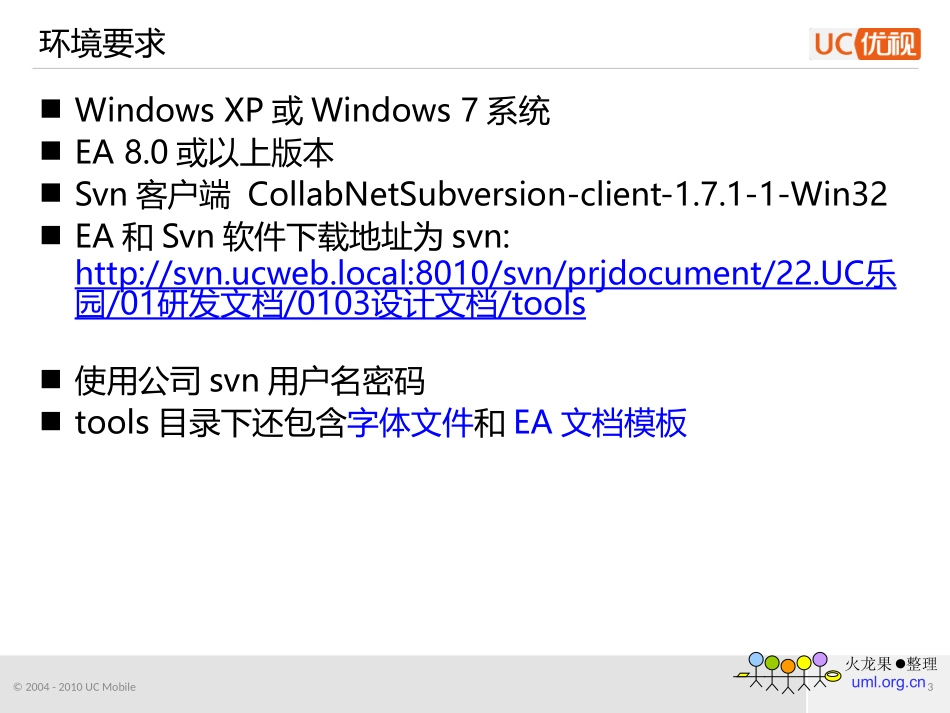

火龙果整理uml.org.cn1EA实例入门指南火龙果整理uml.org.cnEA是一个企业化的计算机辅助软件建模工具l支持软件工程主要活动（需求分析、设计）的团队协作l支持软件模型和文档的管理和输出l支持模型和代码的正反向工程本文目标读者：乐园研发团队成员（入门级）揭开面纱©2004-2010UCMobile2火龙果整理uml.org.cnWindowsXP或Windows7系统EA8.0或以上版本Svn客户端CollabNetSubversion-client-1.7.1-1-Win32EA和Svn软件下载地址为svn:http://svn.ucweb.local:8010/svn/prjdocument/22.UC乐园/01研发文档/0103设计文档/tools使用公司svn用户名密码tools目录下还包含字体文件和EA文档模板环境要求©2004-2010UCMobile3火龙果整理uml.org.cn依次安装EA工具和svn客户端安装字体，把tools/docFont下面的字体文件解压出来拷贝到windows字体安装目录下（Windows安装目录/Fonts）,来代替EA的雅黑字体（EA自带的雅黑输出文档会乱码）请用CollabNetSubversion在命令行环境（cmd）下载（勿用图形界面TortoiseSVN）乐园项目文件，避免由于EA和svn版本不一致导致无法导入下载命令示例：D:\doc\ea-design>svncheckouthttp://svn.ucweb.local:8010/svn/prjdocument/22.UC乐园/01研发文档/0103设计文档/working安装软件&下载乐园项目©2004-2010UCMobile4火龙果整理uml.org.cn新建一个项目（File/NewProject），一直按默认确定保存新建EA项目©2004-2010UCMobile5火龙果整理uml.org.cn在EATools->options下设置以下几项基础设置项lGenerallAuthor:设置作者lSourceCodeEngineering：lDefaultLanguageForCodeGeneration：phplCodepageforsourceediting：utf8lphp/DefaultVersion:5.0lSourceCodeEngineering-CodeEditors：lDefaultDataBase:mysqllDiagram/Appearance:lConfigureDefaultFonts/FontFace:YaHeiConsolasHybrid（雅黑）对EA进行基础设置©2004-2010UCMobile6火龙果整理uml.org.cn在顶栏导航里面选择Settings->GeneralTypes->按下面的new按钮，新建一种类型Abandoned->按save->颜色选择深棕色设置Object类型©2004-2010UCMobile7火龙果整理uml.org.cn应用到需求分析图：在上图的对话框点Appliesto->勾选UseCase->关闭设置Object类型©2004-2010UCMobile8火龙果整理uml.org.cn点击顶部导航ToolsOptions->点击Objects->勾选"Showstatuscolorsondiagrams"在图例上显示状态©2004-2010UCMobile9火龙果整理uml.org.cnn从projectBrowser面板中右点根节点Model，从弹出的菜单中依次选择PackageControl>ImportaModelBranch>FindaModelBranch(.EAB)file，然后到乐园项目文件的文件夹目录中选中uzone.EAB文件)导入乐园项目文件©2004-2010UCMobile10火龙果整理uml.org.cn系统提示是否配置版本控制，这时选择“是”在弹出的配置框填写下列配置项，填写完后请按“save”保存设置，然后按“close”关闭对话框，开始导入项目，导入过程比较长luniqueId:uzoneltype：SubversionlworkingCopyPath:选择本地存放项目文件的目录lSubversionExePath:选择svn客户端exe所在路径配置版本控制相关功能©2004-2010UCMobile11火龙果整理uml.org.cn依次从顶部主菜单中选择（Tools>ImportReferenceData）,选择模板文件，按“import”导入模板文件（之前下载的tools文件夹下的EATemplates目录下的docTemplates.xml和docTemplatesV2.0.xml文件）。如果更换了模板或模板被修改了要重新导入模板导入文档模板©2004-2010UCMobile12火龙果整理uml.org.cn最后从ProjectBrowser面板中删除导入前的Model节点导入完成，如右下图目录结构介绍：lRequirementsModel：需求用例模型lDocument：设计文档lDomainModel:领域建模lClassmodel：类模型lDataMedel：数据模型导入完成©2004-2010UCMobile13火龙果整理uml.org.cn主要功能模块介绍——主界面©2004-2010UCMobile14Toolbox：EA各元素的快捷选择面板工作区：绘制模型和图例的画布ProjectBrowser：项目的目录结构，可以在上面添加图例和元件火龙果整理uml.org.cn主要功能模块介绍——ProjectBrows...
