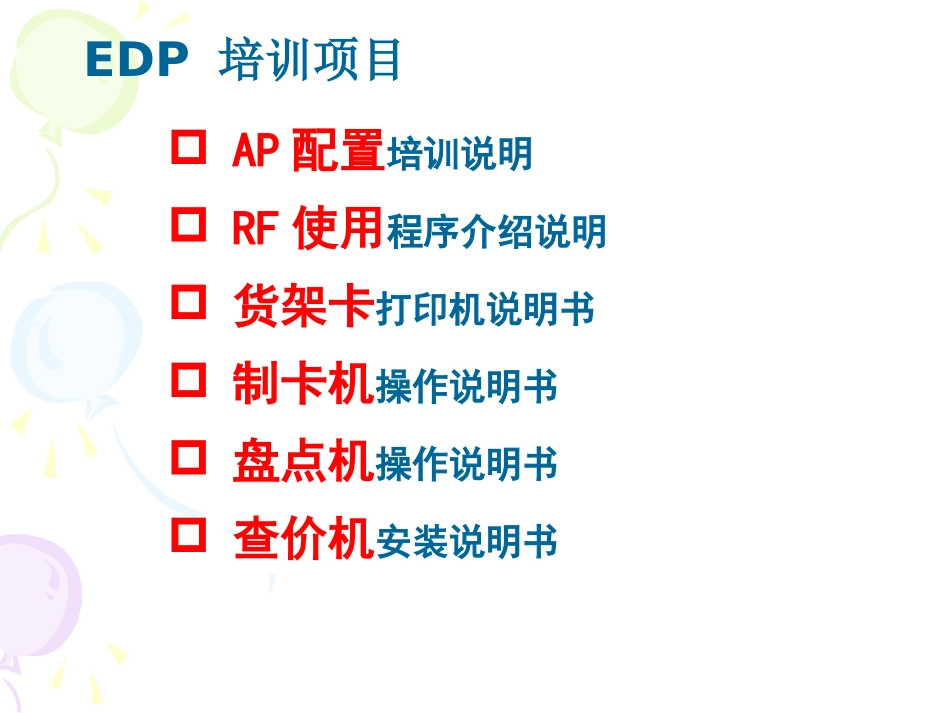

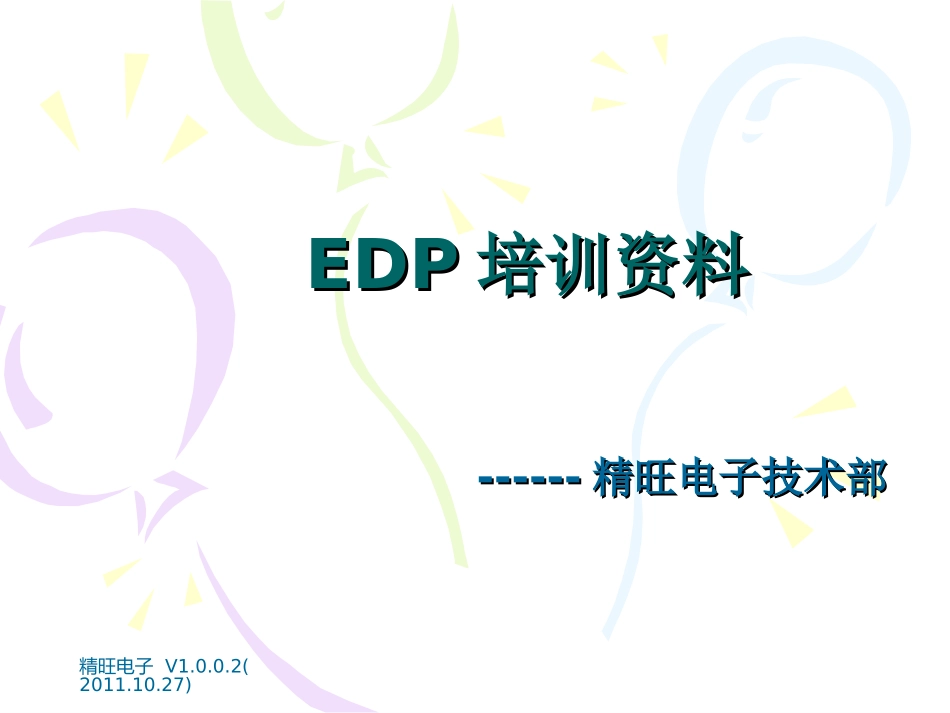

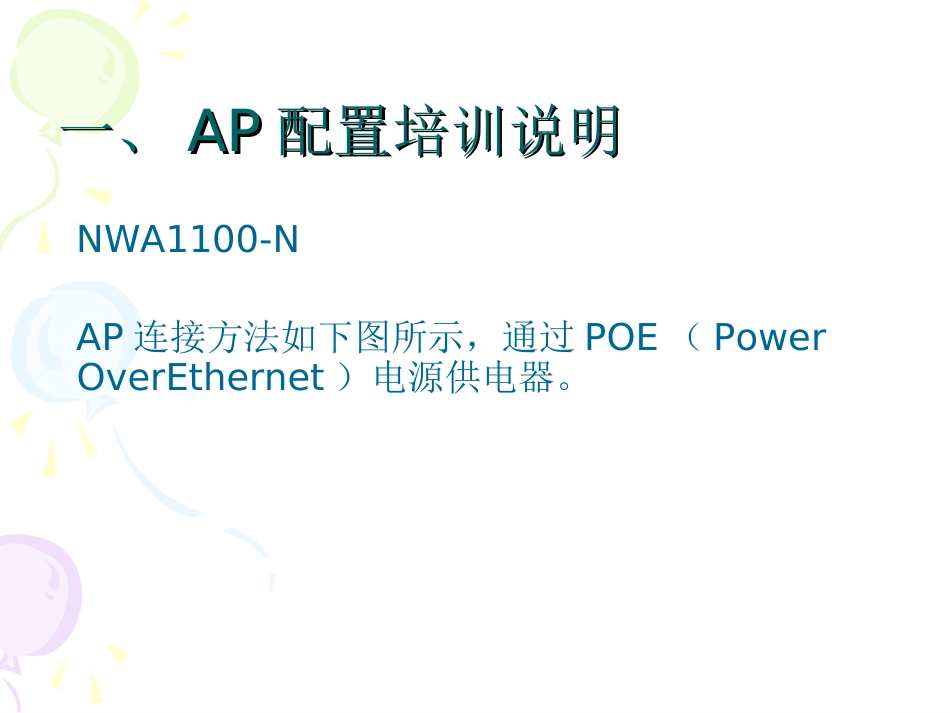

V1.0.0.2(精旺电子2011.10.27)EDPEDP培训资料培训资料------------精旺电子技术部精旺电子技术部AP配置培训说明RF使用程序介绍说明货架卡打印机说明书制卡机操作说明书盘点机操作说明书查价机安装说明书EDP培训项目一、一、APAP配置培训说明配置培训说明NWA1100-NAP连接方法如下图所示，通过POE（PowerOverEthernet）电源供电器。NWA1100-NNWA1100-N设置方法设置方法设置AP前，先将PC端与AP的IP地址设置成同一个网段。NWA1100-N的出厂IP地址为192.168.1.2。打开IE浏览器，地址栏输入192.168.1.2，出现以下界面：输入用户名和密码点击Login登录。（默认Username为admin，Password为1234）.1、进入AP设置界面，当前界面为【STATUS】界面，我们可以看到AP的基本信息。2、点击【System】，System>General>SystemName中输入AP名称，点击【Apply】应用保存。3、点击【Wireless】，进入Wireless设置界面，【OperationMode】操作模式设置成AccessPoint，【WirelessMode】无线网络模式设置为802.11b/g/n，【Channel】设定频道，应用保存。4、点击【MultiSSID】,选择一个模式点击【Edit】编辑，【SSID】改为RT-Mart，【NumberofWirelessStationsAllowedtoAssociate】最大连接数改为30，【Security】选择安全模式。【Save】保存。5、点击【Security】进入安全设置，【ProfileName】模式名称选择SecProfile1，【SecurityMode】选择加密方式WPA-PSK，【Pre-SharedKey】输入密钥。6、点击【APIP】设置IP地址，【IPAddress】输入要设置的IP地址，【GatewayIPAddress】设置网关，点击【Apply】保存。7、如果要刷新分位，点击【MAINTENANCE】>【F/WUpload】,点击【Browse】选择分位文件，点击【Upload】刷新分位。8、恢复出厂设置在通电的情况下，使用尖锐的工具按住Reset键10秒左右。①3.3.无线无线APAP设置标准设置标准1.AP的版本:1.00(AACE.3)B12.网络名称SSID：RT-Mart加密方式：WPA-PSK3.最大连接数：304.AP测点：①、相邻的两个AP之间的信道不相同（1、3、6、9、11）②、卖场信号不低于40%，后仓信号不低于50%（货物摆放后）1.AP的名称与位置以及排序：①、AP的表示从AP01开始，IP地址从11开始②、AP01-----AP30（AP名称用蓝色标识）IP11------IP40（IP地址用红色标识）③、将AP的表示贴在AP正面，挂AP时将AP正面朝下，可以清楚看到标识2.将每台AP的IP地址、MAC地址、楼层、部门做成EXCEL表格留给EDP存档，同时在AP图纸上标注。3.需要检查每台AP的扎线，是否符合要求，AP电源是否固定(用扎带绑到电源插座上)4.其他事项：_________________________________________二二.RF.RF使用程序介绍说明使用程序介绍说明uniterm程序介绍RF的更新说明RF中应用程序的说明版式说明RF操作说明RF的设置标准1.中断连线、退出的快捷图标中断/连线uniterm程序可以直接按FUNC+02.无线网络连接信号的强弱0%-20%之间红色表示，20%-40%黄底蓝字显示，40%-100%绿底蓝字显示3.UNITERM连接后台的状态•连接图标说明连接正常；•断线图标则说明是断线状态；4.电池电量电量低于25%则会提示电量不足5.当前的输入状态（按FUNC键可直接切换）6.键盘（点击显示屏幕小键盘）7.版本号8.时间2.2.1.1Uniterm1.1Uniterm界面介绍界面介绍界面中加入“时间”显示与系统同步，即间隔一段时间就与服务器连通刷新123456781、连接信号的说明：a)增加信号显示提示,0%~20%之间红色表示,20%~40%黄底蓝字显示,40%~100%蓝字显示信号显示连接的AP信号强度b)Uniterm在打开后,如果机器没有telnet连接到后台服务器，即使现在网络已经连接,但是在UNITERM上连接图标显示断线的状态,当正常telnet到后台后,才正常显示.注意：1）当RF与主机失去连接，再次建立连接时画面仍停留在之前工作的界面。不要重新Login。但是，当程序提示“连接中断”时，再次进入则需要重新LOGIN。2）当机器网络断线（没有信号），机器内部的网络重新连接功能将自动连接三次（大约20~30秒），如果连接三次都无法连接到后台，则界面提示“网络连接错误，请按ENT键搜寻网络”，点击确定后，机器做重新启动。2、电池电量提示：a)电量剩余25%，连续两次弹出...
