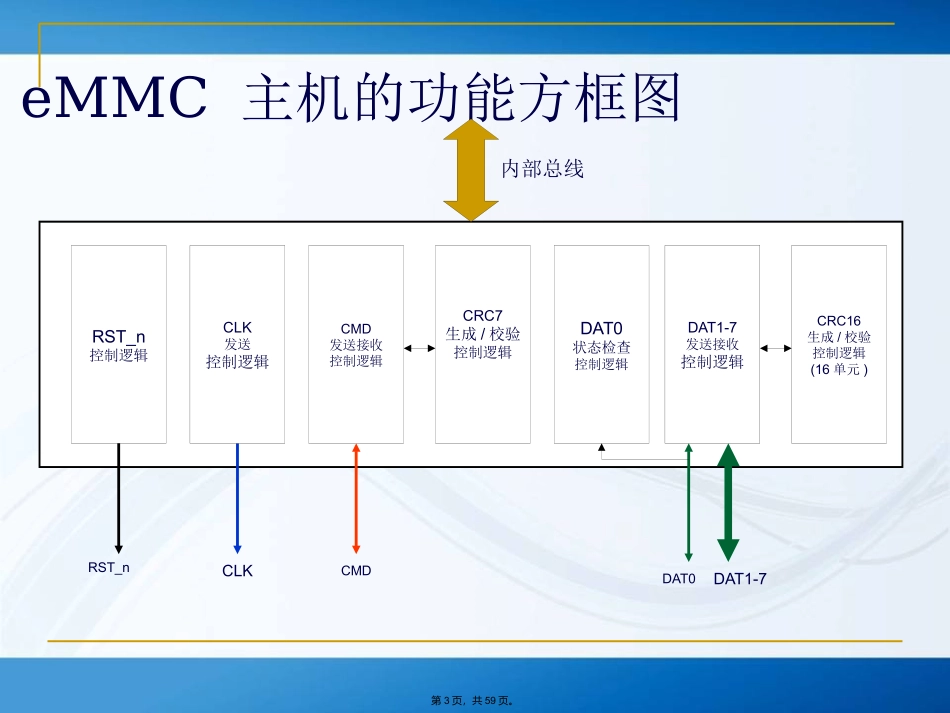

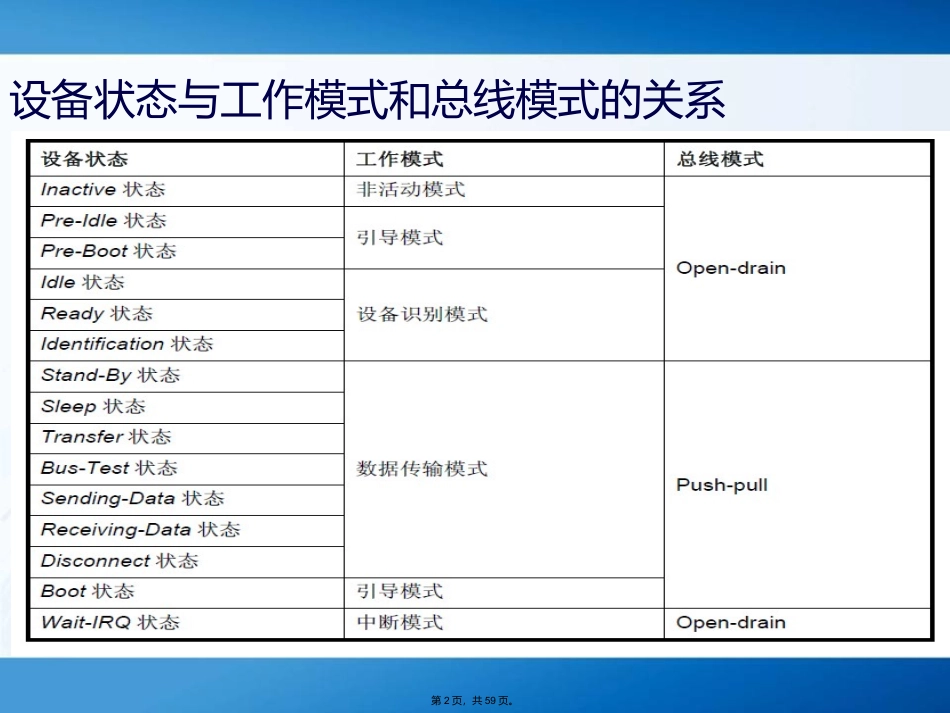

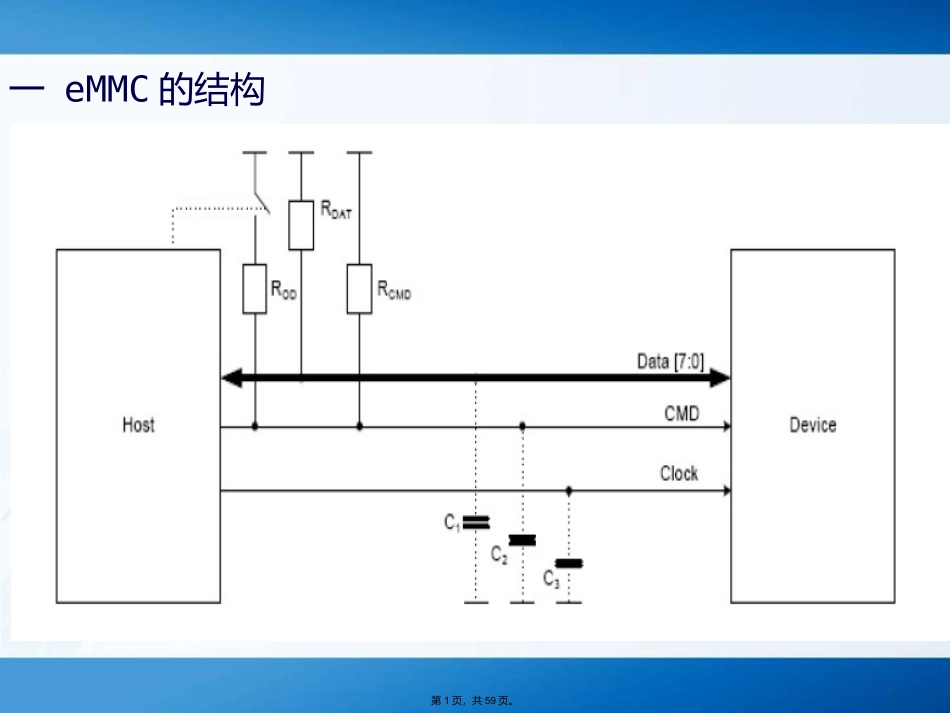

一eMMC的结构第1页，共59页。设备状态与工作模式和总线模式的关系第2页，共59页。eMMC主机的功能方框图内部总线RST_n控制逻辑RST_nCLK发送控制逻辑CLKCMD发送接收控制逻辑CMDDAT0状态检查控制逻辑CRC7生成/校验控制逻辑DAT1-7发送接收控制逻辑CRC16生成/校验控制逻辑(16单元)DAT0DAT1-7第3页，共59页。mlbus时钟及复位控制模块命令事务模块DAT0忙状态监测模块数据事务模块系统RAMeMMC_coreCLKCMDDATsys_clksys_rst_n第4页，共59页。二eMMC的内部寄存器寄存器宽度（字节）描述操作的命令CID16128位的设备识别寄存器，包括一个特有的设备的识别号码CMD2RCA216位的相对地址寄存器，在卡的定义阶段由主机赋值,用于之后阶段设备的识别，默认的值0x0001CMD3DSR216位的驱动寄存器，可用于为扩展的操作条件提高总线的性能，默认值为0X404。CMD4CSD16设备的专用数据寄存器，包括：数据的格式、错误修正的类型、最大数据访问的时间、数据传输的速度、是否有DSR寄存器等CMD9CMD27OCR432位的设备工作条件寄存器，存储电压值、访问模式、状态位等信息CMD1EXT_CSD512512字节的设备的扩展专用数据寄存器（192字节可以编程），可以设置设备的各种工作配置，可有SWITCH命令编程CMD6第5页，共59页。三命令和应答命令：1命令的类型有四种命令的类型：1）无应答的广播命令（bc)2）有应答的广播命令（bcr)3）DAT上无数据传输的点对点命令（ac）4）DAT上有数据传输的点对点命令（adtc）第6页，共59页。2命令的格式所有的命令都是固定的长度48位，格式如下表所示所有命令都是以0开始的，紧接着是传输的方向（主机发出的就为1，设备发出的就为0），接下来的6位是命令的索引，这是一组二进制码（0~63），设备就是对这六位译码，区分是哪种命令，还有一些命令需要arg值（比如地址），这一段的长度为32位，所有的命令都会被CRC7保护着，所以CRC保护的是之前的40位，最后以1结束。第7页，共59页。命令的应答应答也是由CMD传输的，由左边的位开始传输，应答位的长度根据应答的类型而定。应答是以0开始的，紧接着是传输的方向（设备=0），接下来的值根据类型不一样也不一样，除了R3以外都会被CRC7保护着，每条命令都是以1结束的。一共有五种类型的命令应答形式：R1,R1b，R2,R3,R4,R5第8页，共59页。R1：该应答的长度为48位，45：40显示的是命令的索引，39：38是32位的设备状态。R1b：和R1的区别只是在DAT0上存在忙信号的传输。第9页，共59页。R2：（CID、CSD寄存器）该应答的长度为136位，CID的内容会作为CMD2和CMD10的应答发送给主机，CSD的内容会作为CMD9的应答发送给主机，仅仅只有CID和CSD的[127:1]被传输，最后一位被应答的结束位所代替。第10页，共59页。R3：（OCR寄存器）该应答的长度为48位，OCR寄存器的值会作为CMD1的应答发送给主机。第11页，共59页。R4：（FastIO)该应答位的长度48位，ARG部分包括RCA的值、寄存器的值、寄存器的值，如果操作成功，状态位就会被置位。第12页，共59页。R5：（中断请求）该应答的长度为48位，如果应答是主机自己发送的，那么RCA的值为0x0000。第13页，共59页。3命令和应答的时序：无论是单倍数据率模式还是双倍数据率模式，主机的命令和设备的应答都是在时钟的上升沿采样的。第14页，共59页。设备的识别及设备的操作条件的时序设备的识别（CMD2）和设备的操作条件（CMD1）工作在open-drain模式下，设备给主机的应答是在NID个时钟周期后开始的。如果在经过NID+1个时钟周期仍然没收到应答的话，主机就需要做超时报告（NID=5）第15页，共59页。给RCA赋值的时序给RCA赋值（CMD3）也是工作在open-drain模式下，从主机发完命令道设备应答之间最小的延迟时间为NCR个时钟周期。（NCR=2-64）第16页，共59页。数据传输模式下命令及应答的时序：在设备接收到RCA后就会打开数据传输模式，该模式是工作在push-pull模式下的。在发送完命令之后紧接着有两位的Z（高阻），这是给总线定义方向留的时间，之后是被应答器件设为P位，除了CMD1,2,3以外，所有的应答时序都与这个图有关。（NCR=2-64）第17页，共59页。R1b的应答：有些命令，比如说CMD6，在R1应答的时候需要BUSY信号，在命令传输...
