减速器设计计算说明书

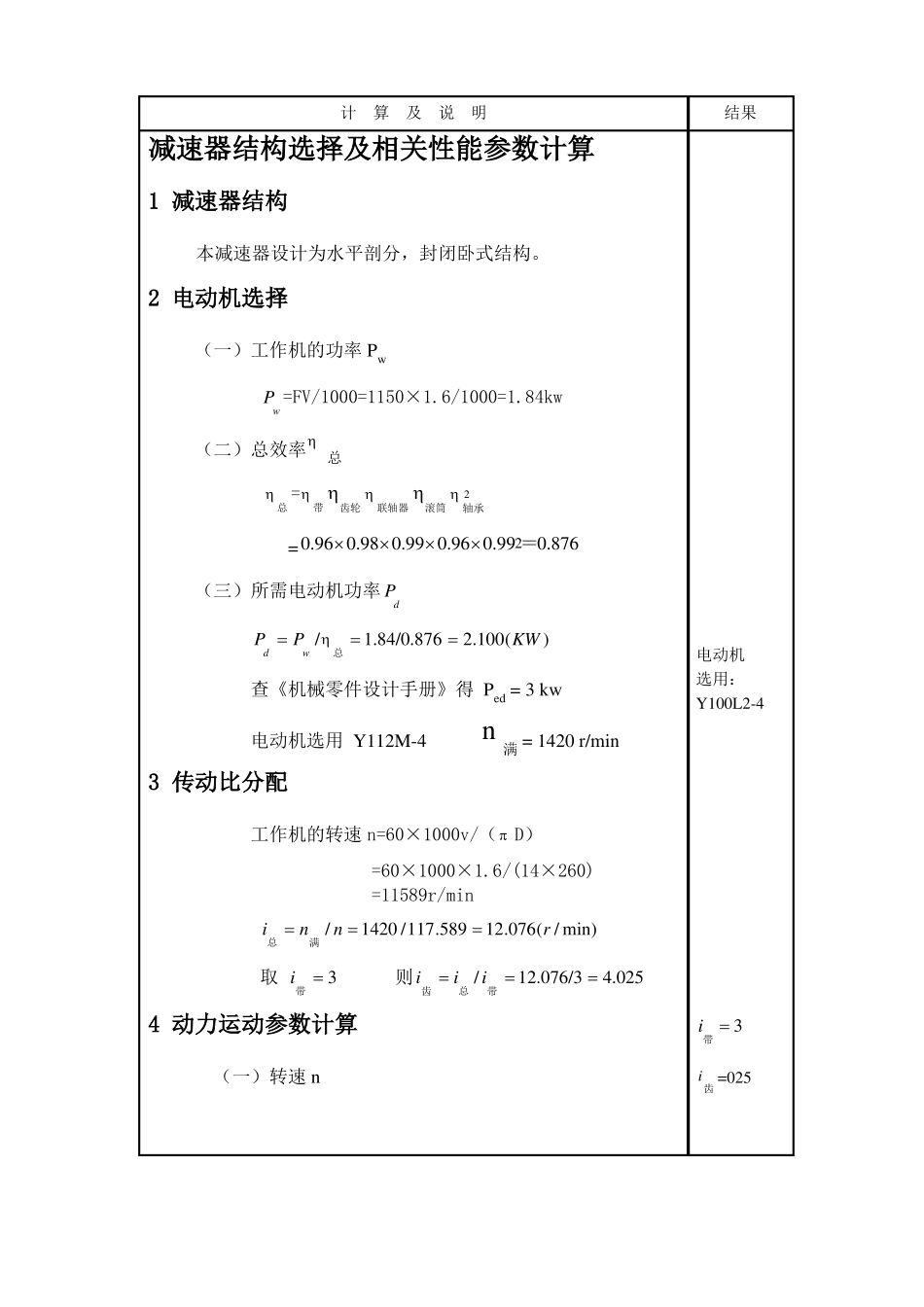

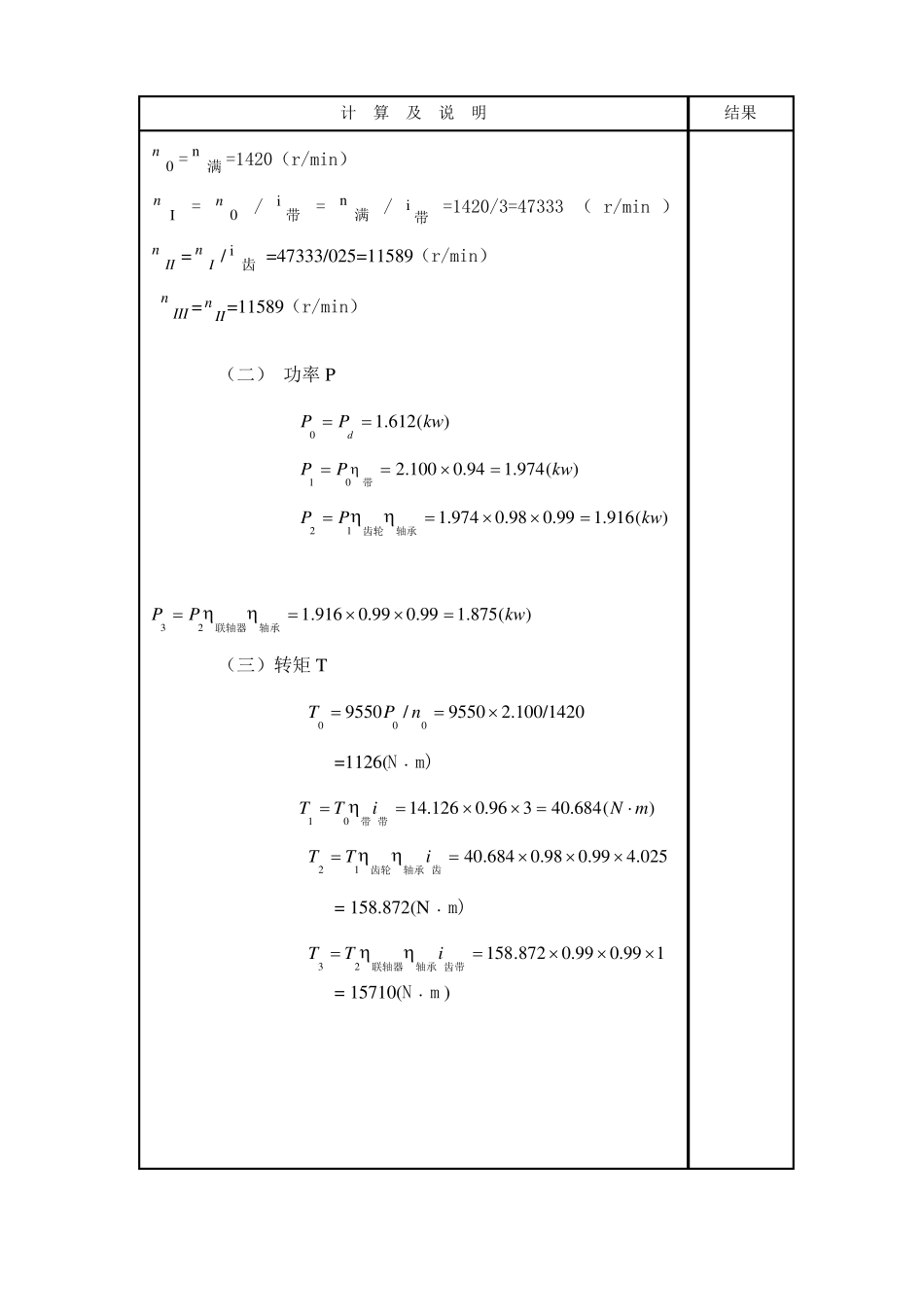

减速器设计计算说明书1 课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及V带传动。2 主要技术参数说明输送带的最大有效拉力F=1150N，输送带的工作速度V=1.6 m/s，输送机滚筒直径D=260 mm。3 传动系统工作条件带式输送机在常温下连续工作、单向运转；空载起动，工作载荷较平稳；两班制（每班工作8小时），要求减速器设计寿命为8年，大修期为3年，中批量生产；三相交流电源的电压为380/220V。4 传动系统方案的选择图 1带式输送机传动系统简图计算及说明结果电动机选用：Y100L2-4减速器结构选择及相关性能参数计算1 减速器结构本减速器设计为水平剖分，封闭卧式结构。2 电动机选择（一）工作机的功率 PwPw =FV/1000=1150×1.6/1000=1.84kw（二）总效率总2总 =带 齿轮联轴器 滚筒轴承2=0.960.980.990.960.99 ＝0.876（三）所需电动机功率 PdPd  Pw /总  1.84/0.876  2.100(KW )查《机械零件设计手册》得 Ped = 3 kw电动机选用 Y112M-4n满 = 1420 r/min3 传动比分配工作机的转速 n=60×1000v/（ D）=60×1000×1.6/(14×260) =11589r/mini总  n满 / n  1420 /117.589  12.076(r / min)取 i带  3则i齿  i总 / i带  12.076/3  4.0254 动力运动参数计算（一）转速 ni带  3i齿 =025计算及说明结果n0 = n满 =1420（r/min）nI=n0/i带=n满 /i带 =1420/3=47333 （ r/min ）nII = nI / i齿 =47333/025=11589（r/min）nIII = nII=11589（r/min）（二） 功率 PP0  Pd  1.612(kw)P1  P0带  2.100  0.94  1.974(kw)P2  P1齿轮轴承  1.974  0.98  0.99  1.916(kw)P3  P2联轴器轴承  1.916  0.99  0.99  1.875(kw)（三）转矩 TT0  9550P0 / n0  9550  2.100/1420=1126(N﹒m)T1  T0带i带  14.126  0.96  3  40.684(N  m)T2  T1齿轮轴承i齿  40.684  0.98  0.99  4.025= 158.872(N﹒m)T3  T2联轴器轴承i齿带  158.872  0.99  0.99 1= 15710(N﹒m )计算及说明结果将上述数据列表如下：轴号功率P/kW2.1001.9741.9161.875T /-1/(r.min )(N﹒m)N14204733311589115891126312340.684158.8721571002510.970.980.96i0齿轮的设计...
