凸透镜成像规律-中考物理试题分类汇编上海版VIP专享

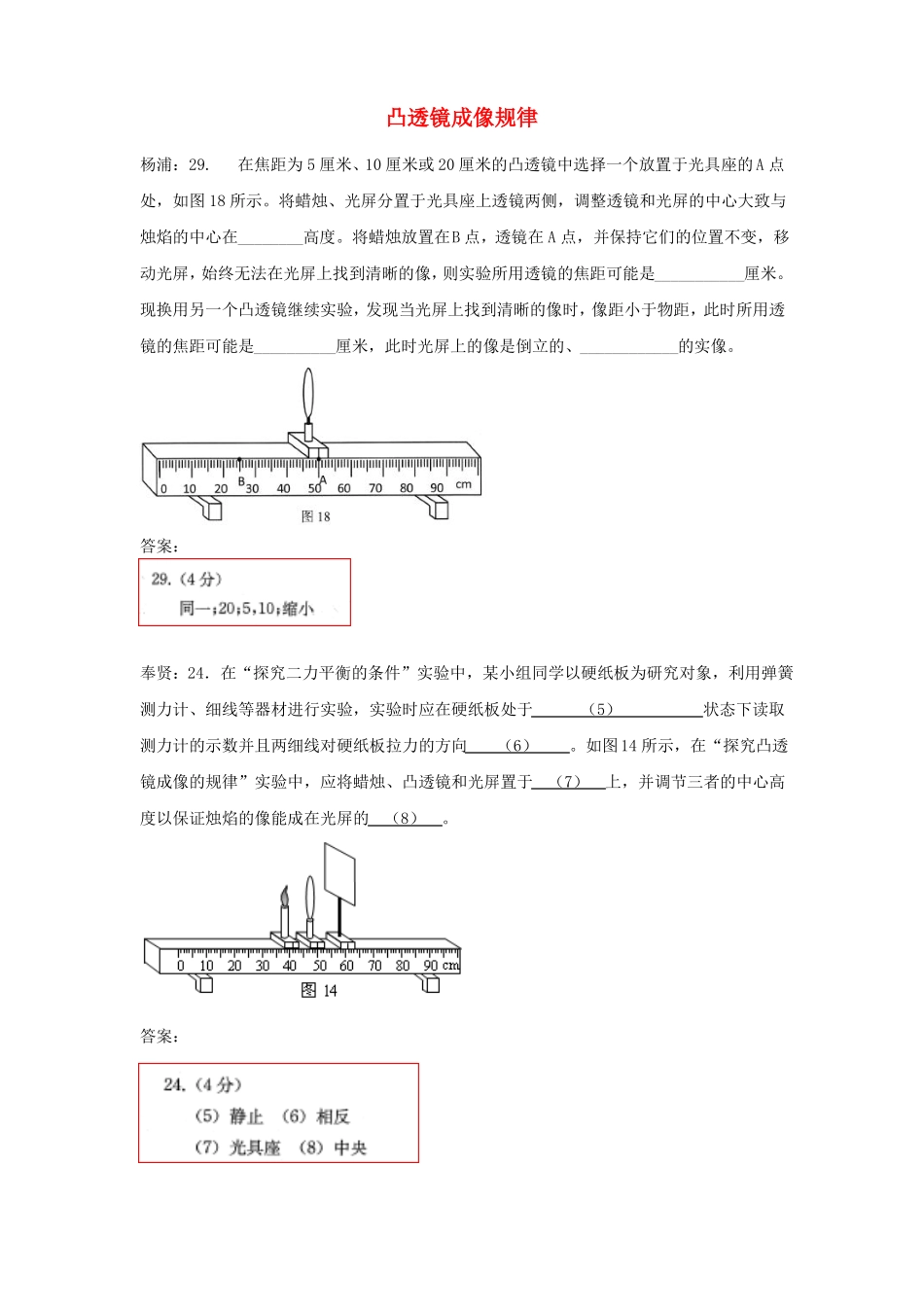

凸透镜成像规律杨浦：29.在焦距为 5 厘米、10 厘米或 20 厘米的凸透镜中选择一个放置于光具座的 A 点处，如图 18 所示。将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在________高度。将蜡烛放置在B 点，透镜在 A 点，并保持它们的位置不变，移动光屏，始终无法在光屏上找到清晰的像，则实验所用透镜的焦距可能是___________厘米。现换用另一个凸透镜继续实验，发现当光屏上找到清晰的像时，像距小于物距，此时所用透镜的焦距可能是__________厘米，此时光屏上的像是倒立的、____________的实像。答案：奉贤：24．在“探究二力平衡的条件”实验中，某小组同学以硬纸板为研究对象，利用弹簧测力计、细线等器材进行实验，实验时应在硬纸板处于（5）状态下读取测力计的示数并且两细线对硬纸板拉力的方向（6）。如图14 所示，在“探究凸透镜成像的规律”实验中，应将蜡烛、凸透镜和光屏置于（7）上，并调节三者的中心高度以保证烛焰的像能成在光屏的（8）。答案：宝山、嘉定：25．为了“探究凸透镜成实像的规律”，小张、小李和小王三位同学利用焦距分别为（f1=8 厘米、f2=10 厘米、f3=15 厘米）的三个凸透镜、同一发光体、光屏和光具座等分别进行了三组实验，实验步骤和操作均正确，并将每次实验测得的物距u、像距 v、光屏上所成像与发光物大小比较的结果等分别记录在表一、二、三中。表一（f1=8 厘米）实验物距 u像距 v成像序号(厘米)12324.032.040.0(厘米)情况12.010.710.0缩小缩小缩小表二（f2=10 厘米）实验物距 u像距 v成像序号(厘米)45625.030.050.0(厘米)情况16.715.012.5缩小缩小缩小表三（f3=15 厘米）实验物距 u像距 v成像序号(厘米)78935.045.060.0(厘米)情况26.322.520.0缩小缩小缩小⑴ 他们分析比较实验表一（或表二或表三）中每一次实验测得数据中物距u、像距 v 与焦距、2 倍焦距之间的关系及成像情况，可得出的初步结论是： ________________________。⑵小张接着说：在电影院看电影时，银幕上呈现的是放大的实像，那么凸透镜成放大实像的规律是如何的？小李回忆了先前学过的光学知识和上述实验结论，提出凸透镜成放大实像规律的一种猜想及其依据。________________________________________________________。⑶为了验证小李提出的这一猜想，小王从他们手头拥有的器材中选择焦距为______厘米的凸透镜，设计相应的表格进行实验。请你帮他将对应的物距填入表四中。_______...
