初中科学---电学计算题经典练习

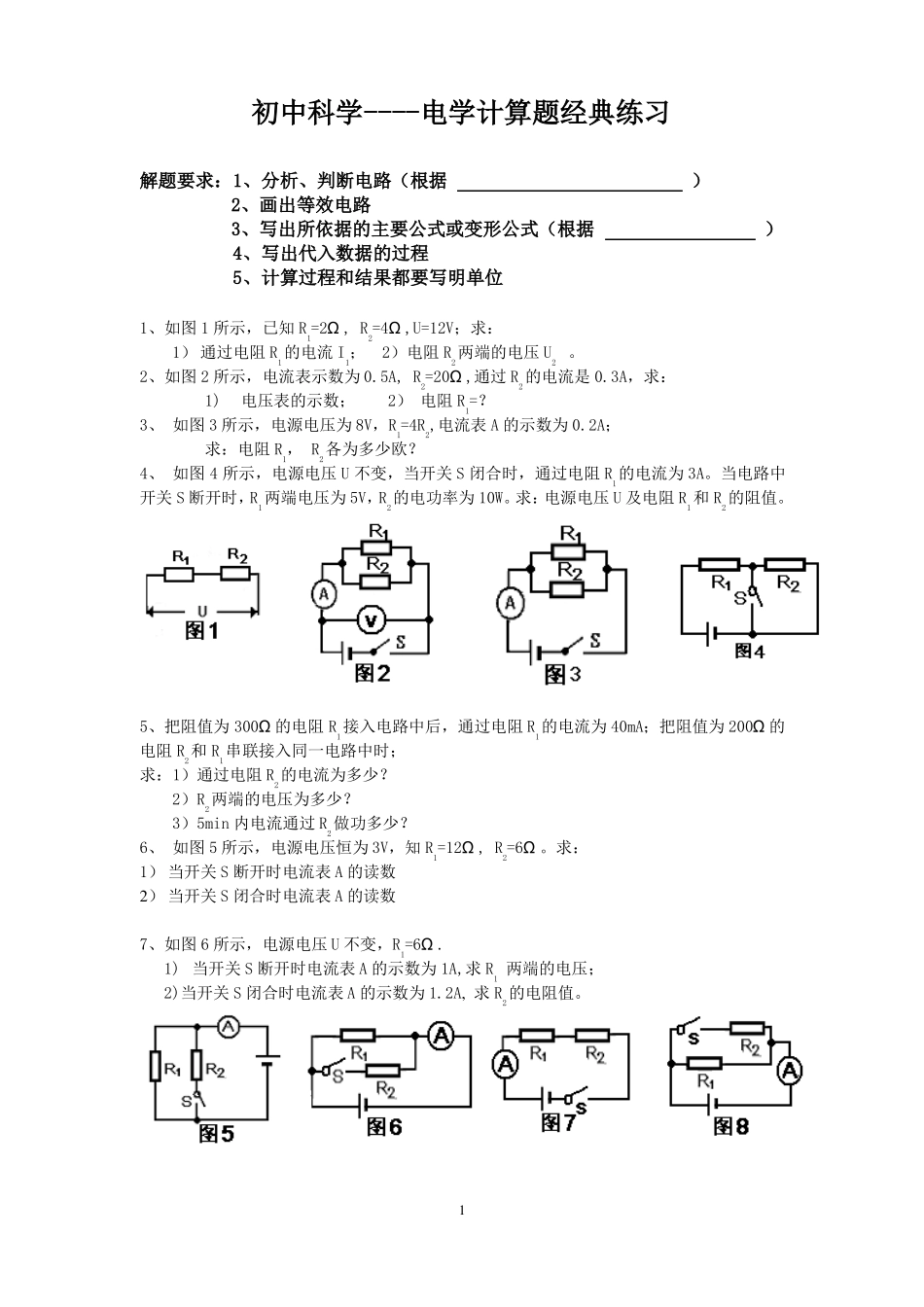

初中科学---电学计算题经典练习_第1页
1/8

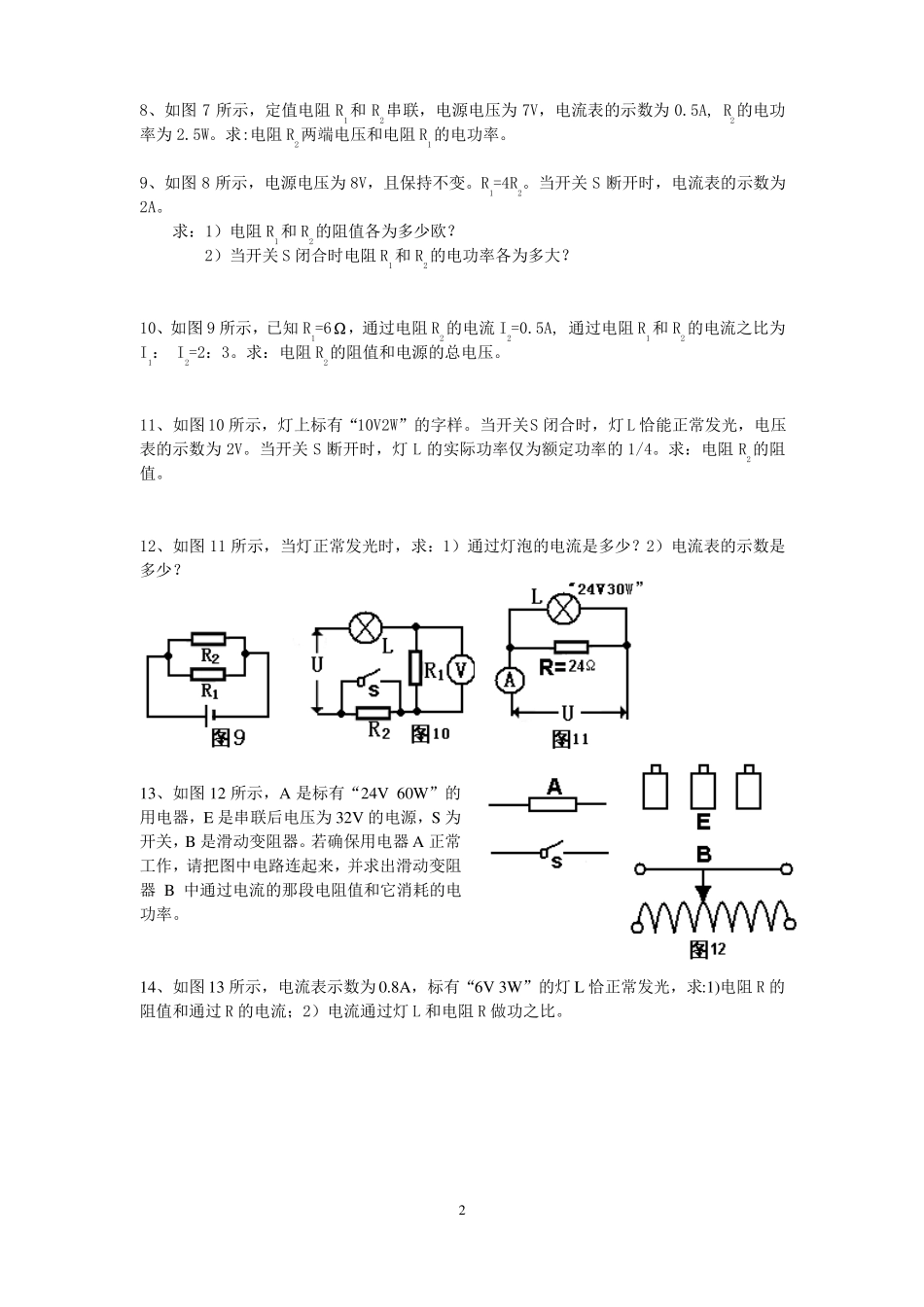

初中科学---电学计算题经典练习_第2页
2/8

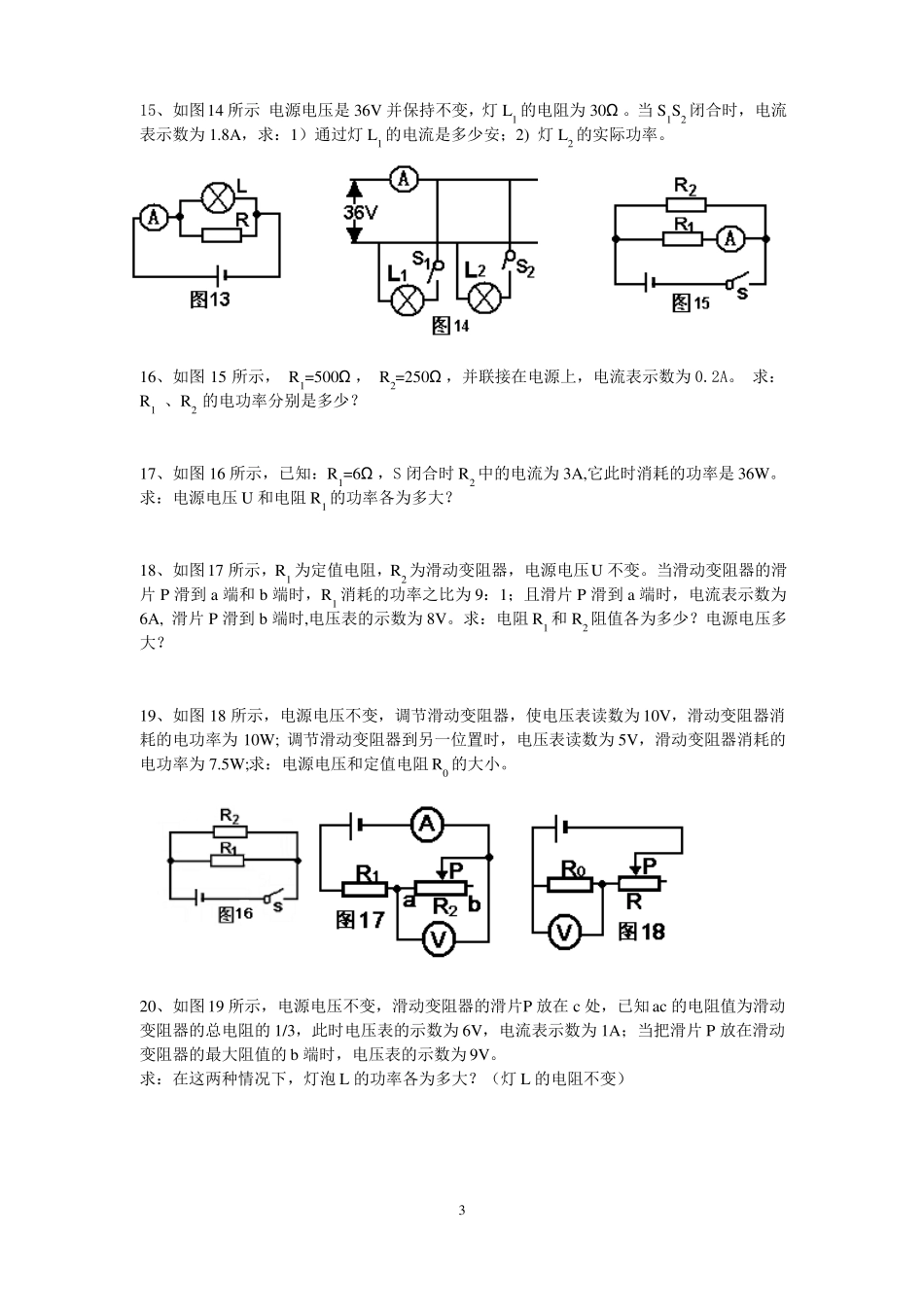

初中科学---电学计算题经典练习_第3页
3/8
初中科学----电学计算题经典练习解题要求:1、分析、判断电路(根据)2、画出等效电路3、写出所依据的主要公式或变形公式(根据) 4、写出代入数据的过程 5、计算过程和结果都要写明单位1、如图 1 所示,已知 R1=2Ω , R2=4Ω ,U=12V;求:1) 通过电阻 R1的电流 I1; 2)电阻 R2两端的电压 U2 。2、如图 2 所示,电流表示数为 0.5A, R2=20Ω ,通过 R2的电流是 0.3A,求:1)电压表的示数; 2) 电阻 R1=?3、 如图 3 所示,电源电压为 8V,R1=4R2,电流表 A 的示数为 0.2A;求:电阻 R1, R2各为多少欧?4、 如图 4 所示,电源电压 U 不变,当开关 S 闭合时,通过电阻 R1的电流为 3A。当电路中开关 S 断开时,R1两端电压为 5V,R2的电功率为 10W。求:电源电压 U 及电阻 R1和 R2的阻值。5、把阻值为 300Ω 的电阻 R1接入电路中后,通过电阻 R1的电流为 40mA;把阻值为 200Ω 的电阻 R2和 R1串联接入同一电路中时;求:1)通过电阻 R2的电流为多少?2)R2两端的电压为多少?3)5min 内电流通过 R2做功多少?6、 如图 5 所示,电源电压恒为 3V,知 R1=12Ω , R2=6Ω 。求:1) 当开关 S 断开时电流表 A 的读数2) 当开关 S 闭合时电流表 A 的读数7、如图 6 所示,电源电压 U 不变,R1=6Ω .1) 当开关 S 断开时电流表 A 的示数为 1A,求 R1 两端的电压;2)当开关 S 闭合时电流表 A 的示数为 1.2A, 求 R2的电阻值。18、如图 7 所示,定值电阻 R1和 R2串联,电源电压为 7V,电流表的示数为 0.5A, R2的电功率为 2.5W。求:电阻 R2两端电压和电阻 R1的电功率。9、如图 8 所示,电源电压为 8V,且保持不变。R1=4R2。当开关 S 断开时,电流表的示数为2A。求:1)电阻 R1和 R2的阻值各为多少欧?2)当开关 S 闭合时电阻 R1和 R2的电功率各为多大?10、如图 9 所示,已知 R1=6Ω,通过电阻 R2的电流 I2=0.5A, 通过电阻 R1和 R2的电流之比为I1: I2=2:3。求:电阻 R2的阻值和电源的总电压。11、如图 10 所示,灯上标有“10V2W”的字样。当开关S 闭合时,灯 L 恰能正常发光,电压表的示数为 2V。当开关 S 断开时,灯 L 的实际功率仅为额定功率的 1/4。求:电阻 R2的阻值。12、如图 11 所示,当灯正常发光时,求:1)通过灯泡的电流是多少?2)电流表的示数是多少?13、如图 12 所示,A 是标有“24V 60W...
