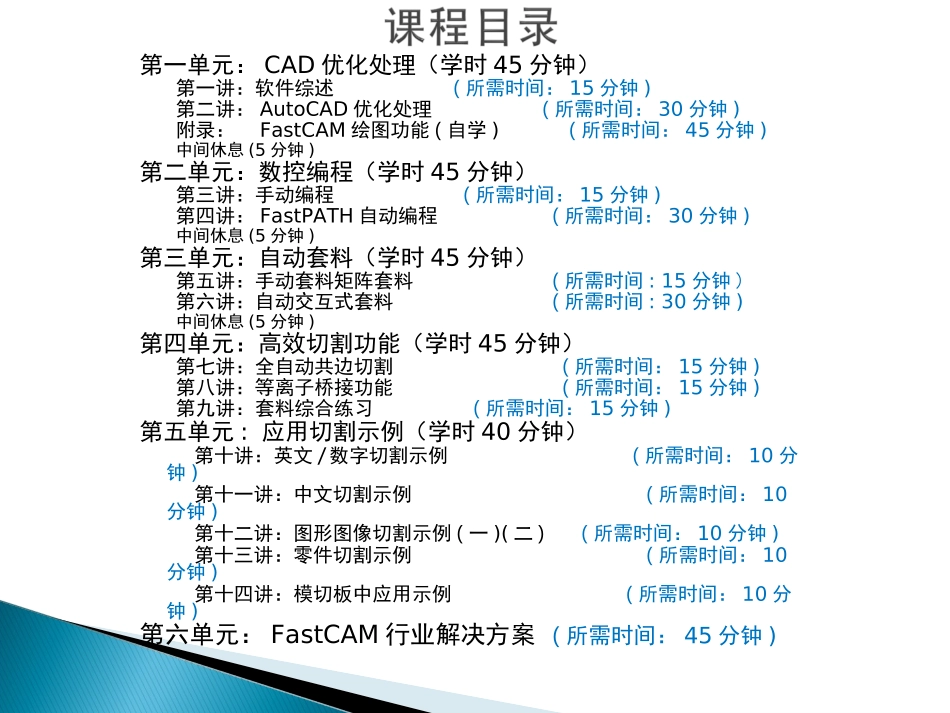

FastCAM套料软件速成培训教程适合于所有FastCAM软件用户发思特软件（上海）有限公司第一单元：CAD优化处理（学时45分钟）第一讲：软件综述(所需时间：15分钟)第二讲：AutoCAD优化处理(所需时间：30分钟)附录：FastCAM绘图功能(自学)(所需时间：45分钟)中间休息(5分钟)第二单元：数控编程（学时45分钟）第三讲：手动编程(所需时间：15分钟)第四讲：FastPATH自动编程(所需时间：30分钟)中间休息(5分钟)第三单元：自动套料（学时45分钟）第五讲：手动套料矩阵套料(所需时间:15分钟)第六讲：自动交互式套料(所需时间:30分钟)中间休息(5分钟)第四单元：高效切割功能（学时45分钟）第七讲：全自动共边切割(所需时间：15分钟)第八讲：等离子桥接功能(所需时间：15分钟)第九讲：套料综合练习(所需时间：15分钟)第五单元:应用切割示例（学时40分钟）第十讲：英文/数字切割示例(所需时间：10分钟)第十一讲：中文切割示例(所需时间：10分钟)第十二讲：图形图像切割示例(一)(二)(所需时间：10分钟)第十三讲：零件切割示例(所需时间：10分钟)第十四讲：模切板中应用示例(所需时间：10分钟)第六单元：FastCAM行业解决方案(所需时间：45分钟)第一讲：软件综述(所需时间：15分钟)第二讲：AutoCAD优化处理(所需时间：30分钟)附录：FastCAM绘图功能(自学)(所需时间：45分钟)一、FastCAM使用流程三步曲：１．CAD优化处理２．自动编程３．自动套料完成三个单元的学习，就可轻松掌握和使用FastCAM套料软件！祝您学习顺利！二、FastCAM安装设置软件安装的重点是选择正确的控制器！如果不知道控制器的名称，请到切割机上查看，或是直接询问切割机厂家．选择此类型三、控制器设置（SETUP.DAT文件）注意：切割文件的扩展名可以修改为：TXT,CNC,NC,或是不带扩展名．四、控制器设置（*.CON文件*代表为所选择控制器类型，如列中为EDGE.CON）G代码代码指令及含义G90采用绝对坐标编程(缺省)G91采用相对坐标编程G92X..Y..指定当前枪的位置(x,y)G00X..Y..快速定位(割炬以系统定义的最快速度移动到点(x,y))G01X..Y..从当前点切割直线到点(x,y)G02X..Y..I..J..从当前点以顺时针方向切割圆弧到点(x,y)G02X..Y..R..I,J分别为弧心相对当前坐标X和Y的增量G03X..Y..I..J..除方向为逆时针外，其它与G02相同或G03X..Y..R.G40取消补偿G41左补偿G42右补偿M02运行结束M03重复运行M04ms暂停ms默认值2000msM06ms暂停ms默认值2000msM09暂停直到按"G"或"继续"为止M10起弧M11熄弧M14开切割氧M15关切割氧M20自动调高M21手动调高(缺省)M22ms枪上升ms默认值2000msM23ms枪下降ms默认值2000msM24枪静止M27等离子枪自动定位五、软件安装与控制器文件修改练习练习1.请将你的控制器类型选择LYNXEIA类型,并学习和了解G代码指令及含义练习2.在使用LYNXEIA控制器类型里,进入系统安装目录(一般为C:\ProgramFiles\fastcam\),用记事本打开Lynx.con文件,查看里面,并将加工过程设置和输出代码修改为我公司设备使用的代码形式。注意:在做以上练习题时,请备份自己原来的SETUP.DAT、*.CON文件。因为你对这两个文件的任何改变都将会影响你输出的NC代码，从而致使切割机系统无法识别NC文件或无法正常切割的错误。FASTCAM绘图模块(即桌面FastCAM图标)主要功能:⑴．绘制零件图功能；⑵.AutoCAD文件清除压缩优化处理功能；⑶.切割工艺与切割编辑功能：DXF/DWG零件的提取打散功能、图形文件分层、文字标注、尺寸校验、正负桥接功能、将直角自动全部转换为圆弧倒角等．一、清除的意义二、处理结果三、压缩的意义四、压缩处理做DXF/DWG清除压缩练习练习一1、将<<压缩1.DXF>>文件的实体压缩，并保持图形没用较大的变形。2、请将您公司的名称使用文字处理”滨海”软件生成矢量图形后保存成DXF格式，后使用FastCAM软件里的压缩功能将其压缩到不完全变形的情况下的最少实体数，以保证正常切割。FASTCAM绘图模块(即桌面FastCAM图标)掌握点:⑴．点、线、弧的应用与学习⑵.删除、修剪、块操作、显示、工具及文字的学习⑶.文字、效验、标准件等操作及应用一、绘图功能练习一、绘图功能练习FastCAM绘图...
