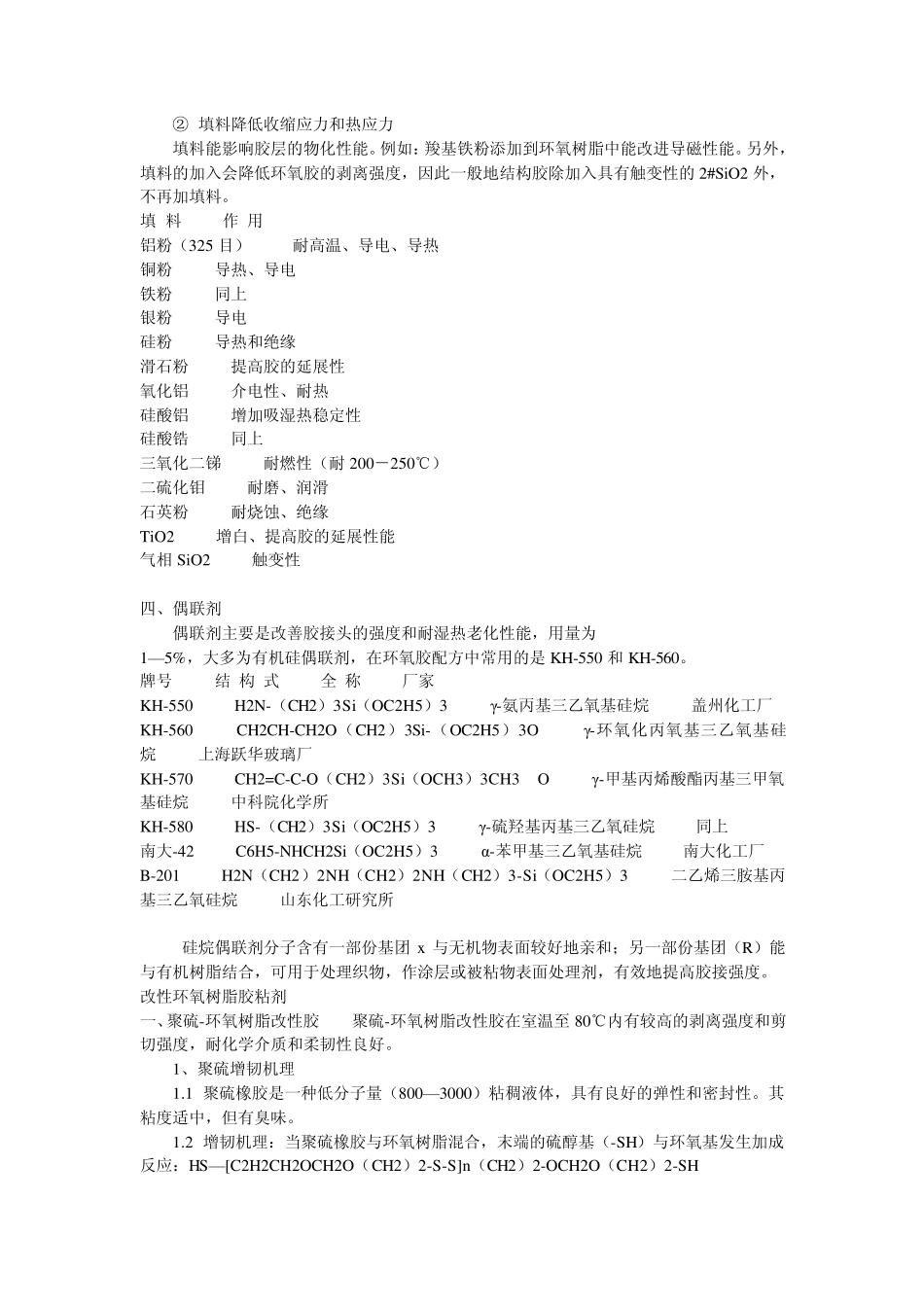

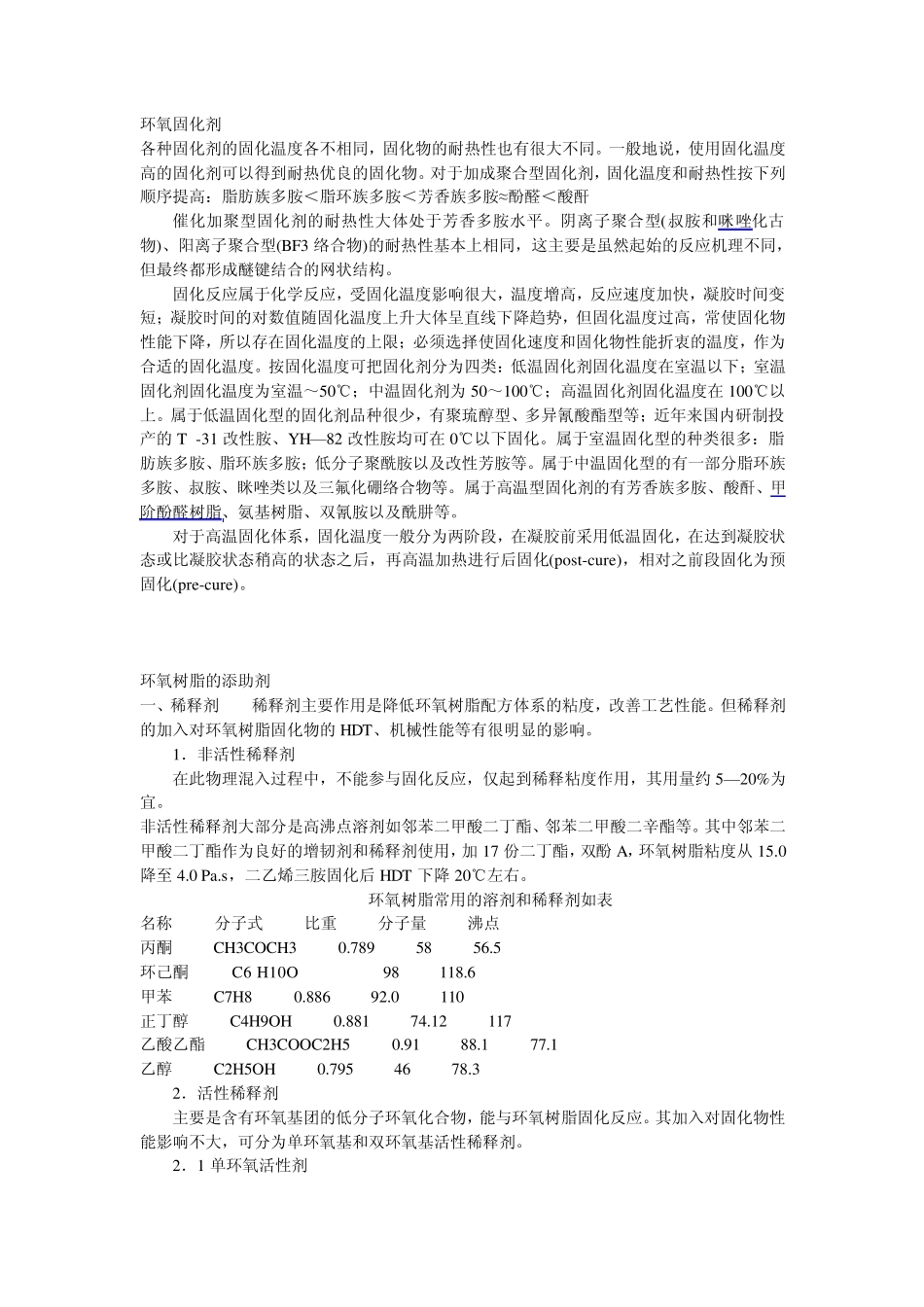

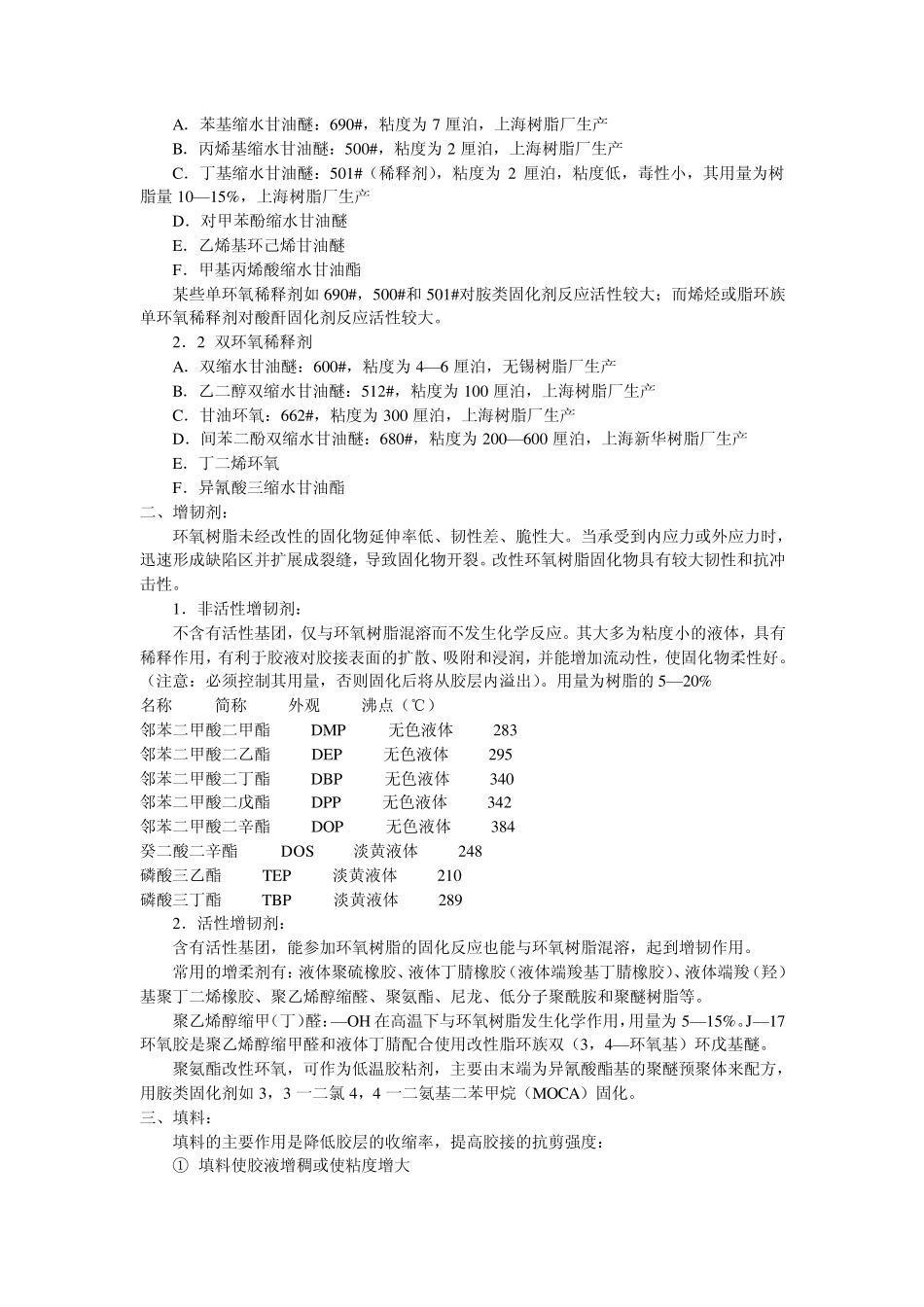

环氧固化剂 各种固化剂的固化温度各不相同，固化物的耐热性也有很大不同。一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物。对于加成聚合型固化剂，固化温度和耐热性按下列顺序提高：脂肪族多胺＜脂环族多胺＜芳香族多胺≈酚醛＜酸酐 催化加聚型固化剂的耐热性大体处于芳香多胺水平。阴离子聚合型(叔胺和咪唑化古物)、阳离子聚合型(BF3 络合物)的耐热性基本上相同，这主要是虽然起始的反应机理不同，但最终都形成醚键结合的网状结构。 固化反应属于化学反应，受固化温度影响很大，温度增高，反应速度加快，凝胶时间变短；凝胶时间的对数值随固化温度上升大体呈直线下降趋势，但固化温度过高，常使固化物性能下降，所以存在固化温度的上限；必须选择使固化速度和固化物性能折衷的温度，作为合适的固化温度。按固化温度可把固化剂分为四类：低温固化剂固化温度在室温以下；室温固化剂固化温度为室温～50℃；中温固化剂为50～100℃；高温固化剂固化温度在100℃以上。属于低温固化型的固化剂品种很少，有聚琉醇型、多异氰酸酯型等；近年来国内研制投产的 T -31 改性胺、YH— 82 改性胺均可在0℃以下固化。属于室温固化型的种类很多：脂肪族多胺、脂环族多胺；低分子聚酰胺以及改性芳胺等。属于中温固化型的有一部分脂环族多胺、叔胺、眯唑类以及三氟化硼络合物等。属于高温型固化剂的有芳香族多胺、酸酐、甲阶酚醛树脂、氨基树脂、双氰胺以及酰肼等。 对于高温固化体系，固化温度一般分为两阶段，在凝胶前采用低温固化，在达到凝胶状态或比凝胶状态稍高的状态之后，再高温加热进行后固化(post-cu re)，相对之前段固化为预固化(pre-cu re)。 环氧树脂的添助剂 一、稀释剂 稀释剂主要作用是降低环氧树脂配方体系的粘度，改善工艺性能。但稀释剂的加入对环氧树脂固化物的 HDT、机械性能等有很明显的影响。 1．非活性稀释剂 在此物理混入过程中，不能参与固化反应，仅起到稀释粘度作用，其用量约 5— 20%为宜。 非活性稀释剂大部分是高沸点溶剂如邻苯二甲酸二丁酯、邻苯二甲酸二辛酯等。其中邻苯二甲酸二丁酯作为良好的增韧剂和稀释剂使用，加 17 份二丁酯，双酚 A，环氧树脂粘度从 15.0降至 4.0 Pa.s，二乙烯三胺固化后 HDT 下降 20℃左右。 环氧树脂常用的溶剂和稀释剂如表 名称 分子式 比重 分子量 沸点 丙酮 CH3COCH3 0.789 58 56.5 环己酮 C6 H10O 98 118.6 甲苯 C7H8 0.886 92.0 110...
