环氧树脂自流平地面施工工艺

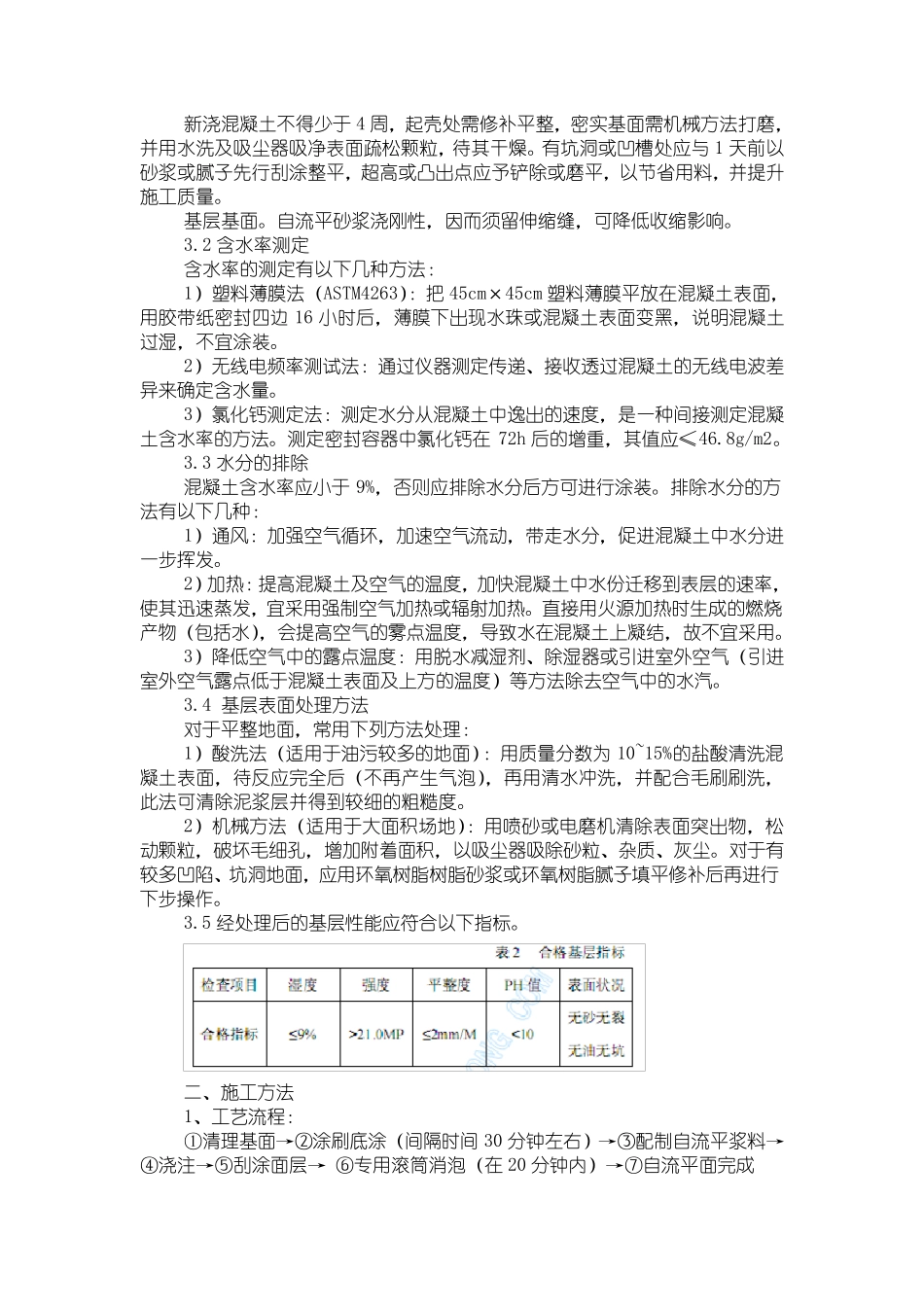

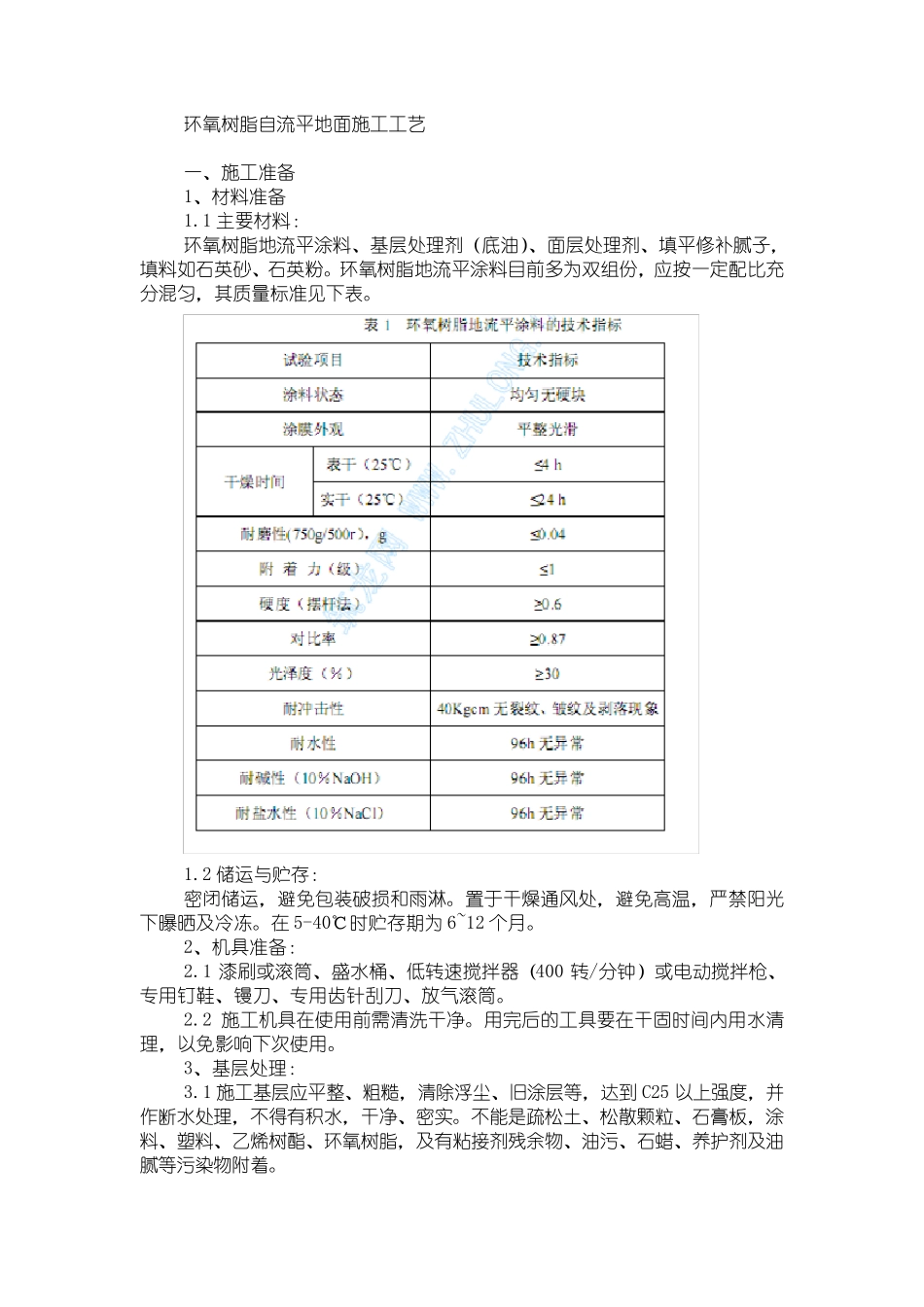

环氧树脂自流平地面施工工艺 一、施工准备 1、材料准备 1.1 主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。 1.2 储运与贮存： 密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12 个月。 2、机具准备： 2.1 漆刷或滚筒、盛水桶、低转速搅拌器（400 转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2 施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 3、基层处理： 3.1 施工基层应平整、粗糙，清除浮尘、旧涂层等，达到 C25 以上 强 度 ，并作 断 水处理，不 得 有 积 水，干净、密实 。不 能 是 疏 松 土 、松 散 颗 粒 、石膏 板 ，涂料、塑 料、乙 烯 树酯 、环氧树脂，及有 粘 接 剂残 余 物 、油污 、石蜡 、养 护 剂及油腻等污 染 物 附 着 。 新浇混凝土不得少于4 周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1 天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2 含水率测定 含水率的测定有以下几种方法： 1）塑料薄膜法（ASTM4263）：把45cm×45cm 塑料薄膜平放在混凝土表面，用胶带纸密封四边 16 小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从 混凝土中 逸 出的速 度 ，是 一 种间 接测定混凝土含水率的方法。测定密封容 器中 氯化钙在 72h 后的增 重 ，其值 应≤ 46.8g/m2。 3.3 水分的排 除 混凝土含水率应小于9%，否 则 应排 除水分后方可进 行涂装。排 除水分的方法有以下几种： 1）通风 ：加 强 空 气 循 环 ，加 速 空 气 流动 ，带走 水分，促 进 混凝土中 水分进一 步 挥 发 。 2）加 热 ：提高混凝土及空 气 的温 度 ，加 快 混凝土中 水份 迁 移 到 表层的速 率，使 其迅 速 蒸 发 ，宜采 用强 ...
