环氧玻璃钢防腐专项施工方案

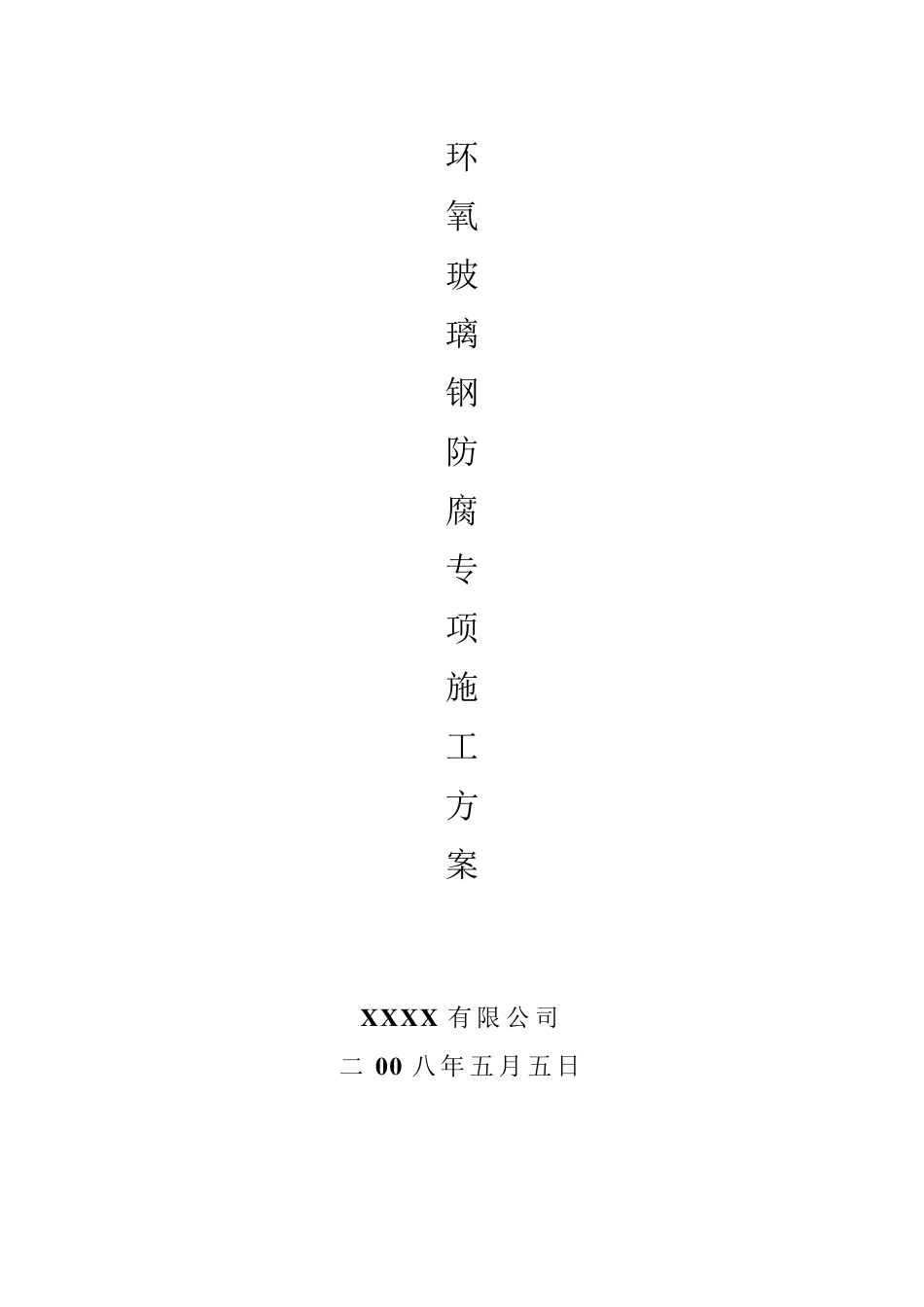

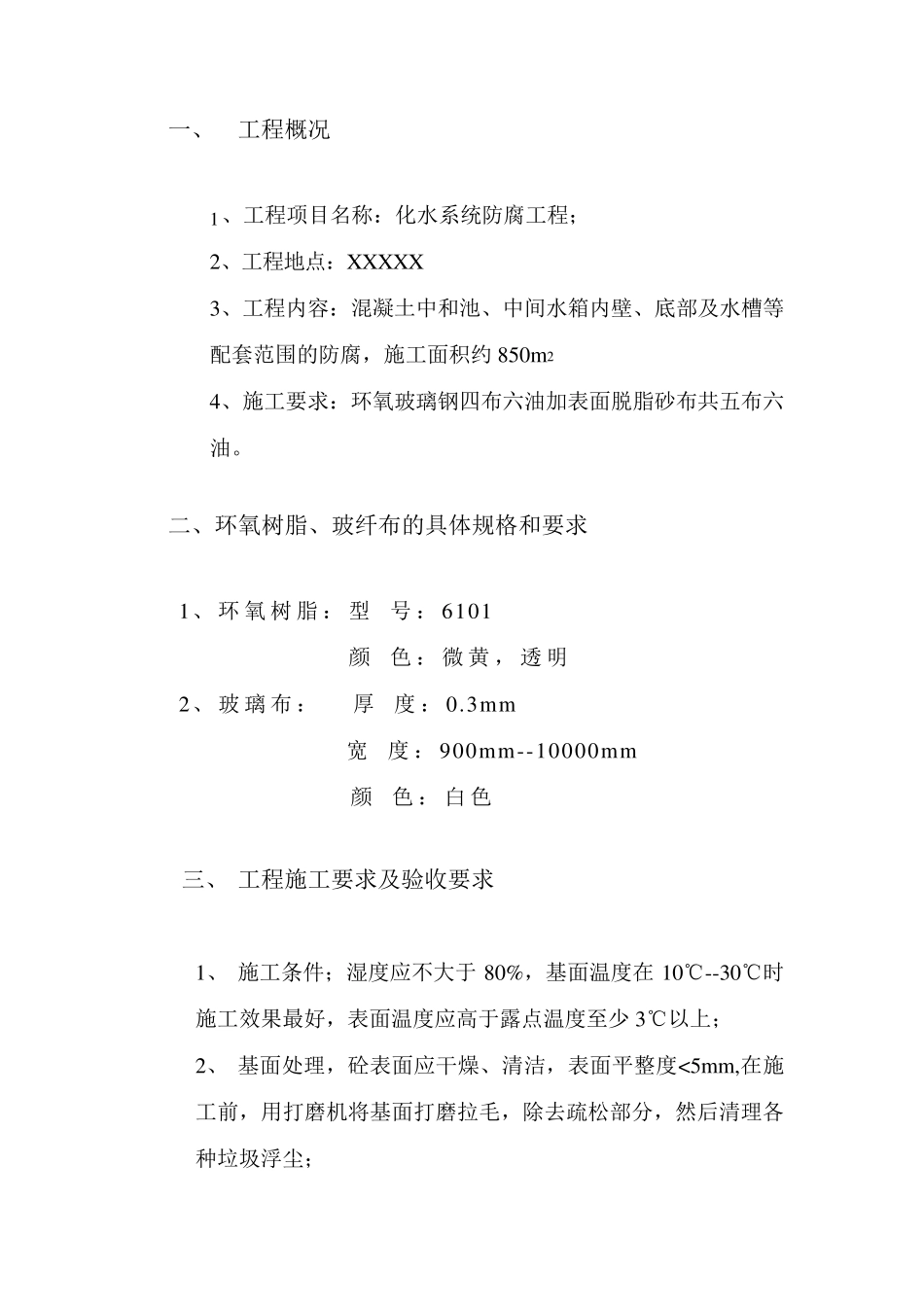

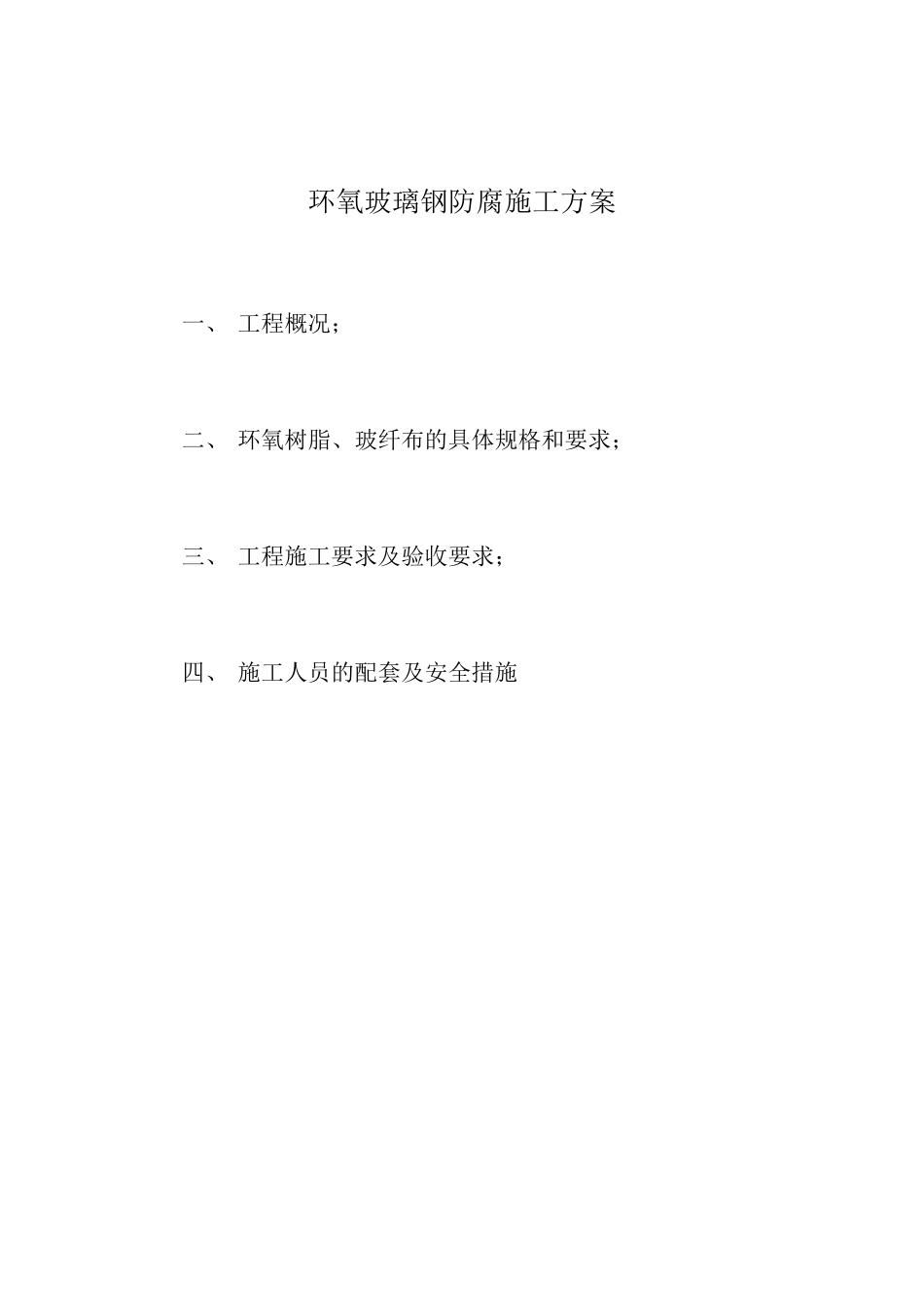

环 氧 玻 璃 钢 防 腐 专 项 施 工 方 案 X X X X 有 限 公 司 二 00 八 年 五 月 五 日 环氧玻璃钢防腐施工方案 一、 工程概况； 二、 环氧树脂、玻纤布的具体规格和要求； 三、 工程施工要求及验收要求； 四、 施工人员的配套及安全措施 一、 工程概况 1、工程项目名称：化水系统防腐工程； 2、工程地点：XXXXX 3、工程内容：混凝土中和池、中间水箱内壁、底部及水槽等配套范围的防腐，施工面积约850m2 4、施工要求：环氧玻璃钢四布六油加表面脱脂砂布共五布六油。 二、环氧树脂、玻纤布的具体规格和要求 1、环氧树脂：型 号：6101 颜 色：微黄，透明 2、玻璃布： 厚 度：0.3m m 宽 度：900m m --10000m m 颜 色：白色 三、 工程施工要求及验收要求 1、 施工条件；湿度应不大于80%，基面温度在10℃--30℃时施工效果最好，表面温度应高于露点温度至少 3℃以上； 2、 基面处理，砼表面应干燥、清洁，表面平整度<5mm,在施工前，用打磨机将基面打磨拉毛，除去疏松部分，然后清理各种垃圾浮尘； 3、 工程施工时，先涂一道环氧树脂，并进行 24 小时固化，衬布时，在贴衬玻璃布的部位先均匀涂刷一层和所衬玻璃布同宽的环氧树脂，随即衬上一层玻璃布应密贴，赶走气泡，边施工边检查其质量，如有毛刺、流淌和气泡等缺陷应马上清除，刮腻子找平，再按以上步骤贴衬下一层。每副玻璃玻璃布搭接宽度不应小于5mm，搭接应顺物流动的方向，比和底之间的搭接为２００～３００ｍｍ，各层搭接要错开，一般是二层错开１/２，三层错开１/３，四层错开１/４或３/４，搭缝不应重叠。转角、接管处、法兰平面、人孔及其受力或受介质冲刷的部位，均应增加 1~2 层玻璃布。翻边处应剪开粘紧，按以上步骤四油五布，按设计要求，最后用脱脂砂布使其表面光滑，更能防止渗漏，最后达到五布六油。 4、 技术质量要求 错误!未找到引用源。、玻璃钢衬里层之间的粘结应牢固，衬里与设备的结合应牢固，无分层脱层、无返白，无纤维裸露、无树脂结块、无起壳、无异物夹杂等; 错误!未找到引用源。、面层应无漏涂、无流挂、无气泡； 错误!未找到引用源。、固化完全表面平整，色泽均匀； 错误!未找到引用源。、玻璃钢表面允许最大气泡直径为 5mm，每平方米不大于 5mm 的气泡少于 5 个，可不修补，否则应修补； 错误!未找到引用源。、耐蚀层表面不得油深度 0.5mm 以上的裂纹，争强层表面不得有深度为...
