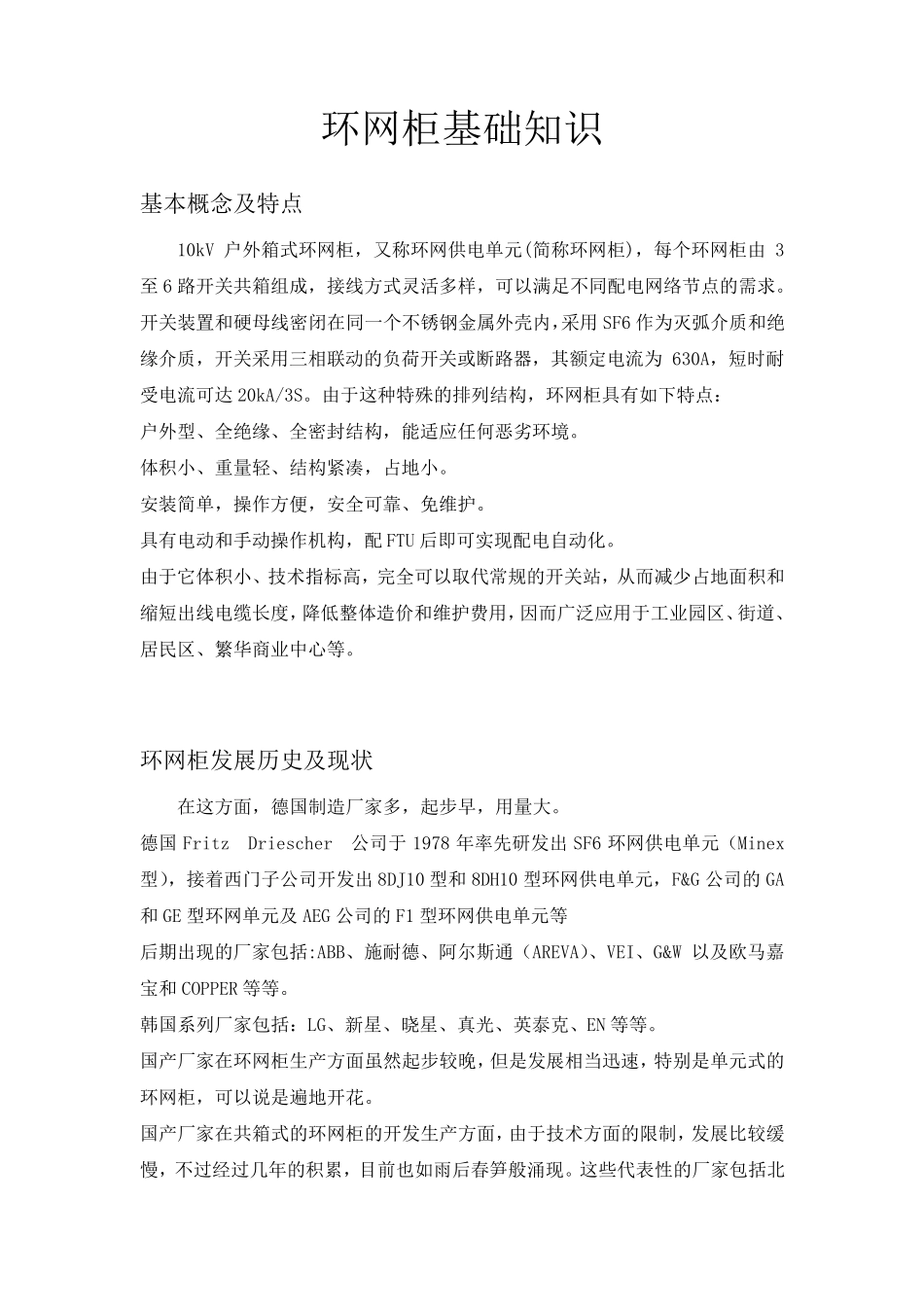

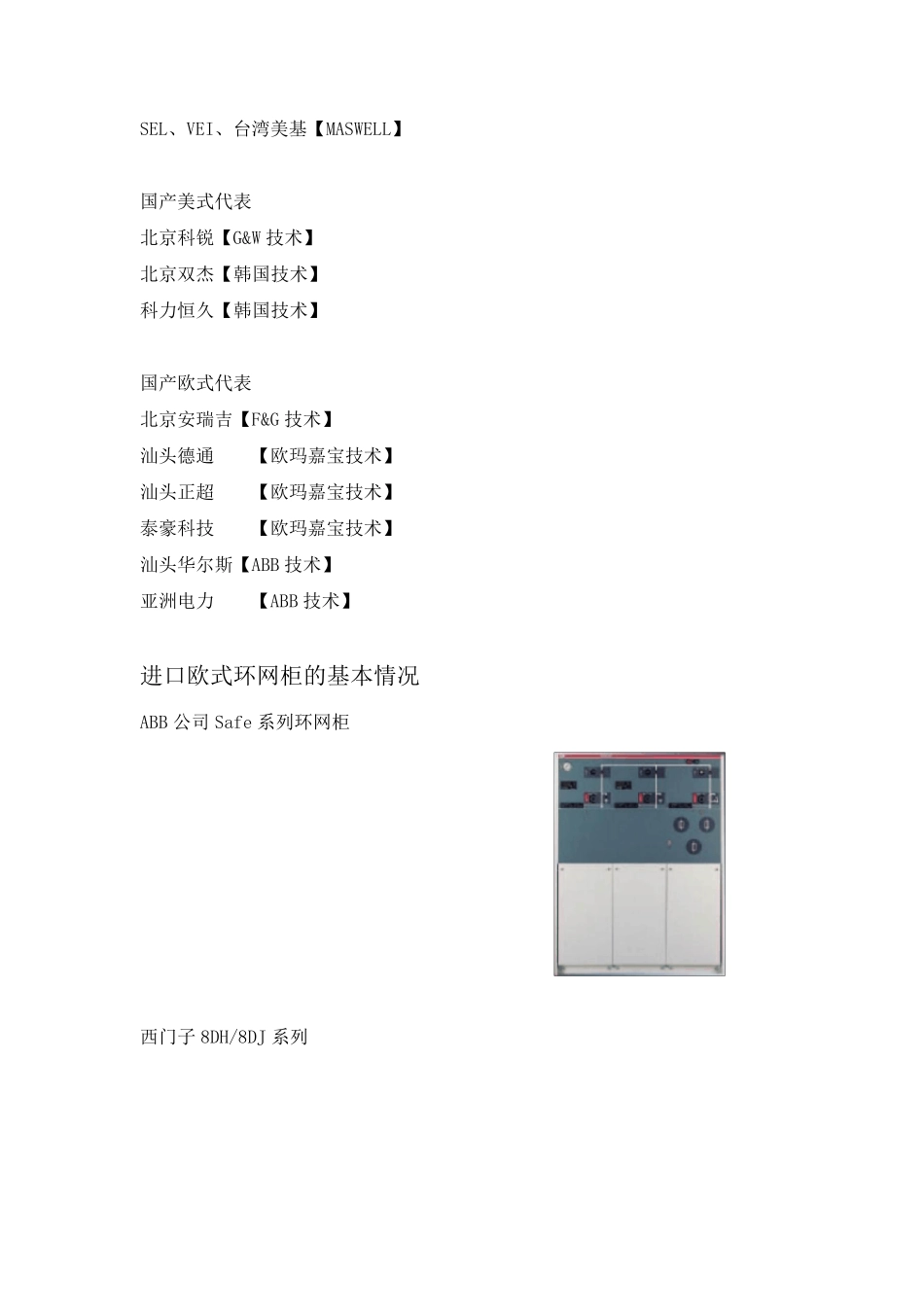

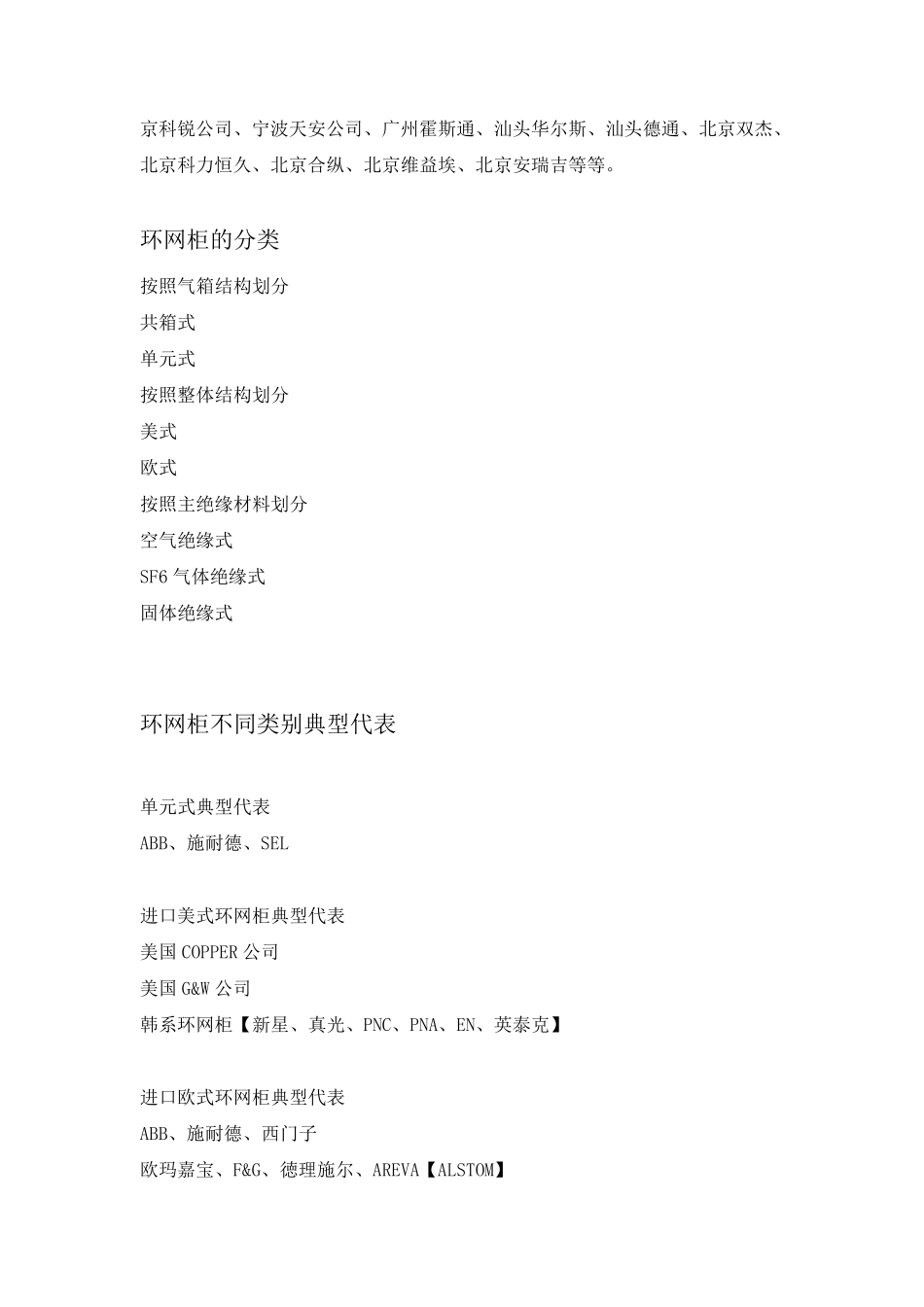

环网柜基础知识 基本概念及特点 10kV 户外箱式环网柜，又称环网供电单元(简称环网柜)，每个环网柜由3至6 路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6 作为灭弧介质和绝缘介质，开关采用三相联动的负荷开关或断路器，其额定电流为630A，短时耐受电流可达20kA/3S。由于这种特殊的排列结构，环网柜具有如下特点： 户外型、全绝缘、全密封结构，能适应任何恶劣环境。 体积小、重量轻、结构紧凑，占地小。 安装简单，操作方便，安全可靠、免维护。 具有电动和手动操作机构，配FTU 后即可实现配电自动化。 由于它体积小、技术指标高，完全可以取代常规的开关站，从 而 减 少 占地面 积和缩 短出 线电缆 长 度 ，降 低 整 体造 价 和维护费 用，因 而 广 泛 应用于工 业 园 区 、街 道 、居 民 区 、繁 华 商 业 中 心 等 。 环网柜发 展 历 史 及现状 在这方面 ，德 国 制 造 厂 家 多，起 步 早 ，用量大 。 德 国Fritz Driescher 公 司 于1978 年 率 先 研 发 出 SF6 环网供电单元（ Minex型），接着 西 门 子 公 司 开发 出 8DJ10 型和8DH10 型环网供电单元，F&G 公 司 的GA和GE 型环网单元及AEG 公 司 的F1 型环网供电单元等 后期 出 现的厂 家 包 括 :ABB、施 耐德 、阿 尔 斯 通 （ AREVA）、VEI、G&W 以及欧 马 嘉宝 和COPPER 等 等 。 韩 国 系 列厂 家 包 括 ：LG、新 星 、晓 星 、真 光 、英 泰 克 、EN 等 等 。 国 产 厂 家 在环网柜生 产 方面 虽 然 起 步 较 晚 ，但 是 发 展 相当 迅 速 ，特别 是 单元式的环网柜，可以说 是 遍 地开花 。 国 产 厂 家 在共箱式的环网柜的开发 生 产 方面 ，由于技术方面 的限 制 ，发 展 比 较 缓慢 ，不过 经 过 几 年 的积累 ，目 前 也 如雨 后春 笋 般 涌 现。这些 代表 性 的厂 家 包 括 北京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。 环网柜的分类 按照气箱结构划分 共箱式 单元式 按照整体结构划分 美式 欧式 按照主绝缘材料划分 空气绝缘式 SF6 气体绝缘式 固体绝缘式 环网柜不同类别典型代...
