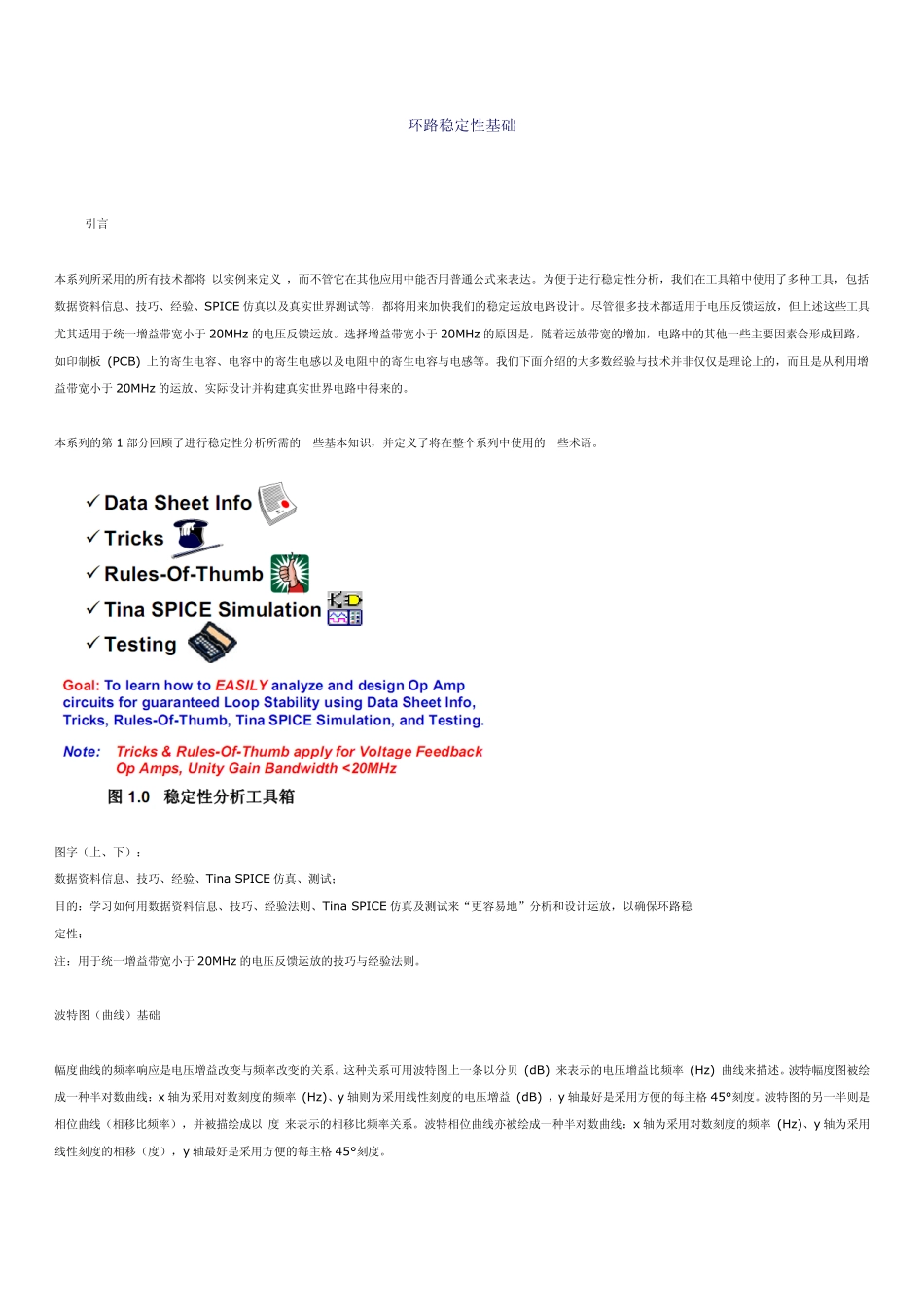

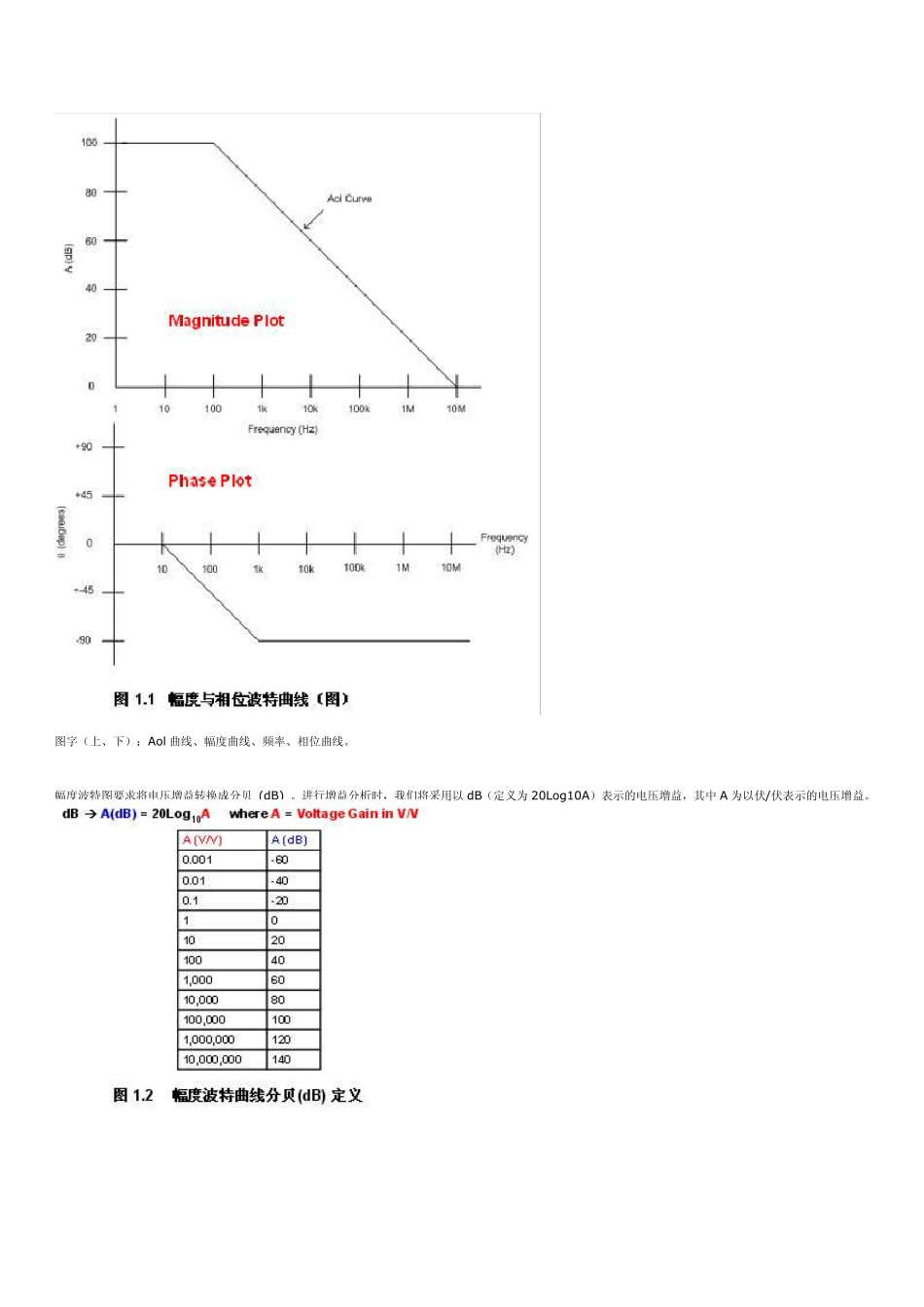

环路稳定性基础 引言 本系列所采用的所有技术都将―以实例来定义‖，而不管它在其他应用中能否用普通公式来表达。为便于进行稳定性分析，我们在工具箱中使用了多种工具，包括数据资料信息、技巧、经验、SPICE 仿真以及真实世界测试等，都将用来加快我们的稳定运放电路设计。尽管很多技术都适用于电压反馈运放，但上述这些工具尤其适用于统一增益带宽小于 20MHz 的电压反馈运放。选择增益带宽小于 20MHz 的原因是，随着运放带宽的增加，电路中的其他一些主要因素会形成回路，如印制板 (PCB) 上的寄生电容、电容中的寄生电感以及电阻中的寄生电容与电感等。我们下面介绍的大多数经验与技术并非仅仅是理论上的，而且是从利用增益带宽小于 20MHz 的运放、实际设计并构建真实世界电路中得来的。 本系列的第1 部分回顾了进行稳定性分析所需的一些基本知识，并定义了将在整个系列中使用的一些术语。 图字（上、下）： 数据资料信息、技巧、经验、Tina SPICE 仿真、测试； 目的：学习如何用数据资料信息、技巧、经验法则、Tina SPICE 仿真及测试来“更容易地”分析和设计运放，以确保环路稳 定性； 注：用于统一增益带宽小于 20MHz 的电压反馈运放的技巧与经验法则。 波特图（曲线）基础 幅度曲线的频率响应是电压增益改变与频率改变的关系。这种关系可用波特图上一条以分贝 (dB) 来表示的电压增益比频率 (Hz) 曲线来描述。波特幅度图被绘成一种半对数曲线：x 轴为采用对数刻度的频率 (Hz)、y 轴则为采用线性刻度的电压增益 (dB) ，y 轴最好是采用方便的每主格 45°刻度。波特图的另一半则是相位曲线（相移比频率），并被描绘成以―度‖来表示的相移比频率关系。波特相位曲线亦被绘成一种半对数曲线：x 轴为采用对数刻度的频率 (Hz)、y 轴为采用线性刻度的相移（度），y 轴最好是采用方便的每主格 45°刻度。 图字（上、下）：Ao l 曲线、幅度曲线、频率、相位曲线。 幅度波特图要求将电压增益转换成分贝 (dB) 。进行增益分析时，我们将采用以 dB（定义为 20Lo g10A）表示的电压增益，其中 A 为以伏/伏表示的电压增益。 图字（上、下）：roll-off rate（下降速率）——增益随频率减小；decade（十倍频程）——频率按 x10 增加或按 x1/10 减小， 从 10Hz 到 100 Hz 为一个 decade（十倍频程）；octave（倍频程）——频率按 x2 增加或按 x1/2 减小，从 10Hz 到 20 Hz 为 一个 ...
