现场气密性检测作业指导书

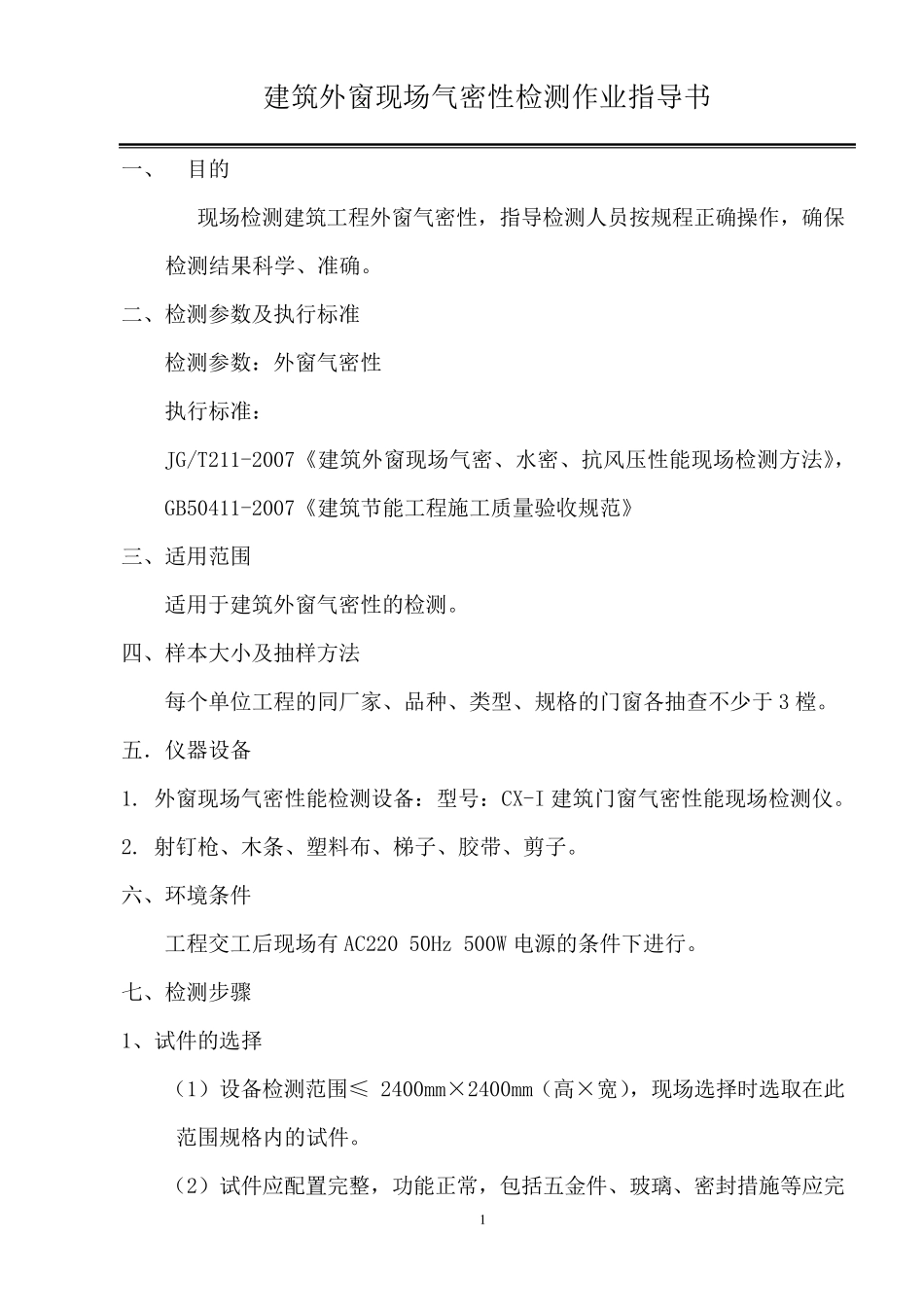

建 筑 外 窗 现 场 气 密 性 检 测 作 业 指 导 书 1 一 、 目 的 现 场 检 测 建 筑 工 程 外 窗 气 密 性 ， 指 导 检 测 人 员 按 规 程 正 确 操 作 ， 确 保检 测 结 果 科 学 、 准 确 。 二 、 检 测 参 数 及 执 行 标 准 检 测 参 数 ： 外 窗 气 密 性 执 行 标 准 ： JG/T211-2007《 建 筑 外 窗 现 场 气 密 、 水 密 、 抗 风 压 性 能 现 场 检 测 方 法 》，GB50411-2007《 建 筑 节 能 工 程 施 工 质 量 验 收 规 范 》 三 、 适 用 范 围 适 用 于 建 筑 外 窗 气 密 性 的 检 测 。 四 、 样 本 大 小 及 抽 样 方 法 每 个 单 位 工 程 的 同 厂 家 、 品 种 、 类 型 、 规 格 的 门 窗 各 抽 查 不 少 于 3 樘 。 五 ． 仪 器 设 备 1. 外 窗 现 场 气 密 性 能 检 测 设 备 ： 型 号 ： CX-I 建 筑 门 窗 气 密 性 能 现 场 检 测 仪 。 2. 射 钉 枪 、 木 条 、 塑 料 布 、 梯 子 、 胶 带 、 剪 子 。 六 、 环 境 条 件 工 程 交 工 后 现 场 有 AC220 50Hz 500W 电 源 的 条 件 下 进 行 。 七 、 检 测 步 骤 1、 试 件 的 选 择 （ 1）设 备 检 测 范 围 ≤ 2400mm×2400mm（ 高×宽）， 现 场 选 择 时选 取在此范 围 规 格 内的 试 件 。 （ 2）试 件 应配置完整， 功能 正 常， 包括五 金件 、 玻璃、 密 封措施 等应完建筑外窗现场气密性检测作业指导书 2 整齐备。 （3）安装试件的墙壁应平整、光洁，窗台的宽度不应超过2000mm。 （4）试验前，应将试件可开启部分开关五次后关紧。 2 、试件的密封 用两面胶将0.2mm厚的塑料布四周全部贴在窗口墙壁上,再用木板压严钉牢,注意保证密封、牢固，以防实验时漏气和木板脱落。如下图。 3、连接设备 （1）将进气波纹塑料管（该软管两侧均有接头）一端接入动力箱“正压”管道（负压口保持与大气相通），另一端接入动力箱左侧管道，再将第二根出气波纹塑料管（该软管只一侧有接头）带接头侧接入动力箱右侧管道，在塑料布上划一个稍小的十字，将出气波纹塑料管不带接头侧插入，并用透明胶布密封； （2）做负压试验时，...
