现场管道焊缝热处理施工工艺标准

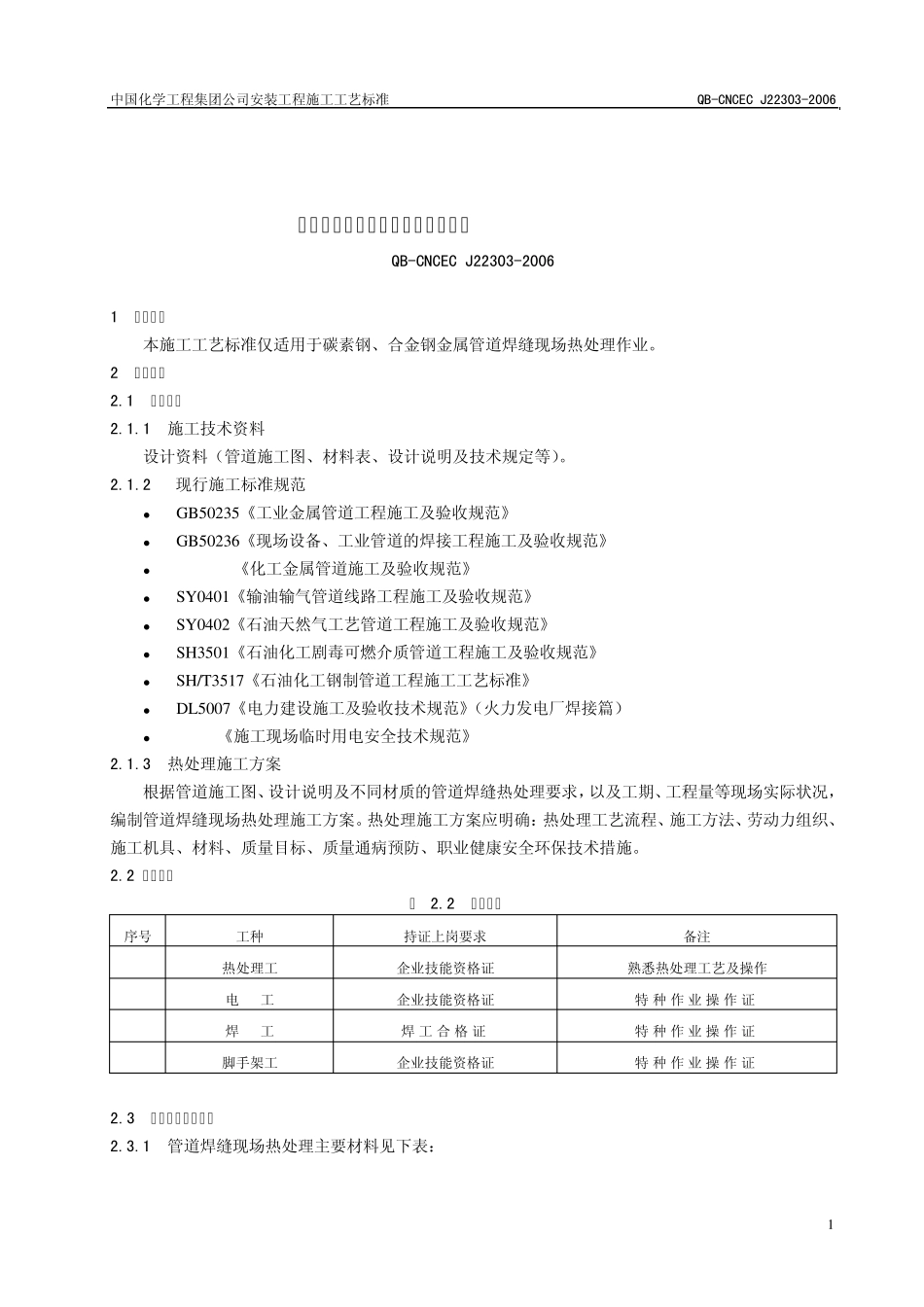

中国化学工程集团公司安装工程施工工艺标准 QB-CNCEC J22303-2006 1 现场管道焊缝热处理施工工艺标准 QB-CNCEC J22303-2006 1 适用范围 本施工工艺标准仅适用于碳素钢、合金钢金属管道焊缝现场热处理作业。 2 施工准备 2.1 技术准备 2.1.1 施工技术资料 设计资料（管道施工图、材料表、设计说明及技术规定等）。 2.1.2 现行施工标准规范  GB50235《工业金属管道工程施工及验收规范》  GB50236《现场设备、工业管道的焊接工程施工及验收规范》  HG20225《化工金属管道施工及验收规范》  SY0401《输油输气管道线路工程施工及验收规范》  SY0402《石油天然气工艺管道工程施工及验收规范》  SH3501《石油化工剧毒可燃介质管道工程施工及验收规范》  SH/T3517《石油化工钢制管道工程施工工艺标准》  DL5007《电力建设施工及验收技术规范》（火力发电厂焊接篇）  JGJ46《施工现场临时用电安全技术规范》 2.1.3 热处理施工方案 根据管道施工图、设计说明及不同材质的管道焊缝热处理要求，以及工期、工程量等现场实际状况，编制管道焊缝现场热处理施工方案。热处理施工方案应明确：热处理工艺流程、施工方法、劳动力组织、施工机具、材料、质量目标、质量通病预防、职业健康安全环保技术措施。 2.2 作业人员 表 2.2 作业人员 序号 工种 持证上岗要求 备注 1 热处理工 企业技能资格证 熟悉热处理工艺及操作 2 电 工 企业技能资格证 特 种 作 业 操 作 证 3 焊 工 焊 工合 格 证 特 种 作 业 操 作 证 4 脚手架工 企业技能资格证 特 种 作 业 操 作 证 2.3 材料的验收与保管 2.3.1 管道焊缝现场热处理主要材料见下表： 中国化学工程集团公司安装工程施工工艺标准 QB-CNCEC J22303-2006 2 2.3.1 管道焊缝现场热处理主要材料 序号 名称 规格、型号 备注 1 热电偶 镍铬-镍硅、K型 可用镍铬、镍硅丝现场点焊，需另配电容式点偶仪 2 补偿导线 铜/康铜 3 保温毡 密度98～120kg/m3，厚度20～50mm 敷铁丝网无碱超细玻璃棉/硅酸铝纤维毡 4 铁丝 1 0 #、1 4 #、1 6 # 绑扎电加热器及保温毡用 5 脚手架钢管/扣件 ф 48×3.5mm 2.3.2 材料的验收及保管 2.3.2.1 一般材料的验收及保管 ⑴ 脚手架钢管及扣件应检查确认符合质量要求并有序堆放； ⑵ 保温用铁丝、防雨用的移动棚（罩）妥善保管存放。 2.3.2.2 特...
