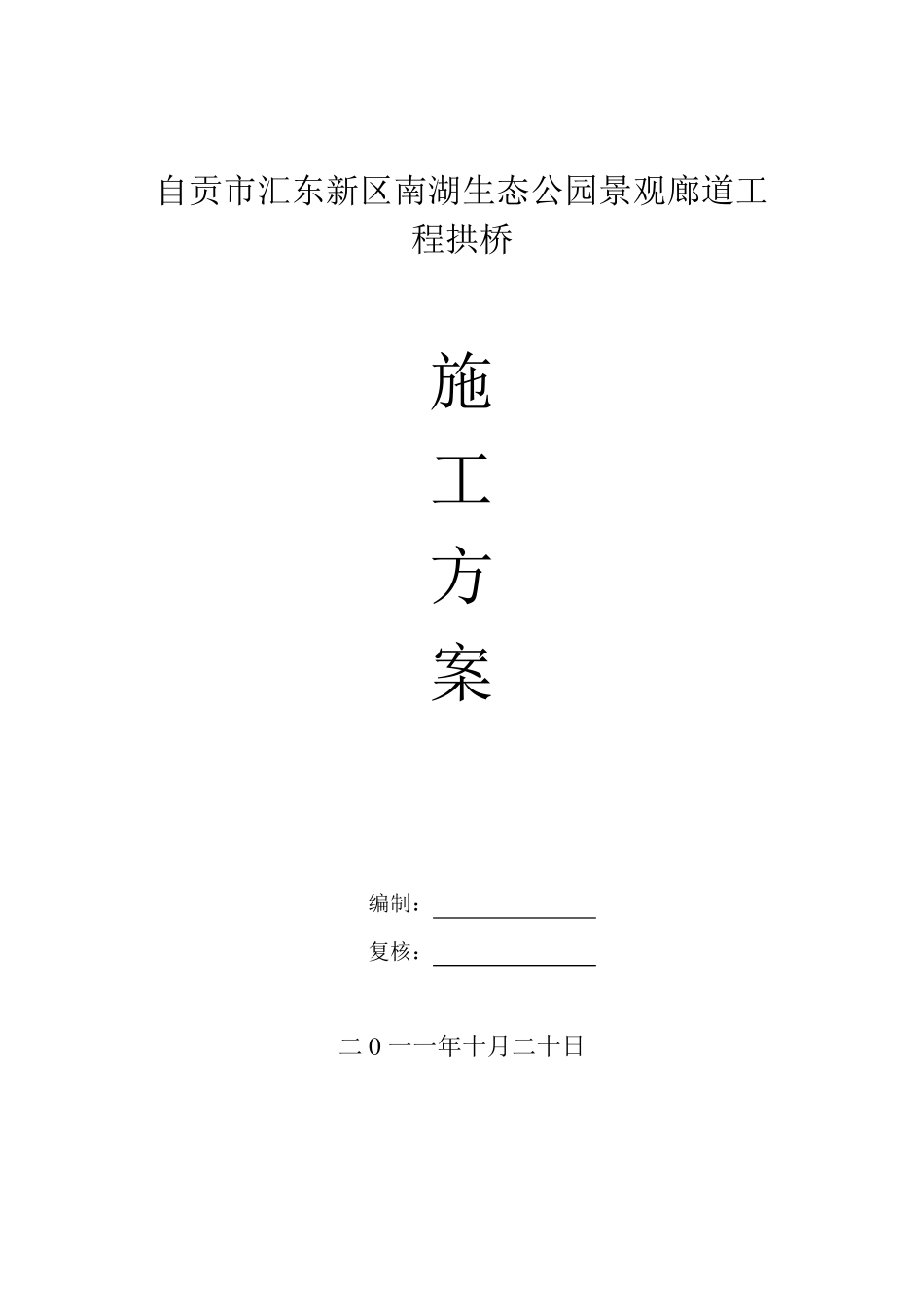

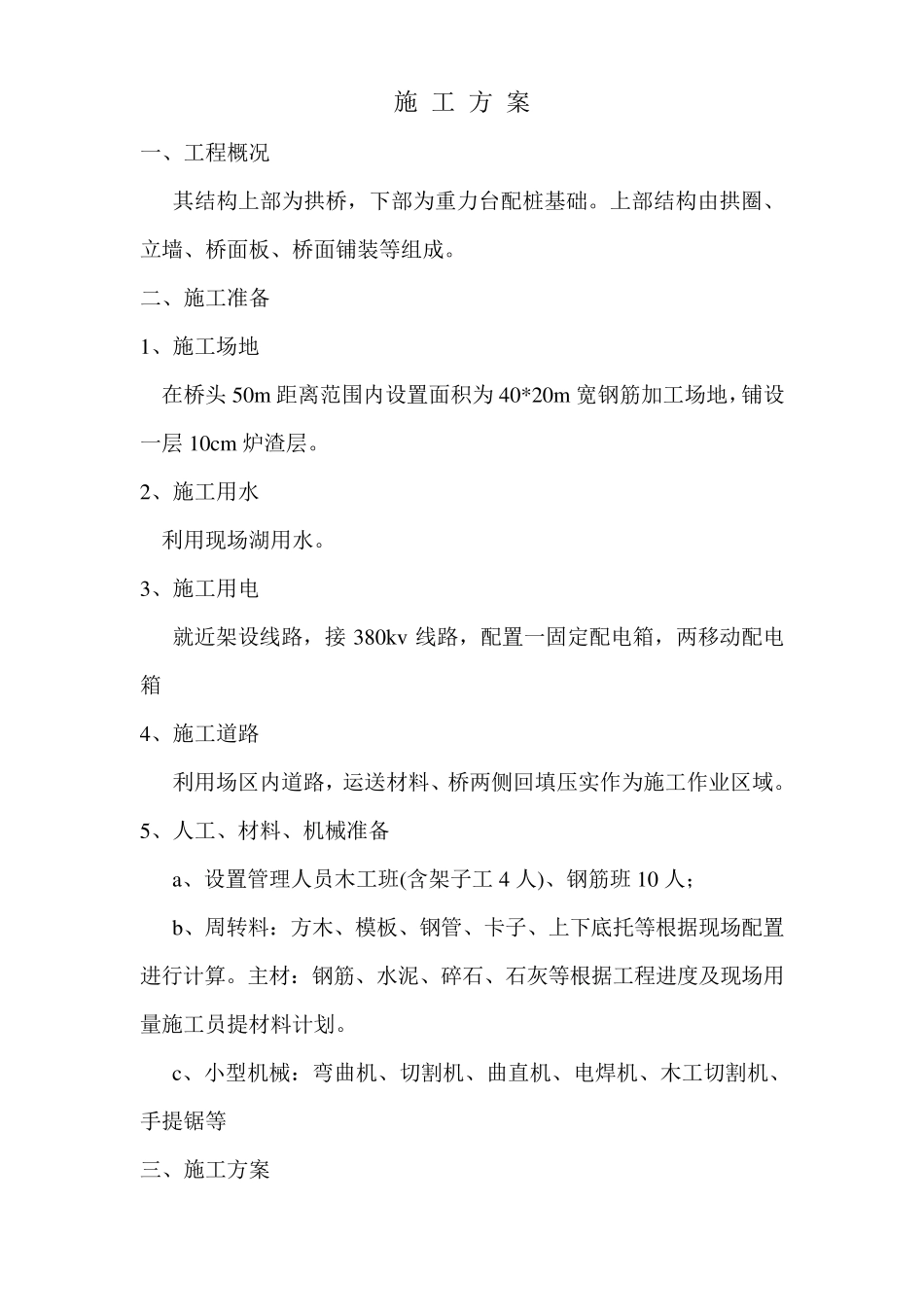

自贡市汇东新区南湖生态公园景观廊道工程拱桥 施 工 方 案 编制： 复核： 二0 一一年十月二十日 施 工 方 案 一、工程概况 其结构上部为拱桥，下部为重力台配桩基础。上部结构由拱圈、立墙、桥面板、桥面铺装等组成。 二、施工准备 1、施工场地 在桥头 50m 距离范围内设置面积为 40*20m 宽钢筋加工场地，铺设一层 10cm 炉渣层。 2、施工用水 利用现场湖用水。 3、施工用电 就近架设线路，接 380kv线路，配置一固定配电箱，两移动配电箱 4、施工道路 利用场区内道路，运送材料、桥两侧回填压实作为施工作业区域。 5、人工、材料、机械准备 a、设置管理人员木工班(含架子工4 人)、钢筋班 10 人； b、周转料：方木、模板、钢管、卡子、上下底托等根据现场配置进行计算。主材：钢筋、水泥、碎石、石灰等根据工程进度及现场用量施工员提材料计划。 c、小型机械：弯曲机、切割机、曲直机、电焊机、木工切割机、手提锯等 三、施工方案 ㈠、施工方法 ⑴、桩基及承台基础 桩基基础设计钻孔桩，考虑机械作业平台在水中，施工安排1 台ZKQ-100 型冲击钻孔灌注桩机，因现场建设单位无法提供电源，现场安装一台100KW 柴油发电机为施工机械供电，四周人工筑围堰，开挖工程中采用水泵抽水，加快支护护壁的方法。 2、施工工艺及质量保证措施 ①测量、放线、定位桩 依据总平面图，桩平面图，由测量工程师放线，首先测设各轴线位置，用木桩和铁钉标出各轴线的位置，复核无误再根据桩位平面布置图测各桩的位置，并插入 30~50cm 钢筋为标记，钢筋头埋入地下，表面由灰点或做明显标记，以免桩机移动或混凝土运送车碰撞移动，桩位偏差垂直允许垂轴线方向为1/6d，沿轴线方向为1/4d。 ②桩机就位调整垂直度 首先将桩位挖约 30cm，露出钢筋后，清理拔出钢筋，将钻头对准桩位，放稳，再调整桩机，调平后，桩机就位，调整钻机的垂直度后，检查确认垂直度＜1%。 ③开动钻机 当开动钻机时，桩机卷扬机应拉紧钻机，以避免电缆绕在钻头上把电缆烧坏造成烧坏电机，避免出现事故。 ④钻孔深度 由于施工设备为潜水钻孔桩机，钻孔深度控制采用钻杆与测剩双控进行监测，并由质检员测记最终钻孔深度，测试沉渣不能大于规范及设 计要求。 ⑤钢筋笼制作与吊放 A 钢筋笼的种类，规格、型号符合设计要求，经复试合格后方可使用。 B 加工前对钢筋进行调直工作。 C 钢筋龙制作要严格按照设计图纸加工，其偏差符合下列要求： ...
