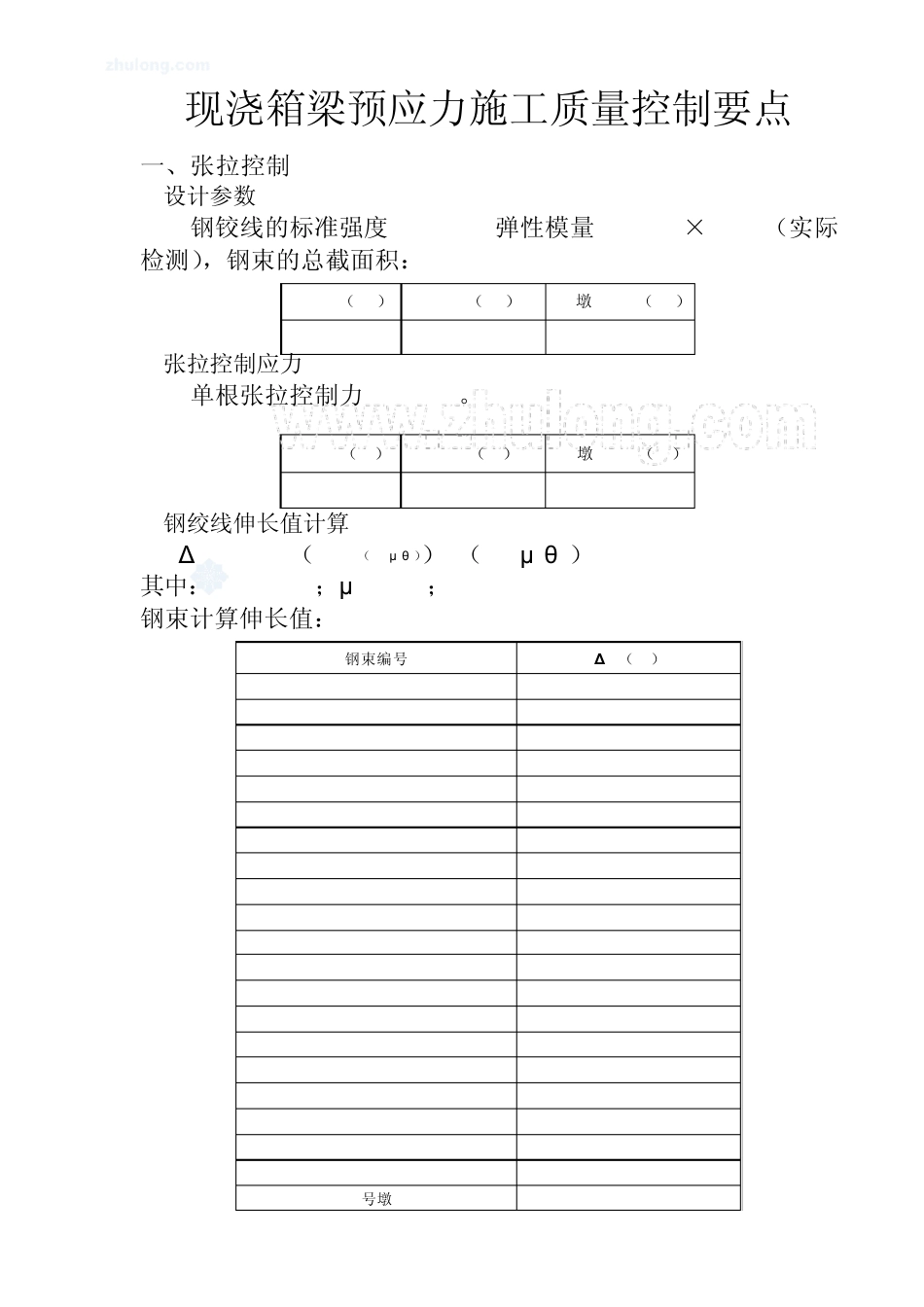

现浇箱梁预应力施工质量控制要点 一、张拉控制 1.设计参数 钢铰线的标准强度1860MPa,弹性模量EY=1.98×105MPa（实际检测），钢束的总截面积： F1-F14（mm2） D1-D6（mm2） 21#墩 N1-N2（mm2） 2660 1260 2660 2.张拉控制应力 单根张拉控制力P=196KN。 3.钢绞线伸长值计算 Δ L = PL[（1-e-（KL+μ θ ））/（kL+μ θ ）]/AYEY 其中：K=0.0015；μ =0.25； 钢束计算伸长值： 钢束编号 Δ L（mm） F1 240 F2 243 F3 399 F4 390 F5 364 F6 354 F7 372 F8 363 F9 379 F10 372 F11 356 F12 347 F13 164 F14 166 D1 218 D2 248 D3 248 D4 257 D5 257 D6 249 21号墩 N1 75 F1-F14（KN） D1-D6（KN） 21#墩 N1-N2（KN） 3724 1764 3724 21号墩N2 77 F1-F14体外 4 D1-D6体外 4 21号墩N1-N2体外 4 4.张拉力与压力表读数的关系 采用YCW4000型千斤顶，回程后的长度为55cm。 F1—F14 21号墩横向 N1、N2 应力（MPa） 0.1σk 0.2σk 0.4σk 0.6σk 0.8σk σk 1.05σk 1.07σk 回归方程 张拉力F（KN） 372.4 744.8 1489.6 2234.4 2979.2 3724 3910.2 3972.4 伸长值（mm） 压力表读数（MPa） 1-3024 4.91 9.56 18.87 28.18 37.49 46.80 49.13 49.91 P=0.0125F+0.2526 2-2027 4.78 9.32 18.41 27.49 36.58 45.67 47.94 48.70 P=0.0122F+0.2322 D1—D6 应力（MPa） 0.1σk 0.2σk 0.4σk 0.6σk 0.8σk σk 1.05σk 1.07σk 回归方程 张拉力F（KN） 176.4 352.8 705.6 1058.4 1411.2 1764 1852.2 1881.7 伸长值（mm） 压力表读数（MPa） 1-3024 2.46 4.66 9.07 13.48 17.89 22.30 23.41 23.77 P=0.0125F+0.2526 2-2027 2.38 4.54 8.84 13.14 17.45 21.75 22.83 23.19 P=0.0122F+0.2322 5.张拉过程 1)张拉时混凝土的最低强度为设计强度的90%。 2）张拉顺序 （1）纵向钢束张拉顺序： 先张拉腹板钢束，后张拉底板钢束。垂直方向：先张拉上部钢束，后张拉下部钢束；横截面方向：先张拉当中钢束，后张拉两边钢束，两边对称张拉。 （2）横向钢束张拉顺序： ①浇注施工缝一侧箱梁混凝土， ②张拉横隔梁预应力钢束 N2， ③张拉纵向预应力钢束； ④浇注施工缝另一侧箱梁混凝土， ⑤张拉纵向预应力钢束， ⑥张拉剩余横隔梁预应力钢束 N1。 ⑦只有在所有横隔梁预应力钢束张拉...
