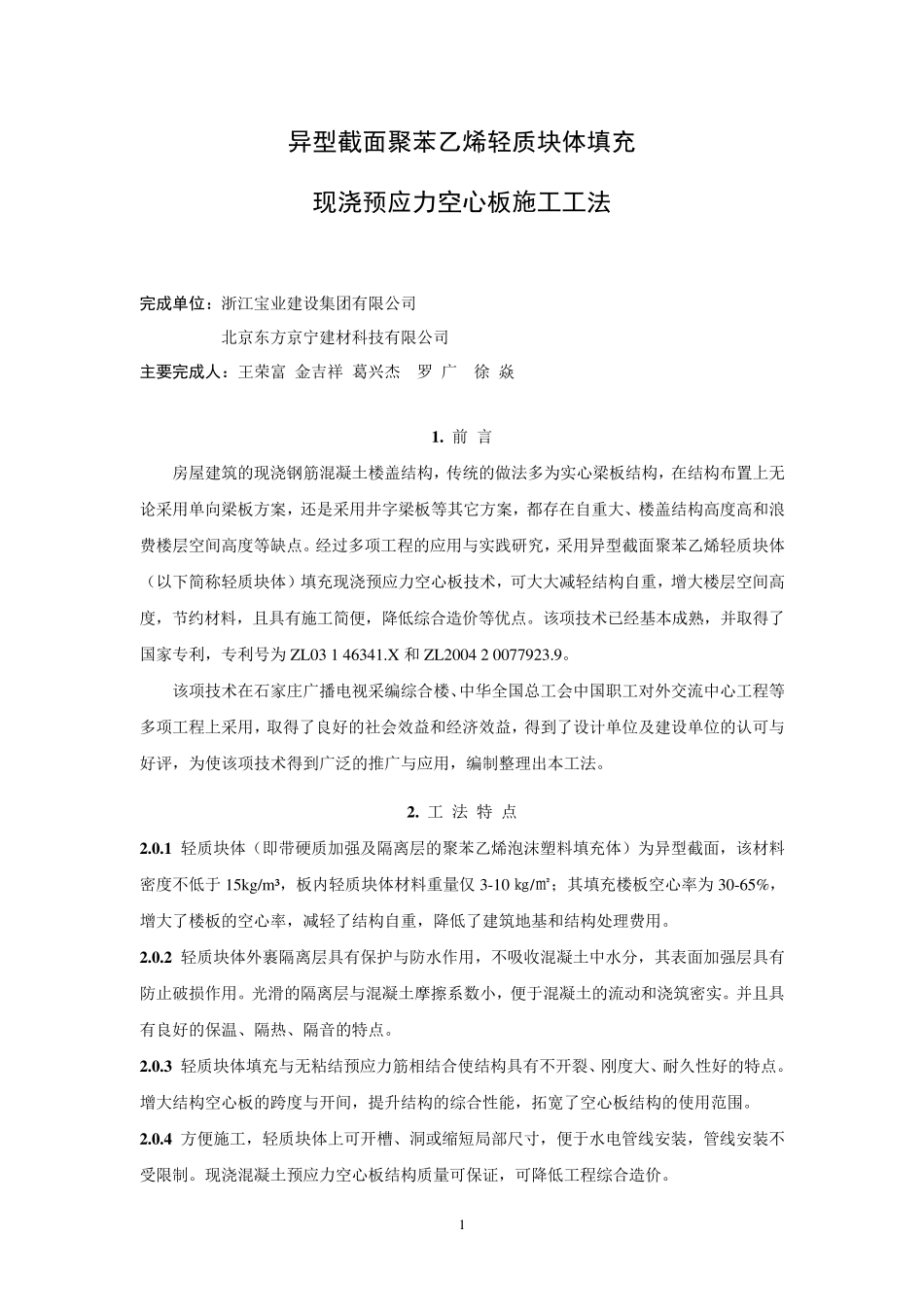

1 异型截面聚苯乙烯轻质块体填充 现浇预应力空心板施工工法 完成单位:浙江宝业建设集团有限公司 北京东方京宁建材科技有限公司 主要完成人:王荣富 金吉祥 葛兴杰 罗 广 徐 焱 1 . 前 言 房屋建筑的现浇钢筋混凝土楼盖结构,传统的做法多为实心梁板结构,在结构布置上无论采用单向梁板方案,还是采用井字梁板等其它方案,都存在自重大、楼盖结构高度高和浪费楼层空间高度等缺点。经过多项工程的应用与实践研究,采用异型截面聚苯乙烯轻质块体(以下简称轻质块体)填充现浇预应力空心板技术,可大大减轻结构自重,增大楼层空间高度,节约材料,且具有施工简便,降低综合造价等优点。该项技术已经基本成熟,并取得了国家专利,专利号为ZL03 1 46341.X 和 ZL2004 2 0077923.9。 该项技术在石家庄广播电视采编综合楼、中华全国总工会中国职工对外交流中心工程等多项工程上采用,取得了良好的社会效益和经济效益,得到了设计单位及建设单位的认可与好评,为使该项技术得到广泛的推广与应用,编制整理出本工法。 2 . 工 法 特 点 2 .0 .1 轻质块体(即带硬质加强及隔离层的聚苯乙烯泡沫塑料填充体)为异型截面,该材料密度不低于 15kg/m³,板内轻质块体材料重量仅 3-10 ㎏/㎡;其填充楼板空心率为30-65%,增大了楼板的空心率,减轻了结构自重,降低了建筑地基和结构处理费用。 2 .0 .2 轻质块体外裹隔离层具有保护与防水作用,不吸收混凝土中水分,其表面加强层具有防止破损作用。光滑的隔离层与混凝土摩擦系数小,便于混凝土的流动和浇筑密实。并且具有良好的保温、隔热、隔音的特点。 2 .0 .3 轻质块体填充与无粘结预应力筋相结合使结构具有不开裂、刚度大、耐久性好的特点。增大结构空心板的跨度与开间,提升结构的综合性能,拓宽了空心板结构的使用范围。 2 .0 .4 方便施工,轻质块体上可开槽、洞或缩短局部尺寸,便于水电管线安装,管线安装不受限制。现浇混凝土预应力空心板结构质量可保证,可降低工程综合造价。 2 3 . 适 用 范 围 3 .0 .1 本工法适用于建筑高度在 100m 以下,抗震设防裂度 8 度及以下,跨度在 30m 以下的工业与民用房屋建筑中现浇钢筋混凝土和预应力混凝土空心楼板的施工。 3 .0 .2 轻质块体填充楼板适用技术指标按表 3.0.2 的规定执行。 表 3 .0 .2 轻质块体填充楼板适用技术指标 楼板类型 适用跨度(m) 适用板厚(㎜) 跨高比 空心率(%...
