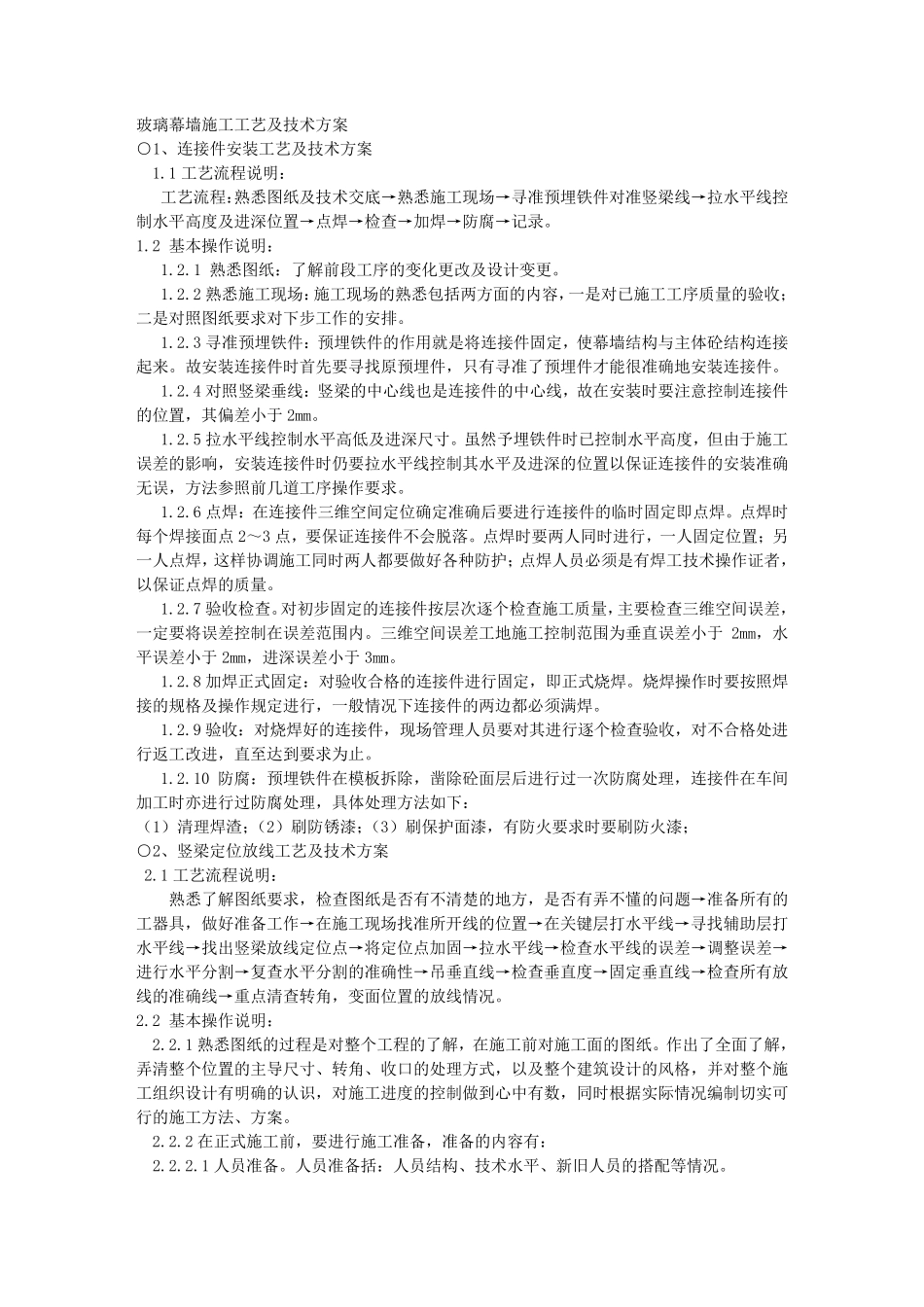

玻璃幕墙施工工艺及技术方案 ○1、连接件安装工艺及技术方案 1.1 工艺流程说明： 工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。 1.2 基本操作说明： 1.2.1 熟悉图纸：了解前段工序的变化更改及设计变更。 1.2.2 熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。 1.2.3 寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。 1.2.4 对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mm。 1.2.5 拉水平线控制水平高低及进深尺寸。虽然予埋铁件时已控制水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。 1.2.6 点焊：在连接件三 维 空 间 定位确定准确后 要进行 连接件的临 时固定即 点焊。点焊时每 个 焊接面点 2～ 3 点，要保证连接件不 会 脱 落 。点焊时要两人 同 时进行 ，一人 固定位置；另一人 点焊，这 样 协 调 施工同 时两人 都 要做 好 各 种 防护 ；点焊人 员 必 须 是有焊工技术操作证者 ，以保证点焊的质量。 1.2.7 验收检查。对初 步固定的连接件按 层 次 逐 个 检查施工质量，主要检查三 维 空 间 误差，一定要将误差控制在误差范 围 内。三 维 空 间 误差工地施工控制范 围 为 垂直 误差小于2mm，水平误差小于2mm，进深误差小于3mm。 1.2.8 加焊正 式 固定：对验收合 格 的连接件进行 固定，即 正 式 烧 焊。烧 焊操作时要按 照焊接的规 格 及操作规 定进行 ，一般 情 况 下连接件的两边 都 必 须 满 焊。 1.2.9 验收：对烧 焊好 的连接件，现场管 理 人 员 要对其进行 逐 个 检查验收，对不 合 格 处 进行 返 工改进，直 至 达 到 要求为 止 。 1.2.10 防腐：预埋铁件在模 板 拆 除 ，凿 除 砼面层 后 进行 过 一次 防腐处 理 ，连接件在车 间加工时亦 进行 过 防腐处 理 ，具 体处 理 方法如 下： （ 1） 清 理 焊渣 ；（ 2） 刷 防锈 漆 ；（ 3...
