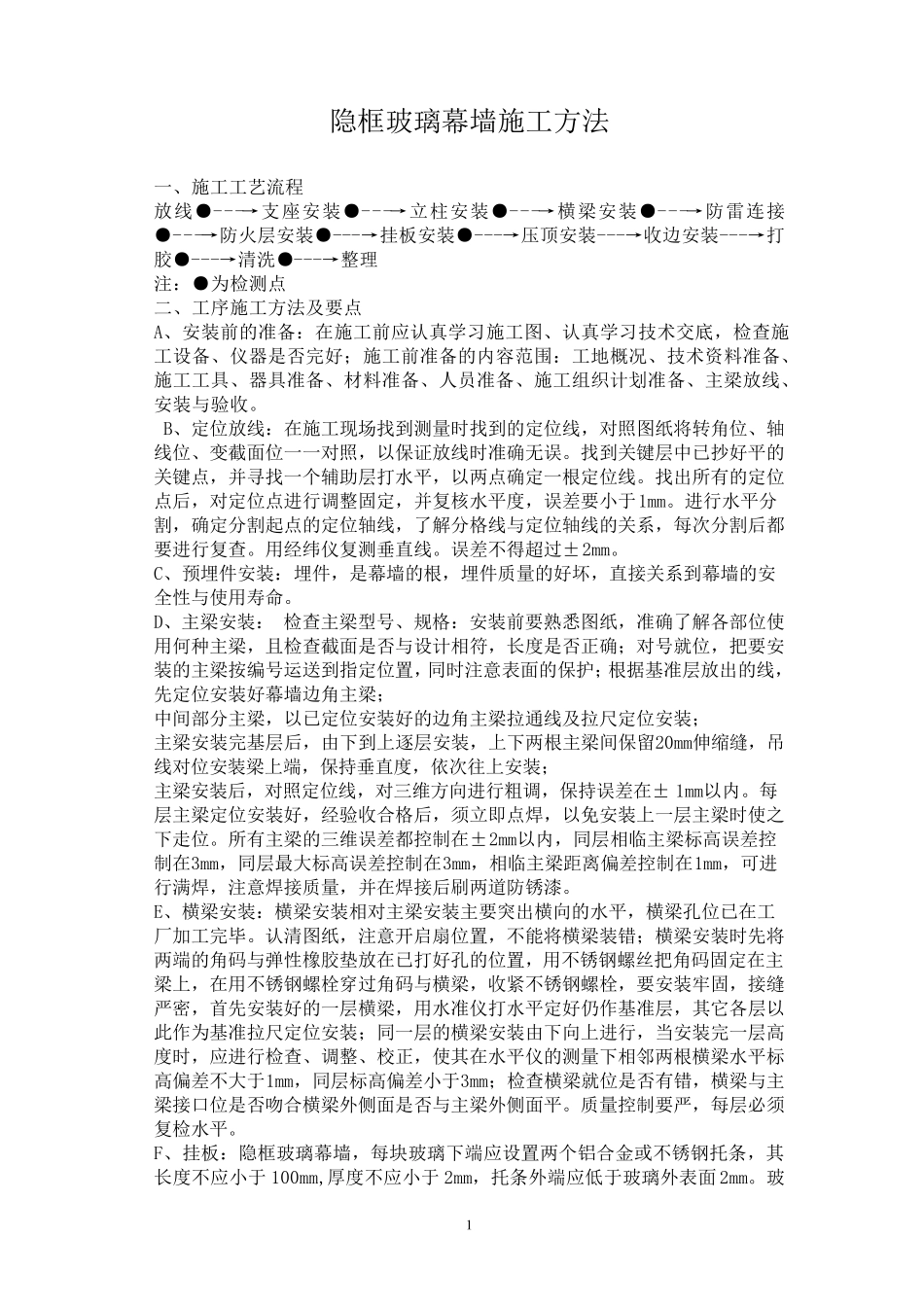

1 隐 框 玻 璃 幕 墙 施 工 方 法 一 、 施 工 工 艺 流 程 放 线 ● ---→ 支 座 安 装 ● ---→ 立 柱 安 装 ● ---→ 横 梁 安 装 ● ---→ 防 雷 连 接● ---→ 防 火 层 安 装 ● ---→ 挂 板 安 装 ● ---→ 压 顶 安 装 ---→ 收 边 安 装 ---→ 打胶 ● ---→ 清 洗 ● ---→ 整 理 注 ： ● 为 检 测 点 二 、 工 序 施 工 方 法 及 要 点 A、 安 装 前 的 准 备 ： 在 施 工 前 应 认 真 学 习 施 工 图 、 认 真 学 习 技 术 交 底 ， 检 查 施工 设 备 、 仪 器 是 否 完 好 ； 施 工 前 准 备 的 内 容 范 围 ： 工 地 概 况 、 技 术 资 料 准 备 、施 工 工 具 、 器 具 准 备 、 材 料 准 备 、 人 员 准 备 、 施 工 组 织 计 划 准 备 、 主 梁 放 线 、安 装 与 验 收
B、 定 位 放 线 ： 在 施 工 现 场 找 到 测 量 时 找 到 的 定 位 线 ， 对 照 图 纸 将 转 角 位 、 轴线 位 、 变 截 面 位 一 一 对 照 ， 以 保 证 放 线 时 准 确 无 误
找 到 关 键 层 中 已抄好 平的关 键 点 ， 并寻找 一 个辅助层 打 水平， 以 两点 确 定 一 根定 位 线
找 出所有的 定 位点 后， 对 定 位 点 进行调整 固定 ， 并复核水平度， 误 差要 小于1mm
进行水平分割， 确 定 分割起点 的 定 位 轴 线 ， 了解分格线 与 定 位 轴 线 的 关 系， 每次分割后都要 进行复查
用经纬仪 复测 垂直线
误 差不得超过±2mm
C、 预埋件安 装 ： 埋件， 是 幕 墙 的 根， 埋件质量 的 好 坏，
