玻璃幕墙节能分部工程施工方案

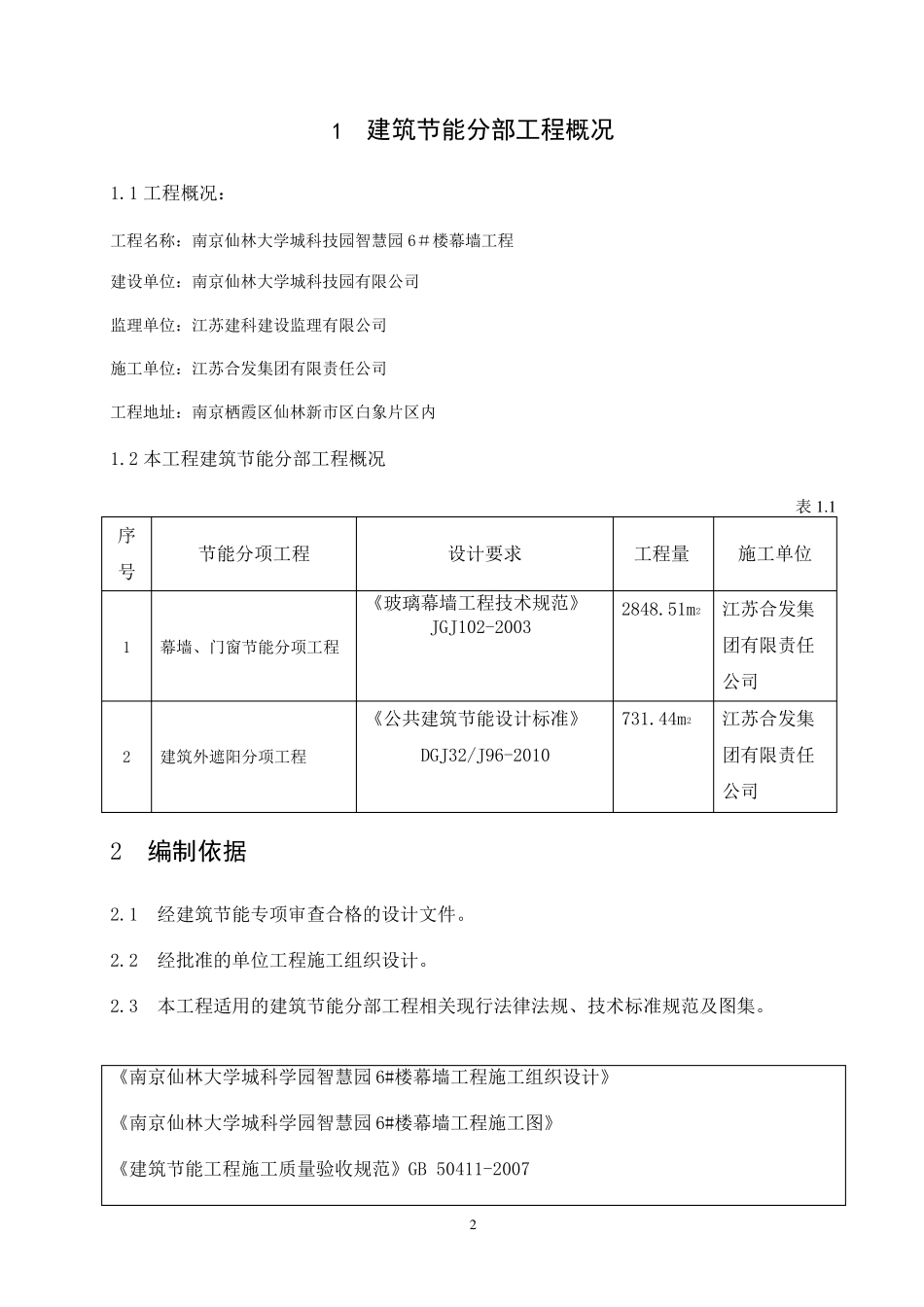

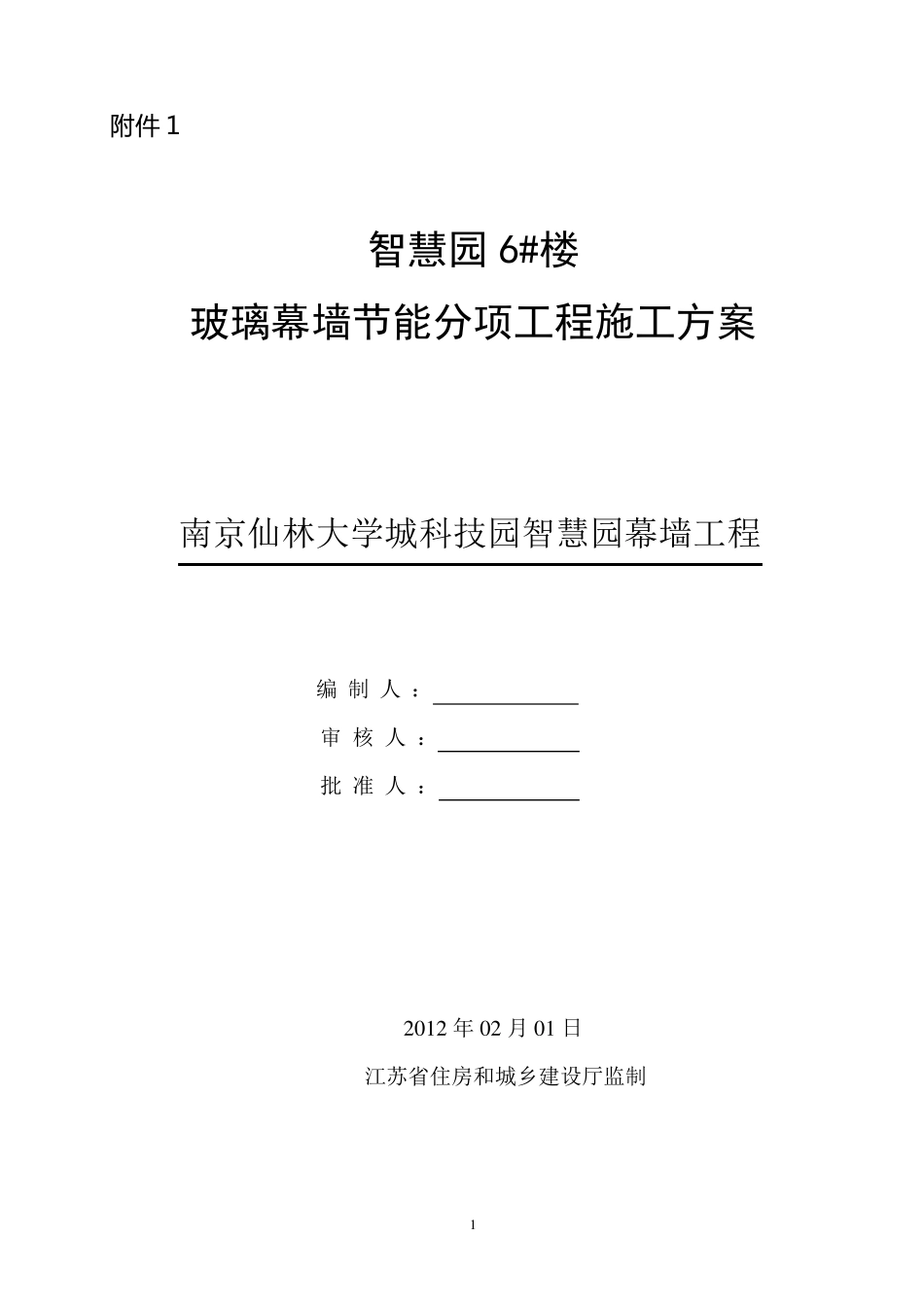

1 附 件 1 智慧园6#楼 玻璃幕墙节能分项工程施工方案 南京仙林大学城科技园智慧园幕墙工程 编制人： 审核人： 批准人： 2 0 1 2 年0 2 月0 1 日 江苏省住房和城乡建设厅监制 2 1 建筑节能分部工程概况 1.1 工程概况： 工程名称：南京仙林大学城科技园智慧园6＃楼幕墙工程 建设单位：南京仙林大学城科技园有限公司 监理单位：江苏建科建设监理有限公司 施工单位：江苏合发集团有限责任公司 工程地址：南京栖霞区仙林新市区白象片区内 1.2 本工程建筑节能分部工程概况 表1 .1 序号 节能分项工程 设计要求 工程量 施工单位 1 幕墙、门窗节能分项工程 《玻璃幕墙工程技术规范》JGJ102-2003 2848.51m2 江苏合发集团有限责任公司 2 建筑外遮阳分项工程 《公共建筑节能设计标准》DGJ32/J96-2010 731.44m2 江苏合发集团有限责任公司 2 编制依据 2.1 经建筑节能专项审查合格的设计文件。 2.2 经批准的单位工程施工组织设计。 2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范及图集。 《南京仙林大学城科学园智慧园6#楼幕墙工程施工组织设计》 《南京仙林大学城科学园智慧园6#楼幕墙工程施工图》 《建筑节能工程施工质量验收规范》GB 50411-2007 3 《建筑玻璃应用技术规程》 JGJ 113-2003 《建筑门窗玻璃幕墙热工计算规程》 3 施工管理组织机构图 图3 .1 管理组织机构图 4 施工方案 4.1.1 材料说明 1、玻璃： 本工程玻璃采用东莞南玻产品。铝窗玻璃采用6+12A+6mm 厚中空钢化 LOW-E 玻璃。LOW-E 面为室外玻璃第二面。玻璃质量标准须符合《中空玻璃》(GB/T11944-2002)和<<钢化玻璃>>(GB9963-98)规范要求。 2、密封胶： 本工程密封胶采用广州白云SS521 建筑用硅酮密封胶产品。产品符合《建筑用硅酮结构密封胶》GB16776 和《硅酮建筑密封胶》JC/T14683-2003 要求,颜色与铝材颜色接近（灰色）。 3、铝合金型材： 本工程采用闽发铝型材,材质为 6063-T5，产品质量符合现行国家标准《铝合金建筑型材》GB/T5237 中规定的高精级，其化学成分符合现行国家标准《铝及铝合金加工产品的化项目经理：曹云辉 项目副经理：杨儿东 技术负责人：钱东升 各施工队负责人等 4 学成分》GB/T3190 的规定。 4、铝板、钢材： 所有铝板均采用 3mm 厚单层铝板，表面浅灰色氟碳喷涂。 所有钢材均采用热浸锌 Q235B 钢材，100*60*4 热浸镀锌钢立挺，L50*5 镀锌角...
