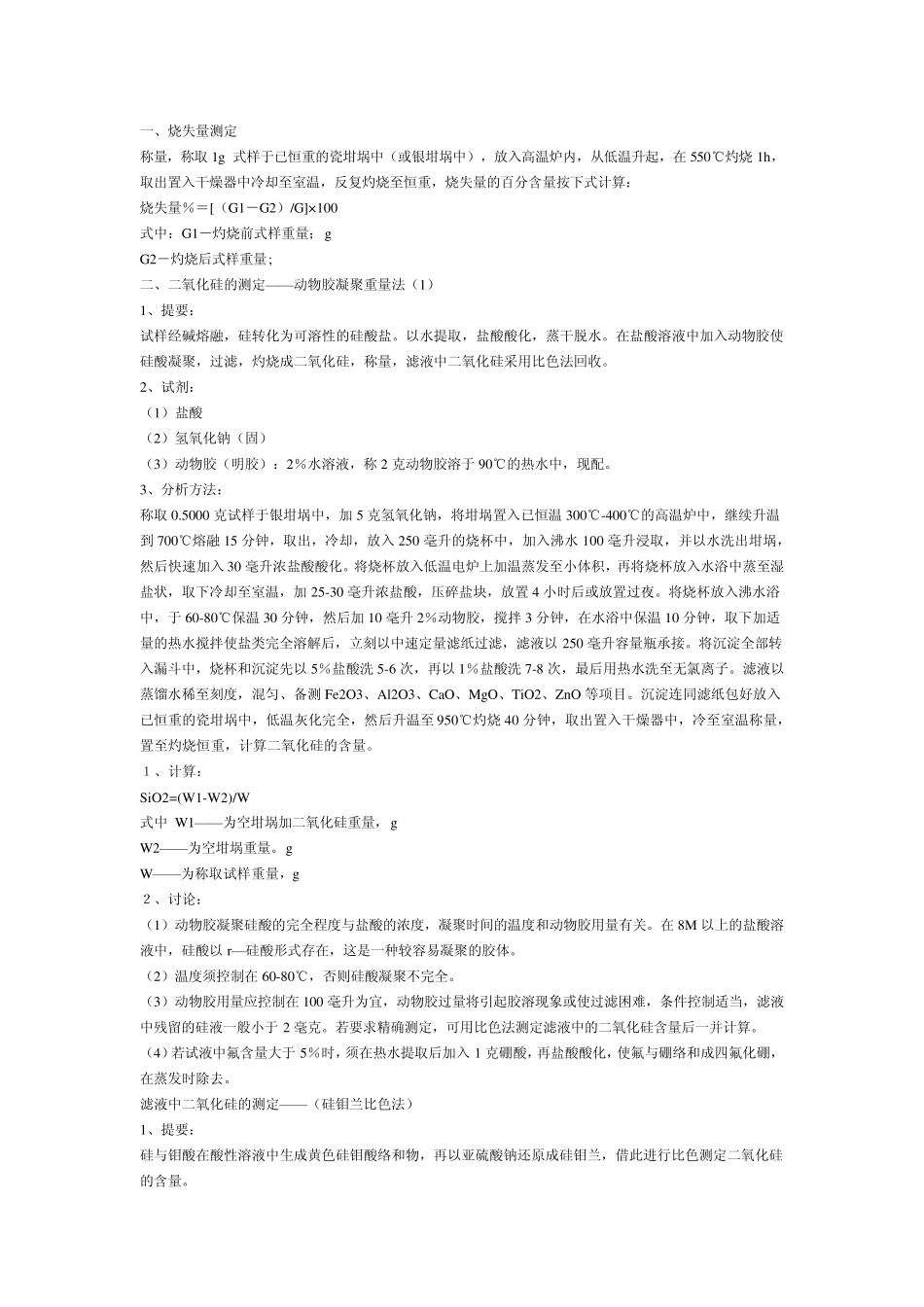

一、烧失量测定 称量，称取1g 式样于已恒重的瓷坩埚中（或银坩埚中），放入高温炉内，从低温升起，在550℃灼烧1h，取出置入干燥器中冷却至室温，反复灼烧至恒重，烧失量的百分含量按下式计算： 烧失量％＝[（G1－G2）/G]× 100 式中：G1－灼烧前式样重量；g G2－灼烧后式样重量; 二、二氧化硅的测定——动物胶凝聚重量法（1） 1、提要： 试样经碱熔融，硅转化为可溶性的硅酸盐。以水提取，盐酸酸化，蒸干脱水。在盐酸溶液中加入动物胶使硅酸凝聚，过滤，灼烧成二氧化硅，称量，滤液中二氧化硅采用比色法回收。 2、试剂： （1）盐酸 （2）氢氧化钠（固） （3）动物胶（明胶）：2％水溶液，称2 克动物胶溶于90℃的热水中，现配。 3、分析方法： 称取0.5000 克试样于银坩埚中，加 5 克氢氧化钠，将坩埚置入已恒温300℃-400℃的高温炉中，继续升温到 700℃熔融 15 分钟，取出，冷却，放入250 毫升的烧杯中，加入沸水 100 毫升浸取，并以水洗出坩埚，然后快速加入30 毫升浓盐酸酸化。将烧杯放入低温电炉上加温蒸发至小体积，再将烧杯放入水浴中蒸至湿盐状，取下冷却至室温，加 25-30 毫升浓盐酸，压碎盐块，放置 4 小时后或放置过夜。将烧杯放入沸水浴中，于60-80℃保温30 分钟，然后加 10 毫升2％动物胶，搅拌 3 分钟，在水浴中保温10 分钟，取下加适量的热水搅拌使盐类完全溶解后，立刻以中速定量滤纸过滤，滤液以 250 毫升容量瓶承接。将沉淀全部转入漏斗中，烧杯和沉淀先以 5％盐酸洗 5-6 次，再以 1％盐酸洗 7-8 次，最后用热水洗至无氯离子。滤液以蒸馏水稀至刻度，混匀、备测Fe2O3、Al2O3、CaO、MgO、TiO2、ZnO 等项目。沉淀连同滤纸包好放入已恒重的瓷坩埚中，低温灰化完全，然后升温至 950℃灼烧40 分钟，取出置入干燥器中，冷至室温称量，置至灼烧恒重，计算二氧化硅的含量。 １、计算： SiO2=(W1-W2)/W 式中 W1——为空坩埚加二氧化硅重量，g W2——为空坩埚重量。g W——为称取试样重量，g ２、讨论： （1）动物胶凝聚硅酸的完全程度与盐酸的浓度，凝聚时间的温度和动物胶用量有关。在8M 以上的盐酸溶液中，硅酸以 r—硅酸形式存在，这是一种较容易凝聚的胶体。 （2）温度须控制在60-80℃，否则硅酸凝聚不完全。 （3）动物胶用量应控制在100 毫升为宜，动物胶过量将引起胶溶现象或使过滤困难，条件控制适当，滤液中残留的硅液一般小于2 毫克。若要求精确测定，可用比色法测定...
