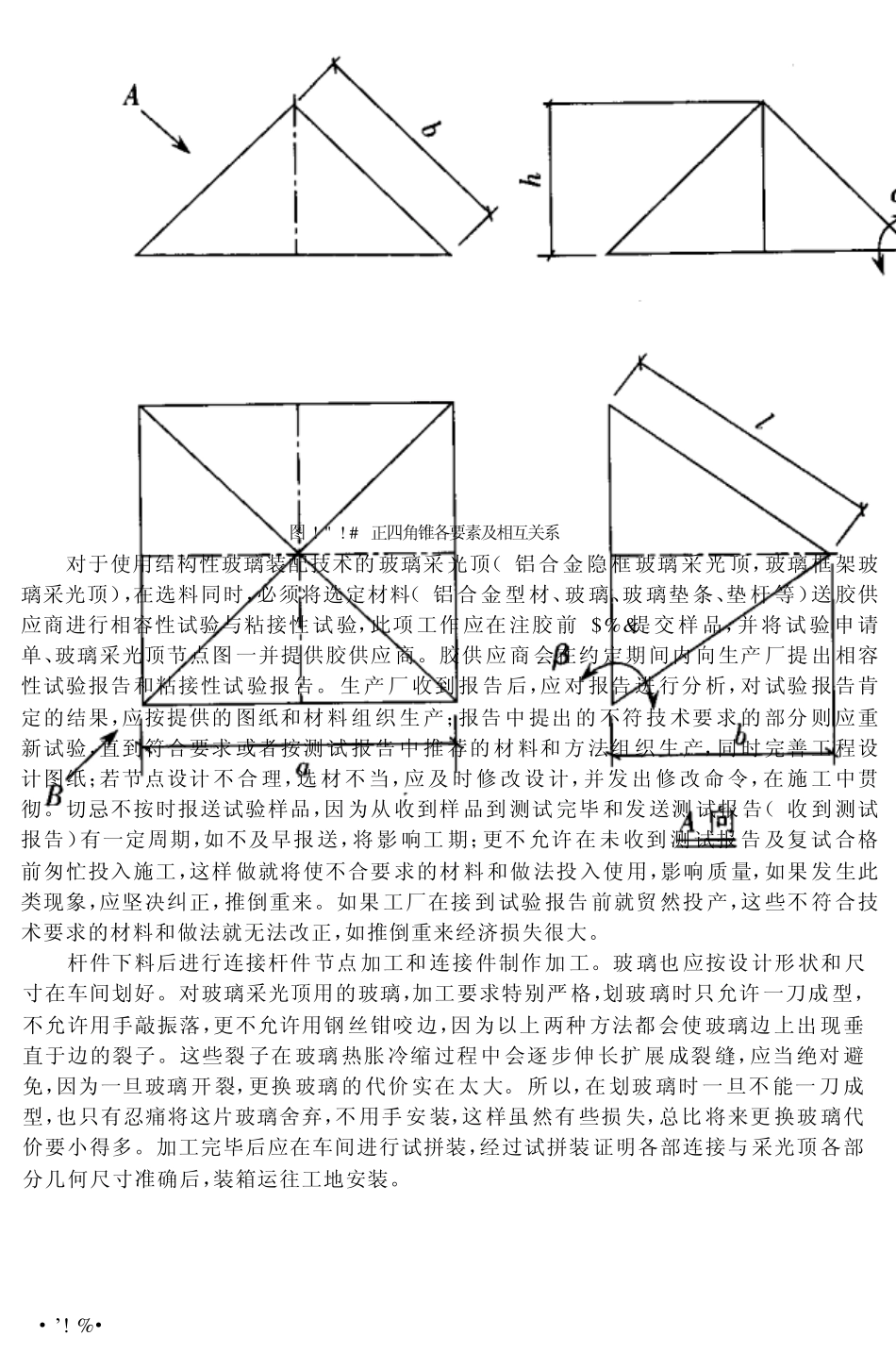

第十六篇! 玻璃采光顶的制 作、安装与质量控制 第一章! 概! 述 在玻璃采光顶工程中，制作与安装占有重要地 位，玻璃采光 顶能否达到 预期的功 能， 很大程度取决于制作、安装质量。因此，建造一个高性 能、高质量 的玻璃采光 顶首先要 出 色地完成制作、安装任务。 玻璃采光顶在设计完成后 ，要经过选料 、放 样、材料 测 试、下 料、拼 装、总 装等 工 序；而 每一个工序都可以采用不同的 施 工 方 案、不 同 的 施工 技 术和 机 械设 备、不 同的 劳 动组 织 和施工组织方法来完成。如何 根 据 工 程 对 象 的特 点 和规 模、季 节气 候、机 械设 备 和材 料 供应等客观条件，从运用 先进 技 术，提 高经 济 效益 出 发，做到 技 术和 经 济统一，选 择最合 理的施工方案，是一项系统工程，要运用科学理论与方法加以解决。 玻璃采光顶与幕墙显著不同的特点是玻璃采光顶 的造型比幕墙的 造型复杂得多，为 了满足各种造型玻璃采光顶的构造和结构的需要，就要挤压出几千甚至几万种断面的型 材，这在实际上是不可 能 做到 的。 目前只能 生产几十种，最多上百种典型断面的型材。 根据工程需要，在这几十种、上百种型材 中选出 完全适合某部位 的型材，比较困难，就需 要拼（将两根或两根以上的型材拼合，往往是构件断面型式适用而机械 性能不 足，用另一 构件加强以满足性能要求）；切（ 将构造 型式相近的构件 的某一部分切去，使其达到 需要 的构造型式）；垫（常用于某些特殊角度转角料，在定型转角料如 "#$%、"&’ %、"’$% 的 基础 上，稍加垫衬，使其达到需要的角度）。 而对一些重要 的构件料，则要新设计符合需要的 型材，开模定制。 在选定型材后，重要的一步是放样。放样是要 处理好构件与构件间连接处的连接角 度与型式。单坡、双坡等角度比较简单，而锥体各部分之间角度关系比较复杂，每一参数 变动都会使其他参数变化，放样必须掌握其计算方法。 角锥型采光顶是玻璃采 光 顶 的 一 个 重 要分支，应 用较多。 无论从 构造 设 计来 看，还 是从受力分析来看，都需要对角锥体的几何 要 素进行计 算。我们看到一 些角锥型采光 顶 的设计资料，连必要的几何要素都未给出，杆件 交会处的构造 设计 往往存在问题，力学计 算也往往生搬硬套公式，不一 定能 反映实际受力情况。 玻璃 顶 承受的...
