球团基本的测试方法

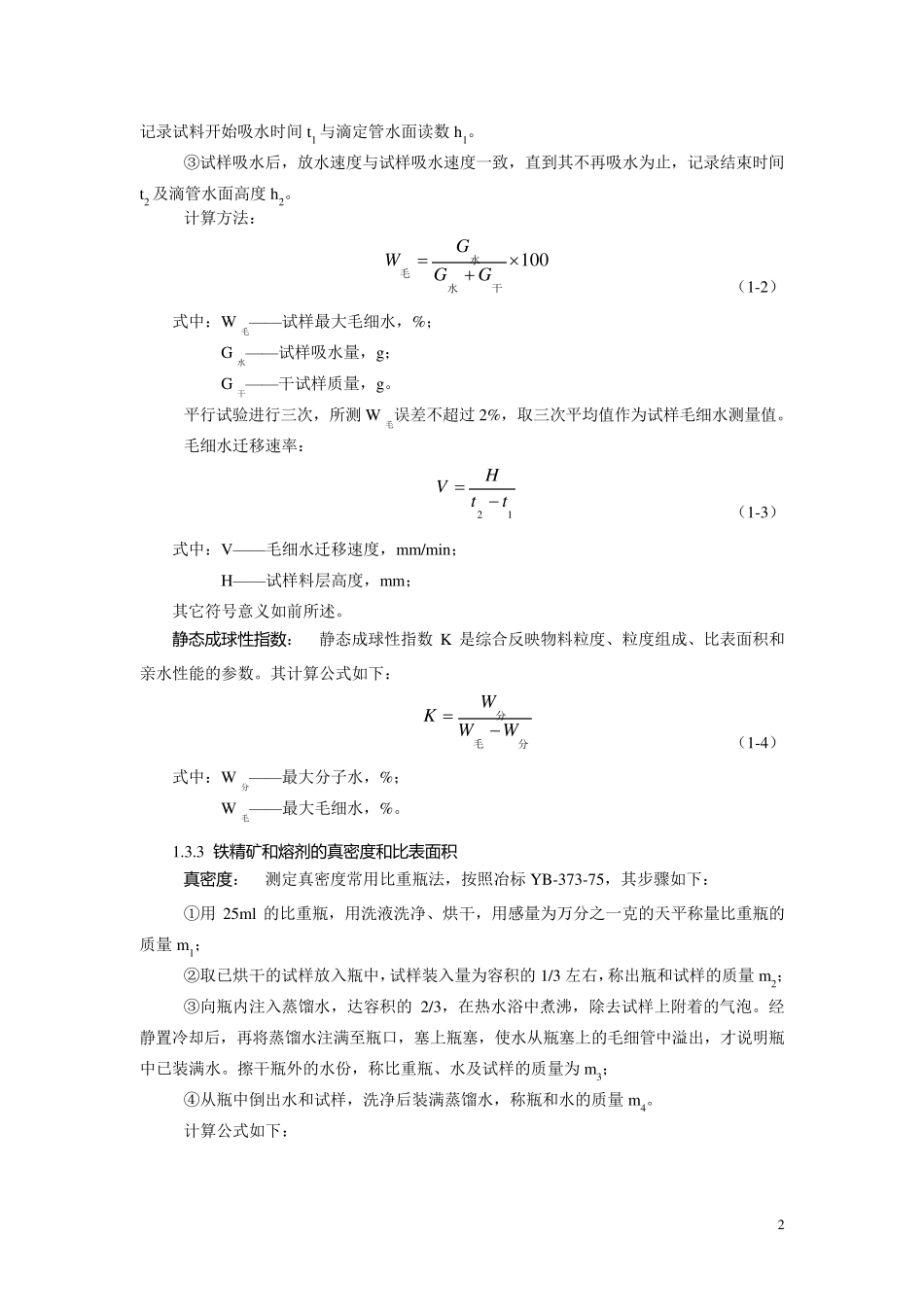

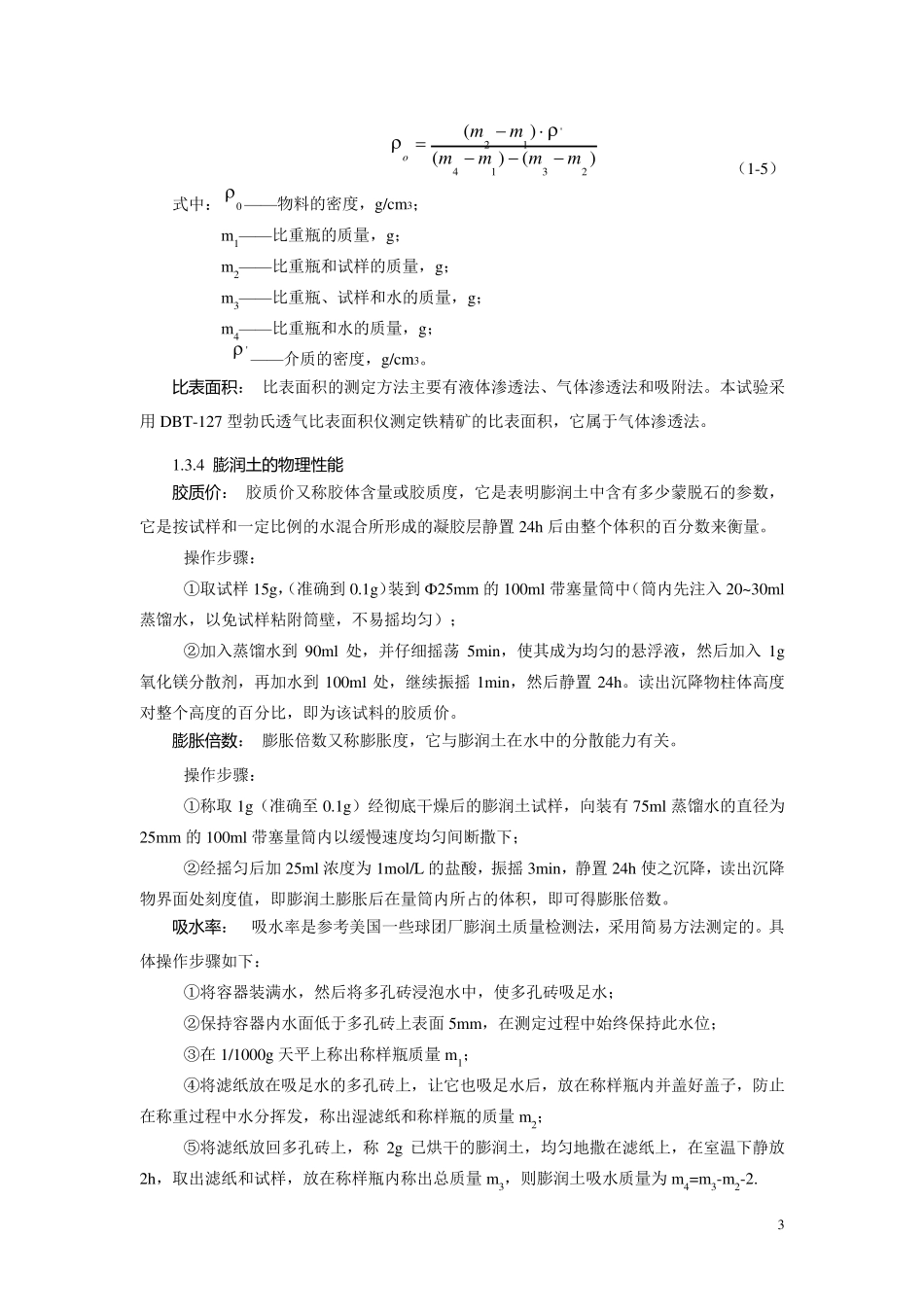

1 1.3 原料物理性能检测及造球方法 1.3.1 铁 精 矿 的 粒 度 组 成 铁精矿的粒度分析采用湿法测定方法。每次的试样量为 200g，先用 320 目（0.045mm）的筛子进行水筛，筛上物烘干称重后，再将筛上物用 200 目（0.074mm）筛子进行水筛，筛上物烘干称重后，称出各粒级的质量，计算各粒级的百分含量。 1.3.2 铁 精 矿 的 成 球 性 能 最 大 分子水：测定细粒矿物最大分子水的方法采用压滤法。压滤法是用机械压力将试样中的重力水与毛细水压出，并用滤纸吸收。这样，保留在试样中的水，就是最大分子水。 试验设备：Ф60×100mm 的压模一套，压力机一台，烘箱一台。 试验步骤： ①取准备好的造球原料 0.5kg，盛于盘内，加水润湿至饱和状态，静置 2h，使颗粒表面得以充分湿润。 ②将下压塞放入压模中，并将 20 张直径为 60mm 的滤纸放于下压塞上，将已准备好的试样放在压模内的滤纸上铺平，其量为试样受压后，厚度不超过 2mm 为宜。 ③在试样上加 20 张滤纸，再放上上压塞。将装有试样的压模放在液压机上，以65.5kg/cm2 的压力，加压 5min，压后取出试样称重得 G1。然后将试样于 110±5℃温度下烘干至恒重得 G2。 计算方法： 100121GGGW分 （1-1） 式中：W分— — 试样的最大分子水，%； G1— — 试样加压后的质量，g； G2— — 试样干燥后的质量，g。 平行试验进行三次，其测定误差不超过 0.5%，所测试样的最大分子水取三次试验的平均值。 最 大 毛细水： 最大毛细水的测定方法有直接测定的重量法、间接测定的毛细管计法和容量法，与重量法相比，容量法操作简单，便于观察毛细水的上升速度，其测定结果具有足够的准确性。所以本试验采用容量法。 试验设备：容量法最大毛细水测定仪一台。 试验步骤： ①在装料器和筛板上涂一薄层石蜡，将筛板放进装料器中，在筛板上铺两层滤纸。然后将干的试样（100g）以松散状态装入装料器中（记下料高 H 及料重），并使料面平整。 ②向贮水器中注入蒸馏水，当其水面升至与筛板下缘在同一水平线时，试料开始吸水， 2 记录试料开始吸水时间t1 与滴定管水面读数h1。 ③试样吸水后，放水速度与试样吸水速度一致，直到其不再吸水为止，记录结束时间t2 及滴管水面高度h2。 计算方法： 100干水水毛GGGW （1-2） 式中：W毛——试样最大毛细水，%； G水——试样吸水量，g； G干——干试样质量，g。 平行试验进行三次，所测W...
