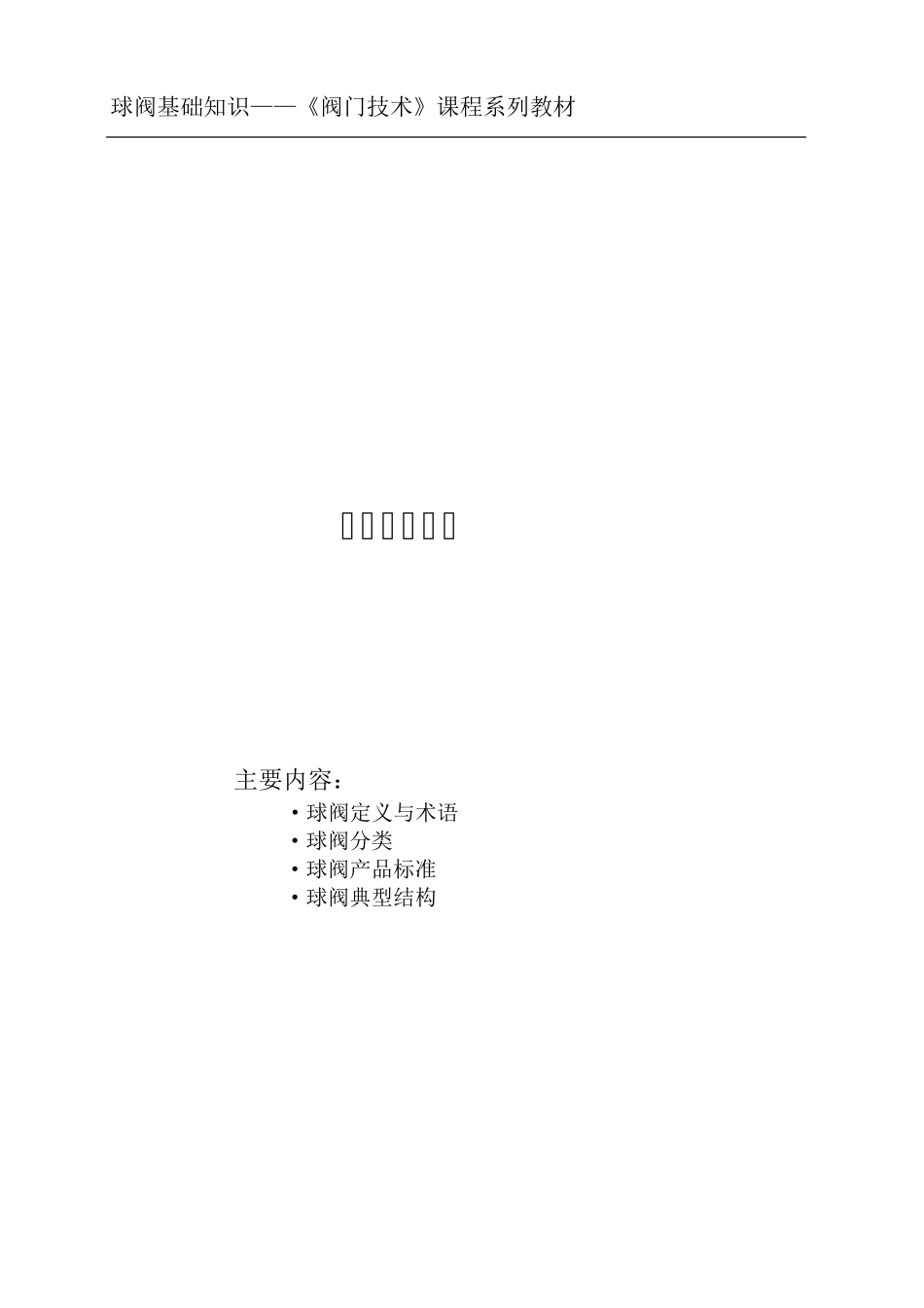

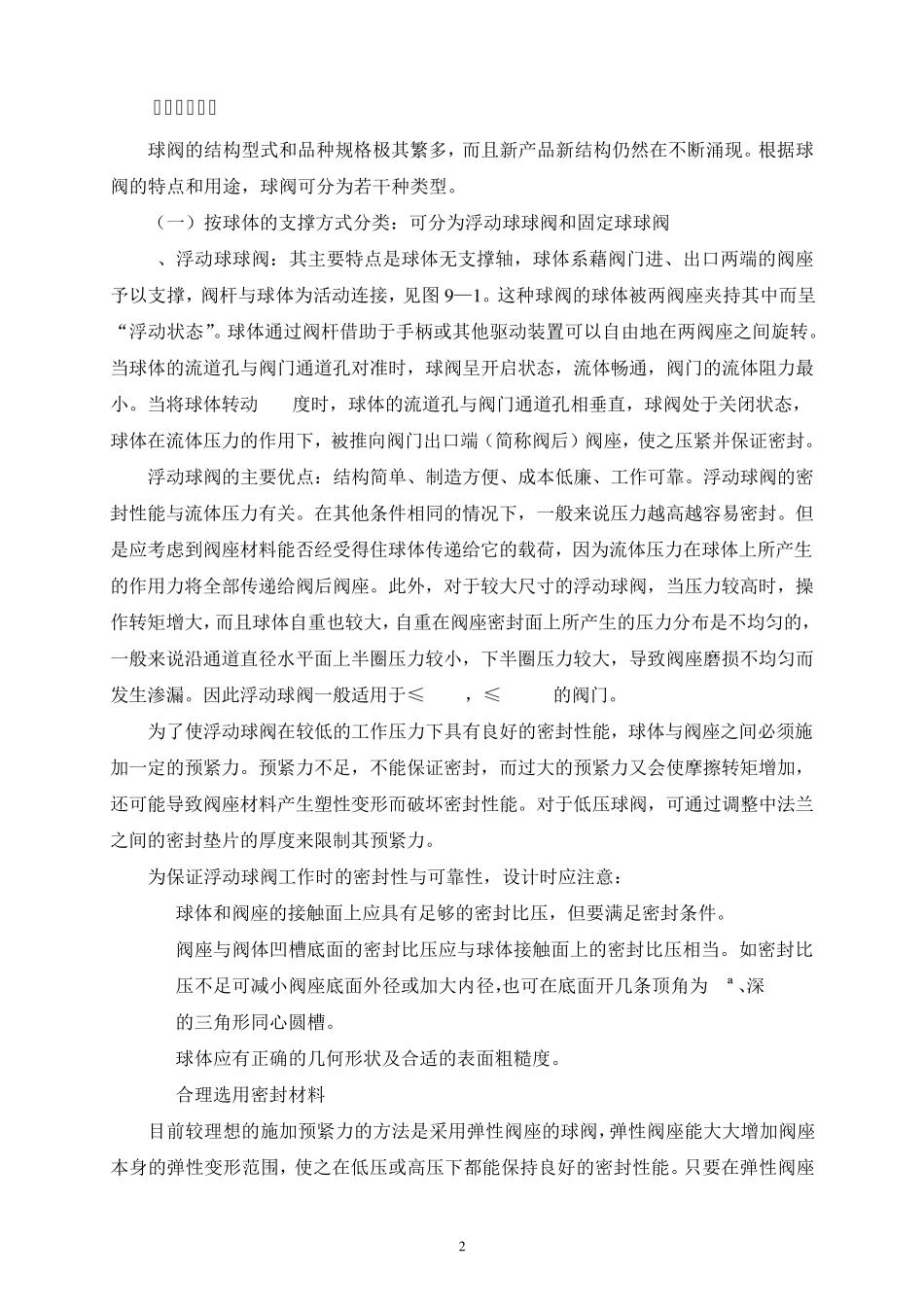

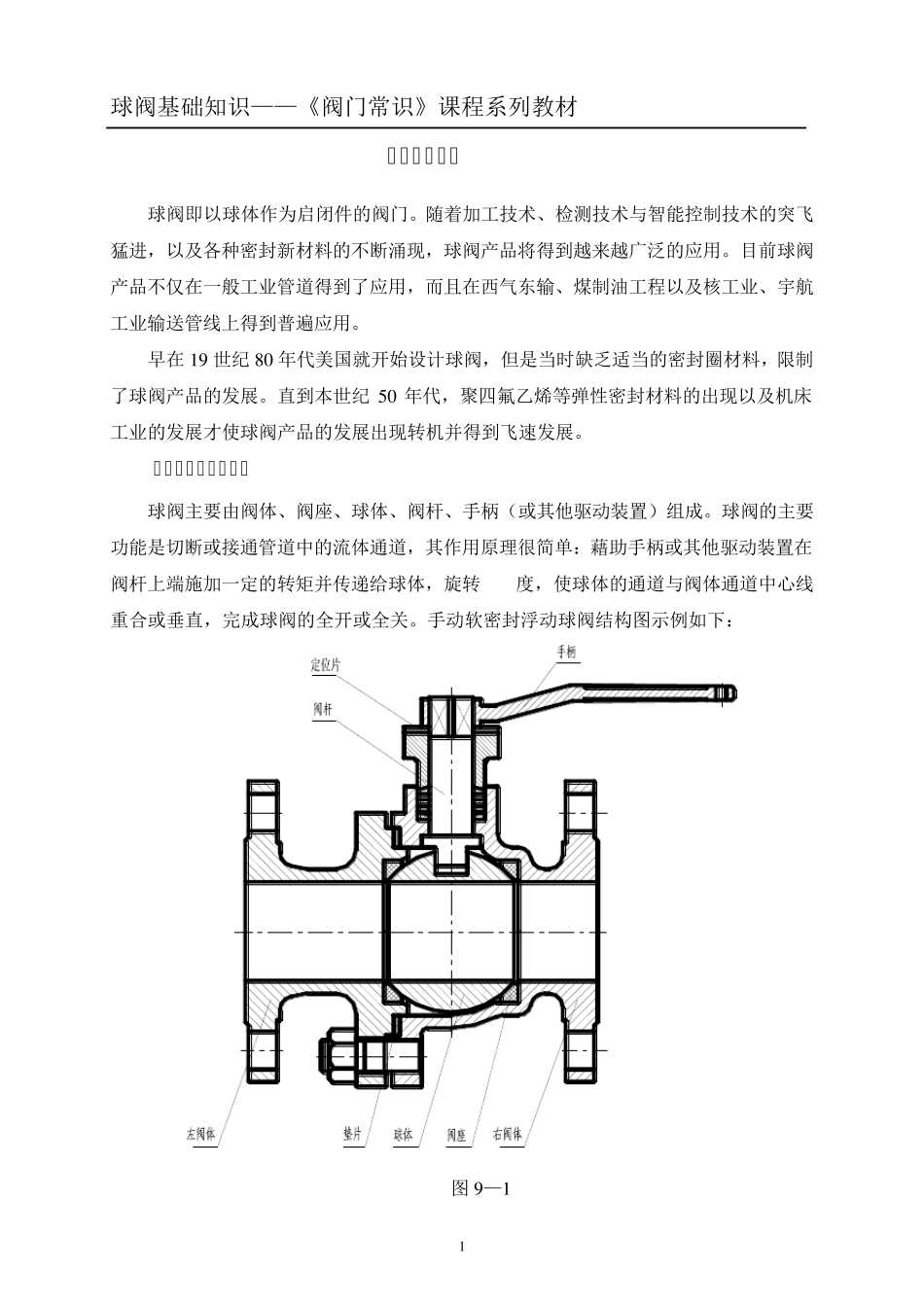

球阀基础知识——《阀门技术》课程系列教材 球阀基础知识 主要内容: ·球阀定义与术语 ·球阀分类 ·球阀产品标准 ·球阀典型结构 1 球阀基础知识——《阀门常识》课程系列教材 球阀基础知识 球阀即以球体作为启闭件的阀门。随着加工技术、检测技术与智能控制技术的突飞猛进,以及各种密封新材料的不断涌现,球阀产品将得到越来越广泛的应用。目前球阀产品不仅在一般工业管道得到了应用,而且在西气东输、煤制油工程以及核工业、宇航工业输送管线上得到普遍应用。 早在 1 9 世纪 8 0 年代美国就开始设计球阀,但是当时缺乏适当的密封圈材料,限制了球阀产品的发展。直到本世纪 5 0 年代,聚四氟乙烯等弹性密封材料的出现以及机床工业的发展才使球阀产品的发展出现转机并得到飞速发展。 一、球阀结构与术语 球阀主要由阀体、阀座、球体、阀杆、手柄(或其他驱动装置)组成。球阀的主要功能是切断或接通管道中的流体通道,其作用原理很简单:藉助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体,旋转 90度,使球体的通道与阀体通道中心线重合或垂直,完成球阀的全开或全关。手动软密封浮动球阀结构图示例如下: 图 9 —1 2 二、球阀分类 球阀的结构型式和品种规格极其繁多,而且新产品新结构仍然在不断涌现。根据球阀的特点和用途,球阀可分为若干种类型。 (一)按球体的支撑方式分类:可分为浮动球球阀和固定球球阀 1、浮动球球阀:其主要特点是球体无支撑轴,球体系藉阀门进、出口两端的阀座予以支撑,阀杆与球体为活动连接,见图9 —1 。这种球阀的球体被两阀座夹持其中而呈“浮动状态”。球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。当球体的流道孔与阀门通道孔对准时,球阀呈开启状态,流体畅通,阀门的流体阻力最小。当将球体转动90度时,球体的流道孔与阀门通道孔相垂直,球阀处于关闭状态,球体在流体压力的作用下,被推向阀门出口端(简称阀后)阀座,使之压紧并保证密封。 浮动球阀的主要优点:结构简单、制造方便、成本低廉、工作可靠。浮动球阀的密封性能与流体压力有关。在其他条件相同的情况下,一般来说压力越高越容易密封。但是应考虑到阀座材料能否经受得住球体传递给它的载荷,因为流体压力在球体上所产生的作用力将全部传递给阀后阀座。此外,对于较大尺寸的浮动球阀,当压力较高时,操作转矩增大,而且球体自重也较大,自重在阀座密封面上所产生的压力分布...
