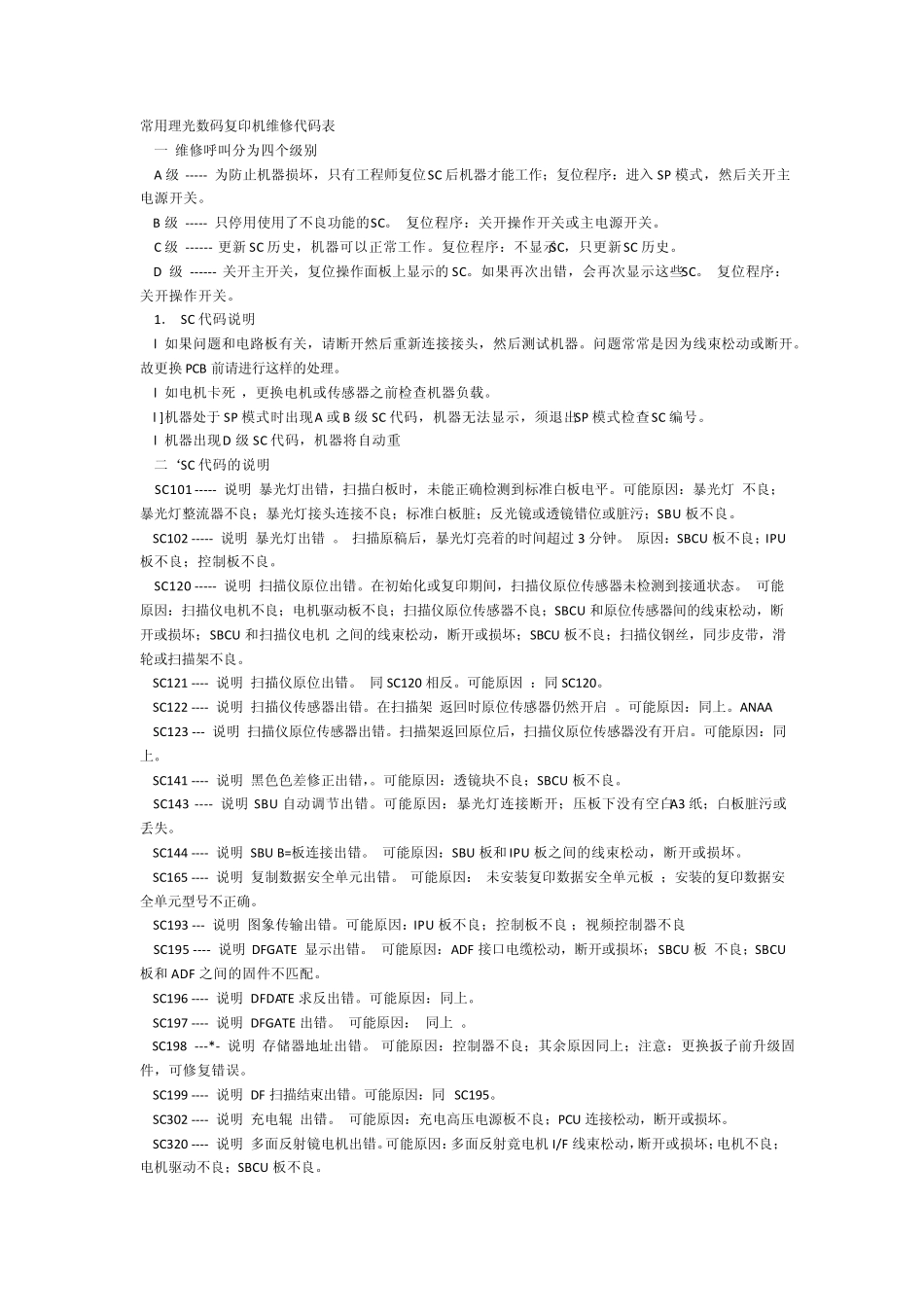

常用理光数码复印机维修代码表 一 维修呼叫分为四个级别 A 级 ----- 为防止机器损坏，只有工程师复位SC 后机器才能工作；复位程序：进入 SP 模式，然后关开主电源开关
B 级 ----- 只停用使用了不良功能的SC
复位程序：关开操作开关或主电源开关
C 级 ------ 更新 SC 历史，机器可以正常工作
复位程序：不显示SC，只更新SC 历史
D 级 ------ 关开主开关，复位操作面板上显示的 SC
如果再次出错，会再次显示这些SC
复位程序：关开操作开关
1． SC 代码说明 l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器
问题常常是因为线束松动或断开
故更换 PCB 前请进行这样的处理
l 如电机卡死 ，更换电机或传感器之前检查机器负载
l ]机器处于 SP 模式时出现A 或 B 级 SC 代码，机器无法显示，须退出SP 模式检查SC 编号
l 机器出现D 级 SC 代码，机器将自动重 二‘SC 代码的说明 SC101 ----- 说明 暴光灯出错，扫描白板时，未能正确检测到标准白板电平
可能原因：暴光灯 不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU 板不良
SC102 ----- 说明 暴光灯出错
扫描原稿后，暴光灯亮着的时间超过 3 分钟
原因：SBCU 板不良；IPU板不良；控制板不良
SC120 ----- 说明 扫描仪原位出错
在初始化或复印期间，扫描仪原位传感器未检测到接通状态
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU 和原位传感器间的线束松动，断开或损坏；SBCU 和扫描仪电机 之间的线束松动，断开或损坏；SBCU 板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良
SC121 ---- 说明 扫描仪原位出错
同 SC12
