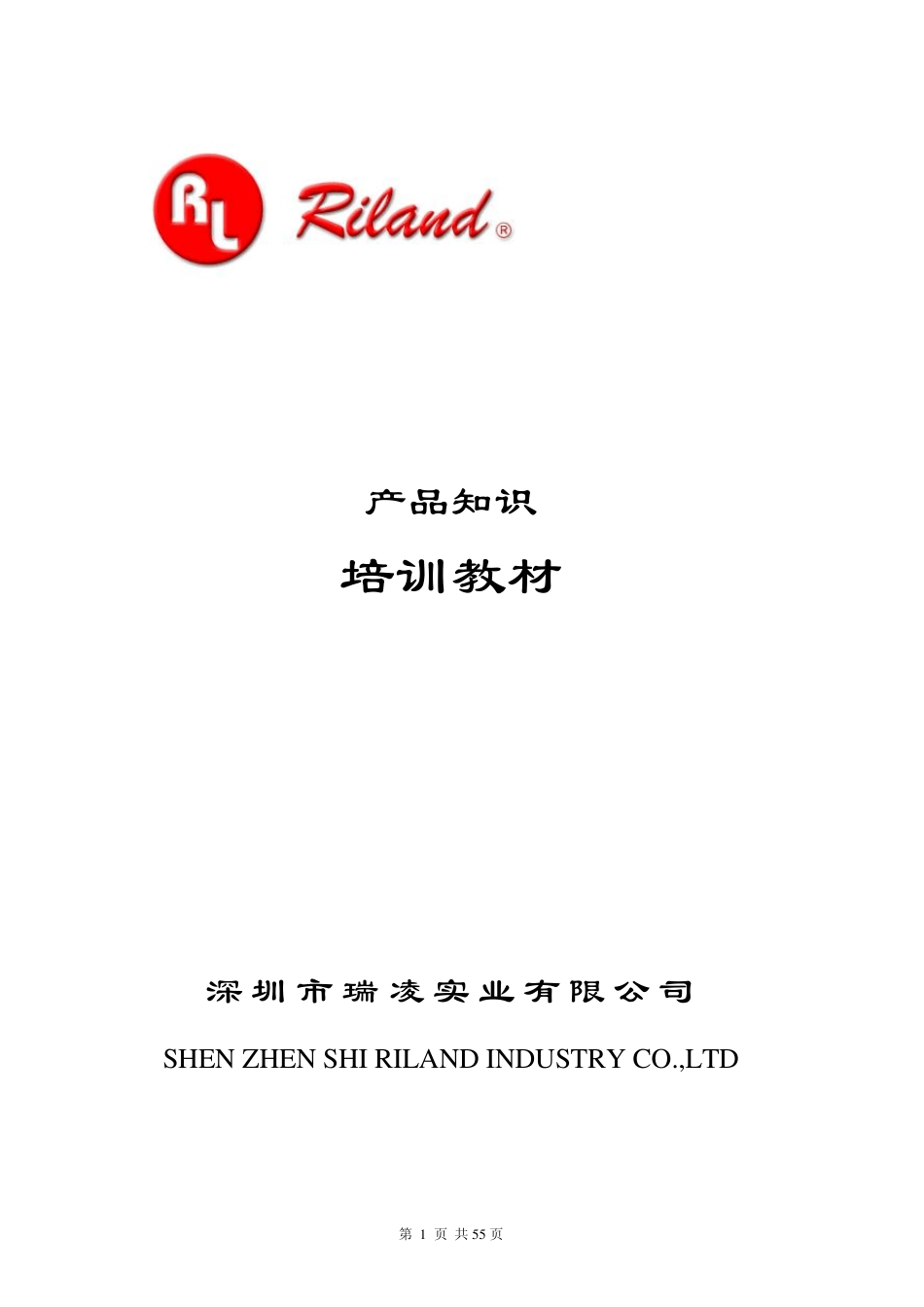

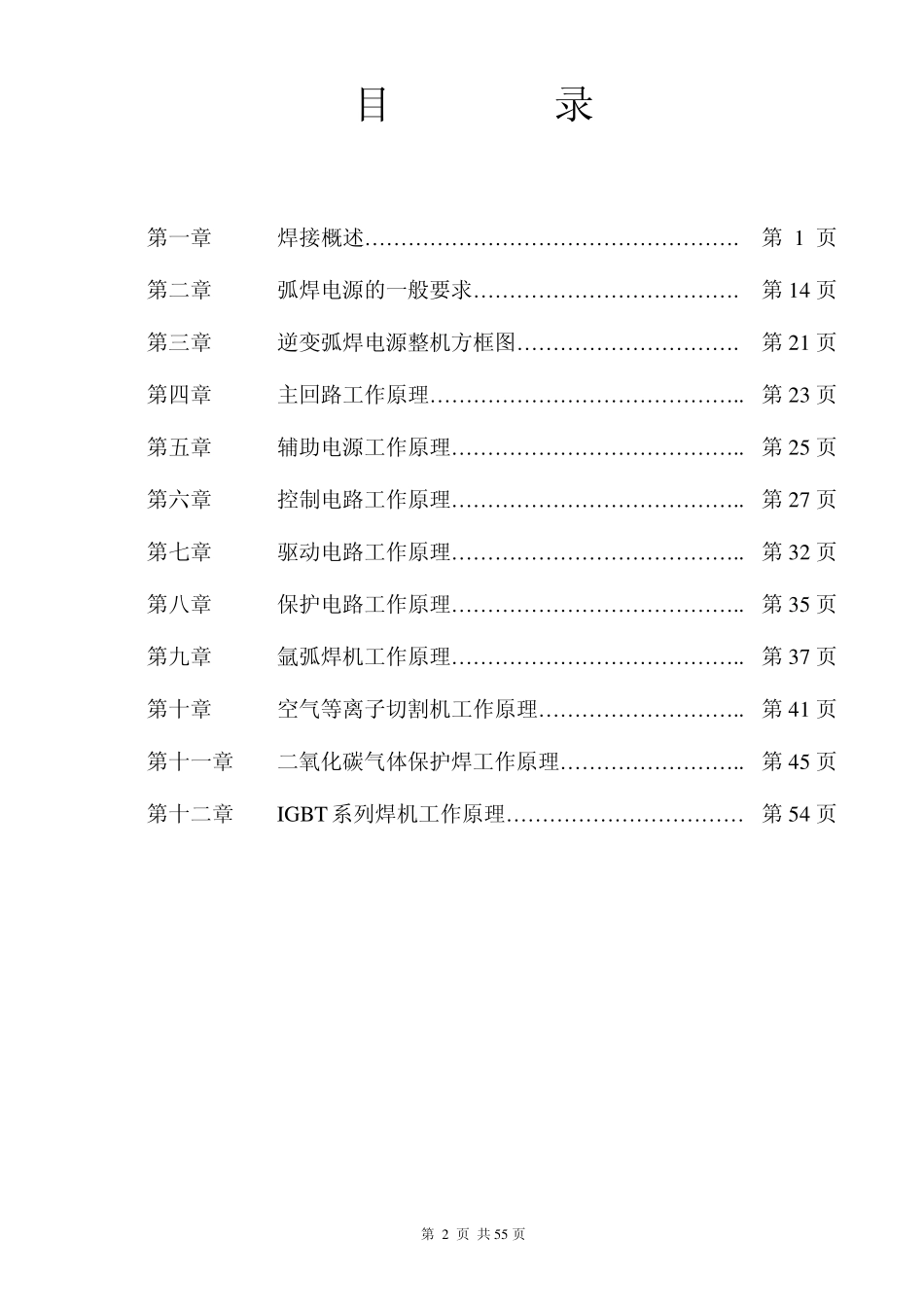

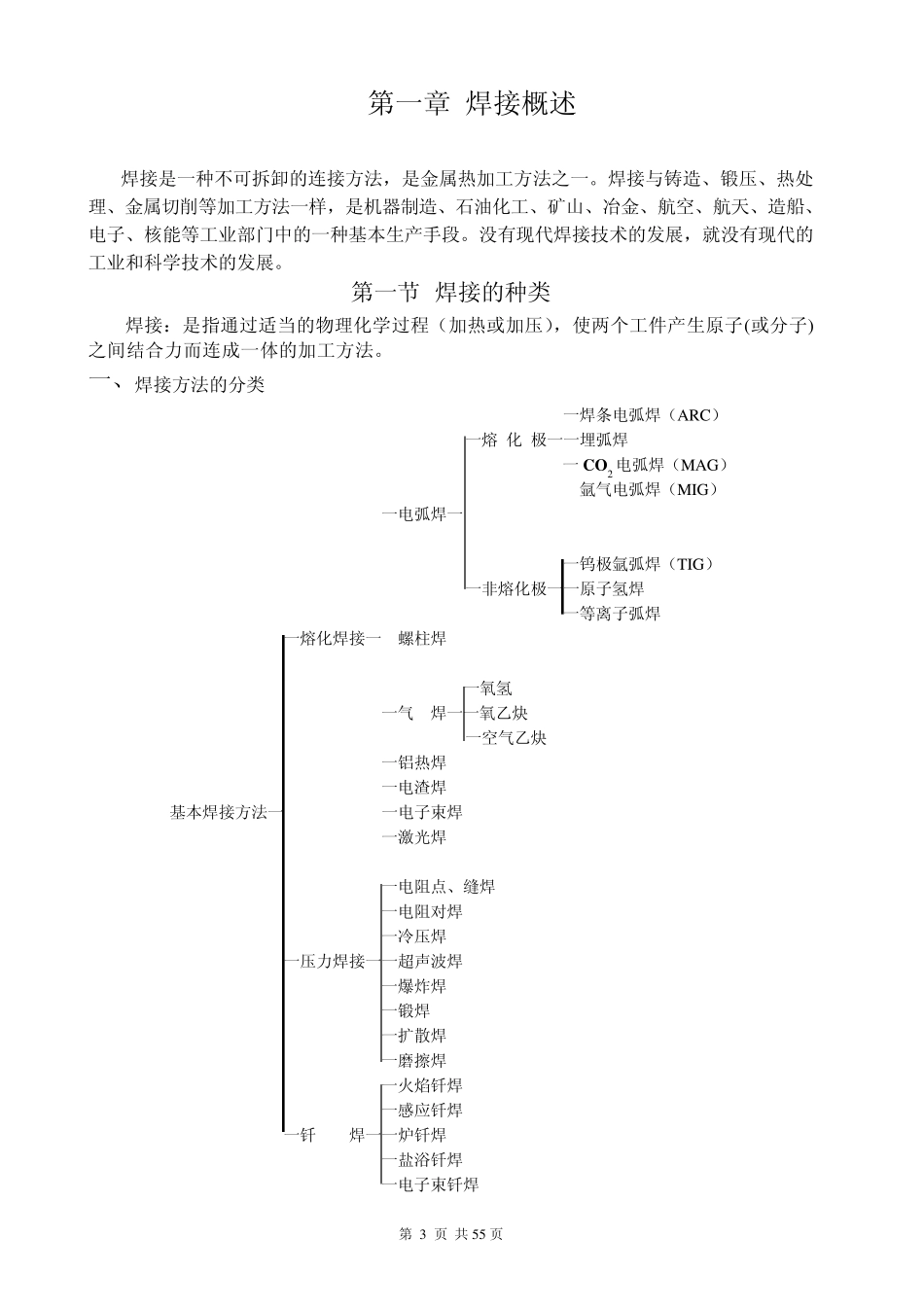

第 1 页 共55 页 产品知识 培训教材 深 圳 市 瑞 凌 实 业 有 限 公 司 SHEN ZHEN SHI RILAND INDUSTRY CO.,LTD 第 2 页 共55 页 目 录 第一章 焊接概述……………………………………………. 第 1 页 第二章 弧焊电源的一般要求………………………………. 第14 页 第三章 逆变弧焊电源整机方框图…………………………. 第21 页 第四章 主回路工作原理…………………………………….. 第23 页 第五章 辅助电源工作原理………………………………….. 第25 页 第六章 控制电路工作原理………………………………….. 第27 页 第七章 驱动电路工作原理………………………………….. 第32 页 第八章 保护电路工作原理………………………………….. 第35 页 第九章 氩弧焊机工作原理………………………………….. 第37 页 第十章 空气等离子切割机工作原理……………………….. 第41 页 第十一章 二氧化碳气体保护焊工作原理…………………….. 第45 页 第十二章 IGBT 系列焊机工作原理…………………………… 第54 页 第 3 页 共55 页 第一章 焊接概述 焊接是一种不可拆卸的连接方法,是金属热加工方法之一。焊接与铸造、锻压、热处理、金属切削等加工方法一样,是机器制造、石油化工、矿山、冶金、航空、航天、造船、电子、核能等工业部门中的一种基本生产手段。没有现代焊接技术的发展,就没有现代的工业和科学技术的发展。 第一节 焊接的种类 焊接:是指通过适当的物理化学过程(加热或加压),使两个工件产生原子(或分子)之间结合力而连成一体的加工方法。 一、焊接方法的分类 一焊条电弧焊(ARC) 一熔 化 极一一埋弧焊 一CO2 电弧焊(MAG) 氩气电弧焊(MIG) 一电弧焊一 一钨极氩弧焊(TIG) 一非熔化极一一原子氢焊 一等离子弧焊 一熔化焊接一 螺柱焊 一氧氢 一气 焊一一氧乙炔 一空气乙炔 一铝热焊 一电渣焊 基本焊接方法一 一电子束焊 一激光焊 一电阻点、缝焊 一电阻对焊 一冷压焊 一压力焊接一一超声波焊 一爆炸焊 一锻焊 一扩散焊 一磨擦焊 一火焰钎焊 一感应钎焊 一钎 焊一一炉钎焊 一盐浴钎焊 一电子束钎焊 第 4 页 共55 页 二、焊接方法的特点 1、焊接过程的本质 就是采用加热、加压或两者并用的办法,使两个分离表面的金属原子之间接达到晶格距离并形成结合力。按照焊接过程中金属所处的状...
