生产厂房电气施工方案VIP专享

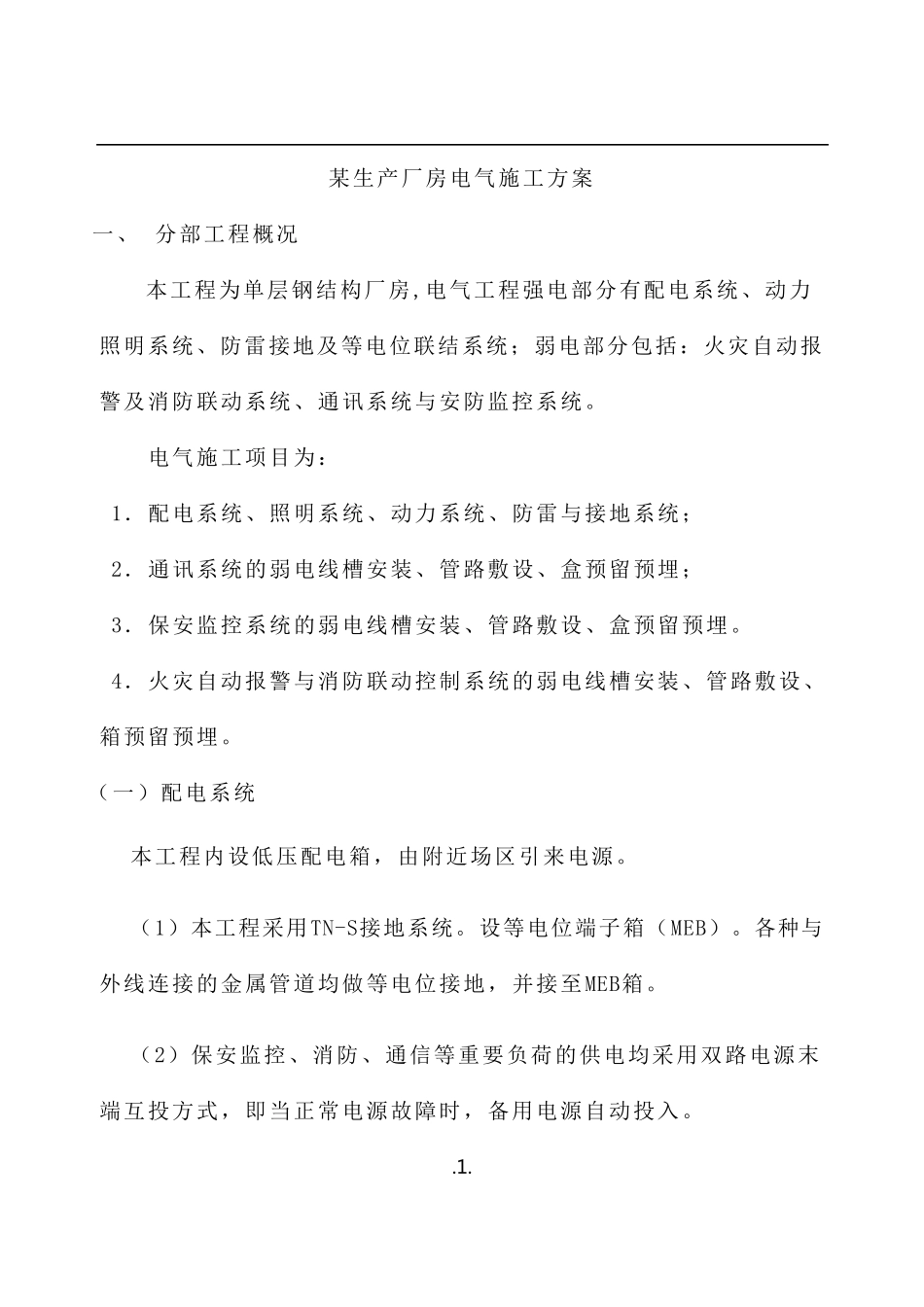

.1 . 某生产厂房电气施工方案 一、 分部工程概况 本工程为单层钢结构厂房,电气工程强电部分有配电系统、动力照明系统、防雷接地及等电位联结系统；弱电部分包括：火灾自动报警及消防联动系统、通讯系统与安防监控系统。 电气施工项目为： 1．配电系统、照明系统、动力系统、防雷与接地系统； 2．通讯系统的弱电线槽安装、管路敷设、盒预留预埋； 3．保安监控系统的弱电线槽安装、管路敷设、盒预留预埋。 4．火灾自动报警与消防联动控制系统的弱电线槽安装、管路敷设、箱预留预埋。 （一）配电系统 本工程内设低压配电箱，由附近场区引来电源。 （1）本工程采用TN-S接地系统。设等电位端子箱（MEB）。各种与外线连接的金属管道均做等电位接地，并接至MEB箱。 （2）保安监控、消防、通信等重要负荷的供电均采用双路电源末端互投方式，即当正常电源故障时，备用电源自动投入。 .2 . （3）本工程低压配电系统采用放射式与树干式相结合的供电方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式供电。 （二）通讯系统 本工程设备选型、系统安装、调试由专业厂家负责。本施工项目包括管路、盒的预埋预留。 （三）火灾自动报警与消防联动控制系统 本工程线缆、设备选型及系统安装、调试由专业厂家负责。本施工项目包括管路、盒的预埋预留。 （四）防雷接地系统 本工程为三级防雷建筑物。接地电阻值不大于1Ω。 （1）本工程在屋顶上设Φ12镀锌圆钢避雷带作为接闪器。避雷网与引下线应可靠焊接。金属屋架、屋面彩钢板与防雷线路进行可靠连接。 （2）本工程按照三级建筑物设置防雷保护措施，采用结构基础作为综合接地装置，防雷保护与电气设备保护接地共用同一接地体，要求综合接地电阻值小于1Ω。本工程配电系统接地为TN-S接地系统。 .3 . 二、质量目标及实现工程质量目标的措施 1．质量方针： 用每个人的工作质量来保证工程质量。对工程形成的全过程实施分阶段的质量控制，保证提供的工程满足顾客要求，提供一流服务，创建一流工程。 2．质量保证措施： 我公司根据GB/TI9002—94—ISO9002—94质量保证体系模式的要求，并针对本工程的特点，建立相应的质量保证体系，通过质量体系持续有效的运行，保证工程质量符合设计和施工验收规范的要求，本着“开拓、服务、奉献、实干”的精神，在施工的全过程精心组织，严格管理科学施工，严格把好质量关，为用户提供一流服务。 （1）不断提高全员...
