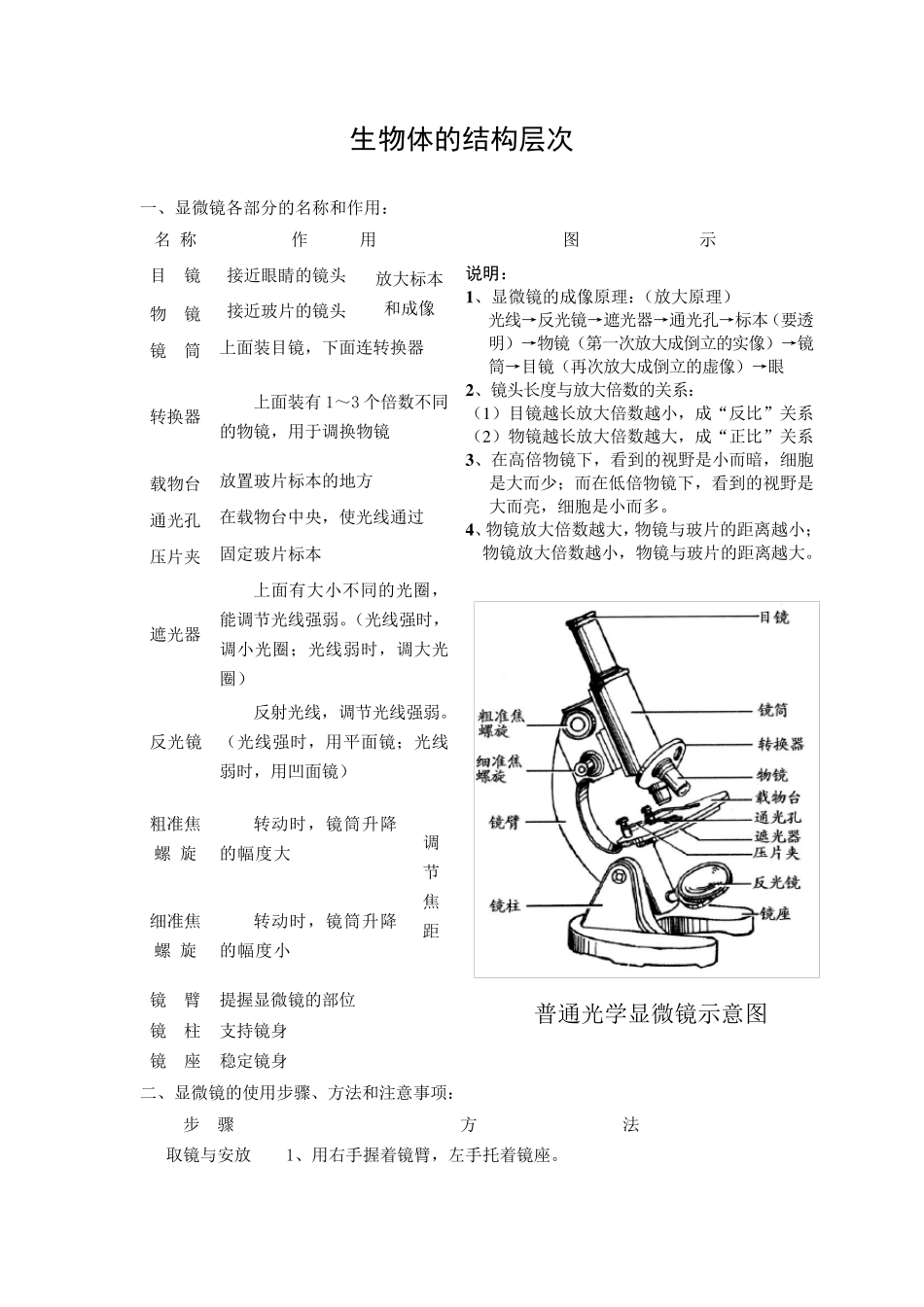

普通光学显微镜示意图 生物体的结构层次 一、显微镜各部分的名称和作用： 名 称 作 用 图 示 目 镜 接近眼睛的镜头 放大标本和成像 说明： 1 、显微镜的成像原理：（放大原理） 光线→反光镜→遮光器→通光孔→标本（要透 明）→物镜（第一次放大成倒立的实像）→镜 筒→目镜（再次放大成倒立的虚像）→眼 2 、镜头长度与放大倍数的关系： （1 ）目镜越长放大倍数越小，成“反比”关系 （2 ）物镜越长放大倍数越大，成“正比”关系 3 、在高倍物镜下，看到的视野是小而暗，细胞 是大而少；而在低倍物镜下，看到的视野是 大而亮，细胞是小而多。 4 、物镜放大倍数越大，物镜与玻片的距离越小； 物镜放大倍数越小，物镜与玻片的距离越大。 物 镜 接近玻片的镜头 镜 筒 上面装目镜，下面连转换器 转换器 上面装有 1～3 个倍数不同的物镜，用于调换物镜 载物台 放置玻片标本的地方 通光孔 在载物台中央，使光线通过 压片夹 固定玻片标本 遮光器 上面有大小不同的光圈，能调节光线强弱。（光线强时，调小光圈；光线弱时，调大光圈） 反光镜 反射光线，调节光线强弱。 （光线强时，用平面镜；光线弱时，用凹面镜） 粗准焦螺 旋 转动时，镜筒升降的幅度大 调 节 焦 距 细准焦螺 旋 转动时，镜筒升降的幅度小 镜 臂 提握显微镜的部位 镜 柱 支持镜身 镜 座 稳定镜身 二、显微镜的使用步骤、方法和注意事项： 步 骤 方 法 取镜与安放 1、用右手握着镜臂，左手托着镜座。 【 取 → 放 → 装 】 2、 把 显 微 镜 放 在 实 验 台 略 偏 左． 的 地 方 ， 距 实 验 台 边 缘 约 5cm。 3、 装 上 目 镜 和 物 镜 。（ 收 放 时 ， 如 果 有 御 下 镜 头 才 需 要 这 一 步 ） 对 光 【 升 → 转 → 看 →调 】 1、 用 双 手 【 向 反 时 针 方 向 】 调 粗 准 焦 螺 旋 ， 使 镜 筒 缓 慢 上 升 。 2、 转 动 转 换 器 ， 使 低 倍 物 镜 对 准 通 光 孔 。 3、 转 动 遮 光 器 ， 调 最 大 的 光 圈 。 4、 用 左 眼 向 目 镜 内 看 ， 右 眼 同 时 睁 开 。 5、 用 双 手 转 动 反 光 镜 ， 使 光 线 反 射 到 镜 筒 内 ， 直 至 视 野 内 呈 现 一 个 明亮 的 视 野 为 止 。 放 ...
