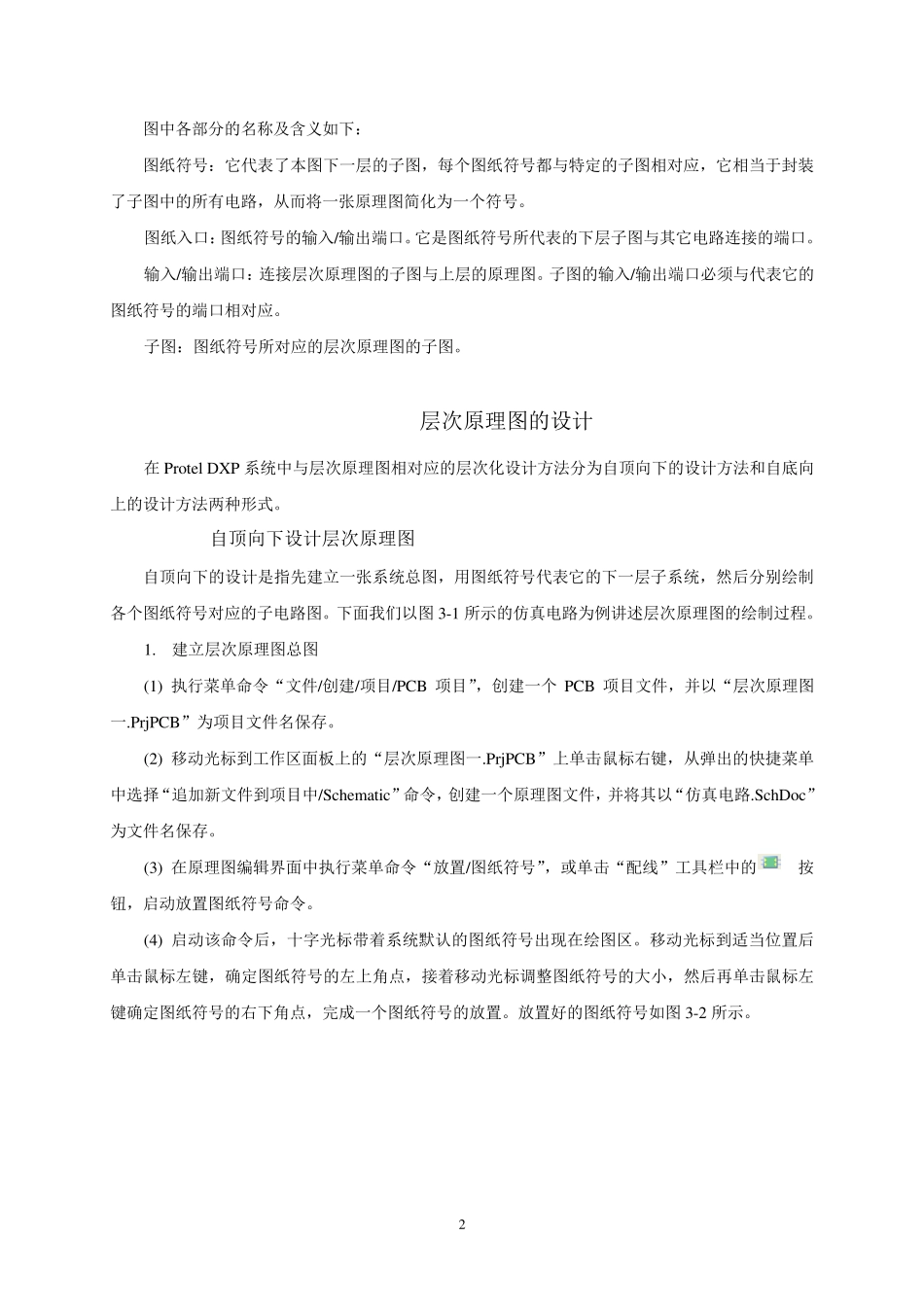

1 第3章 层次原理图 教 学 目 标 : 1. 了解: 层次原理图有关概念。 2. 理解: 层次原理图的两种绘制方法。 3. 应用: 能够绘制简单的层次原理图。 3.1 有关层次原理图的概念 层次原理图的设计是一种模块化的设计方法。它是将整个电路划分成多个功能模块,分别绘制在多张图纸中,也就是把整个项目原理图用若干个子图来表示。下面我们以图3 -1 所示的仿真电路的层次原理图为例来讲解层次原理图的有关概念。 a) 顶层电路图 b) 子图一 图3-1 仿真电路 图纸符号 图纸入口 输入/输出端口 2 图中各部分的名称及含义如下: 图纸符号:它代表了本图下一层的子图,每个图纸符号都与特定的子图相对应,它相当于封装了子图中的所有电路,从而将一张原理图简化为一个符号。 图纸入口:图纸符号的输入/输出端口。它是图纸符号所代表的下层子图与其它电路连接的端口。 输入/输出端口:连接层次原理图的子图与上层的原理图。子图的输入/输出端口必须与代表它的图纸符号的端口相对应。 子图:图纸符号所对应的层次原理图的子图。 3.2 层次原理图的设计 在Protel DXP 系统中与层次原理图相对应的层次化设计方法分为自顶向下的设计方法和自底向上的设计方法两种形式。 3.2.1 自顶向下设计层次原理图 自顶向下的设计是指先建立一张系统总图,用图纸符号代表它的下一层子系统,然后分别绘制各个图纸符号对应的子电路图。下面我们以图3-1 所示的仿真电路为例讲述层次原理图的绘制过程。 1. 建立层次原理图总图 (1) 执行菜单命令“文件/创建/项目/PCB 项目”,创建一个PCB 项目文件,并以“层次原理图一.PrjPCB”为项目文件名保存。 (2) 移动光标到工作区面板上的“层次原理图一.PrjPCB”上单击鼠标右键,从弹出的快捷菜单中选择“追加新文件到项目中/Schematic”命令,创建一个原理图文件,并将其以“仿真电路.SchDoc”为文件名保存。 (3) 在原理图编辑界面中执行菜单命令“放置/图纸符号”,或单击“配线”工具栏中的 按钮,启动放置图纸符号命令。 (4) 启动该命令后,十字光标带着系统默认的图纸符号出现在绘图区。移动光标到适当位置后单击鼠标左键,确定图纸符号的左上角点,接着移动光标调整图纸符号的大小,然后再单击鼠标左键确定图纸符号的右下角点,完成一个图纸符号的放置。放置好的图纸符号如图3-2 所示。 3 图3 -2 放置好的图纸符号图 图3 -3 “图纸符号”对话框 (5) 双击已放置的图...
