第一章化工设备图样的基本知识

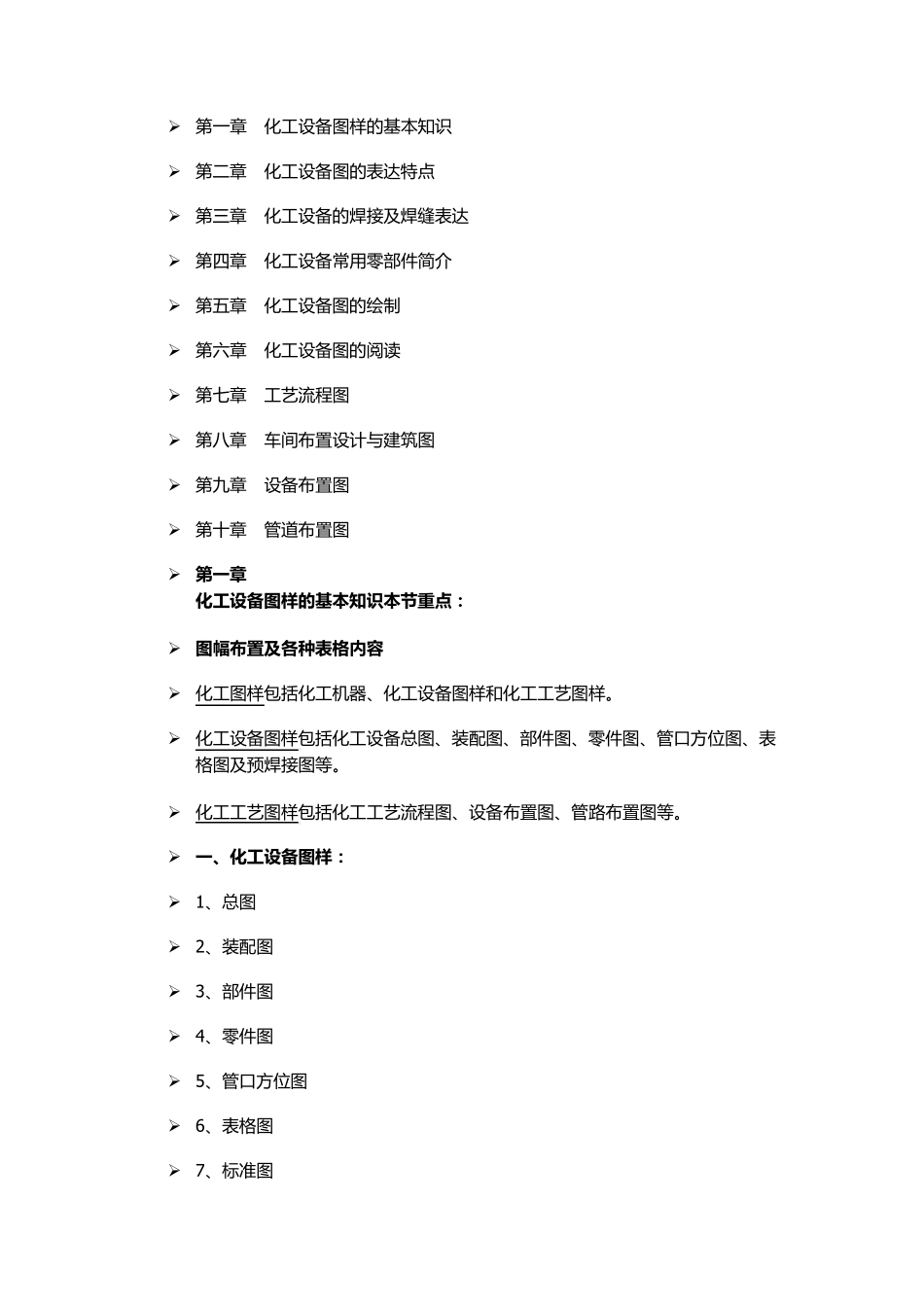

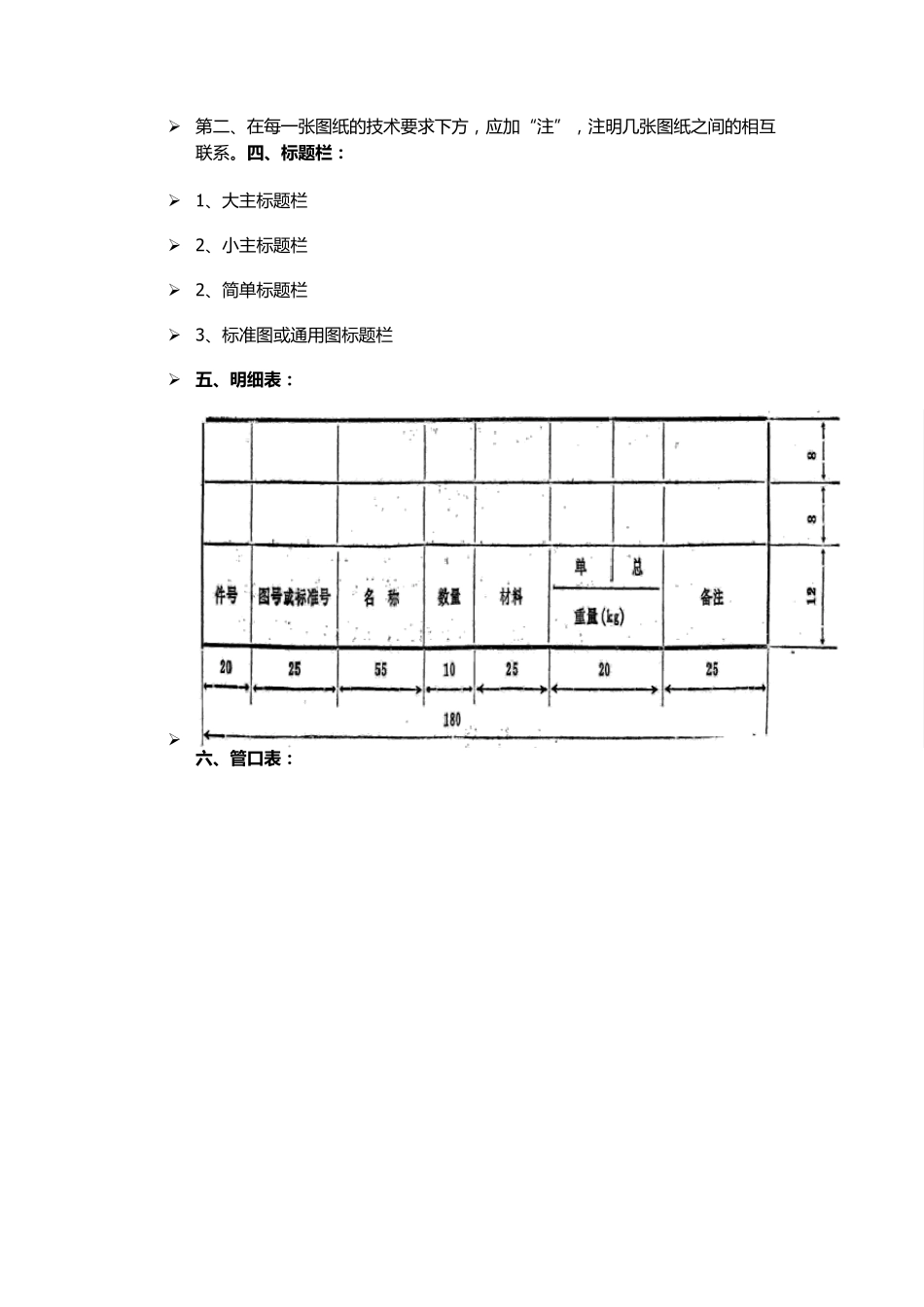

 第 一 章 化 工 设 备 图 样 的 基 本 知 识  第 二 章 化 工 设 备 图 的 表 达 特 点  第 三 章 化 工 设 备 的 焊 接 及 焊 缝 表 达  第 四 章 化 工 设 备 常 用 零 部 件 简 介  第 五 章 化 工 设 备 图 的 绘 制  第 六 章 化 工 设 备 图 的 阅 读  第 七 章 工 艺 流 程 图  第 八 章 车 间 布 置 设 计 与 建 筑 图  第 九 章 设 备 布 置 图  第 十 章 管 道 布 置 图  第 一 章 化 工 设 备 图 样 的 基 本 知 识 本 节 重 点 ：  图 幅 布 置 及 各 种 表 格 内 容  化 工 图 样 包 括 化 工 机 器 、化 工 设 备 图 样 和化 工 工 艺 图 样 。  化 工 设 备 图 样 包 括 化 工 设 备 总图 、装配图 、部 件 图 、零 件 图 、管 口方位图 、表格图 及 预焊 接 图 等。  化 工 工 艺 图 样 包 括 化 工 工 艺 流 程 图 、设 备 布 置 图 、管 路布 置 图 等。  一 、 化 工 设 备 图 样 ：  1、总图  2、装配图  3、部 件 图  4、零 件 图  5、管 口方位图  6、表 格图  7、标准图  8、通用图  二 、化工设备图样的安排格式：  1、装配图兼作总图  2、装配图附零件图  3、部件装配图  4、部件装配图附有零件图  5、零件图  6、装配图附数据表三、图幅排列原则：  装配图、零件图、部件图可排列在同一张纸上。  如果不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。  第一、主要视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸目录等均应安排在第一张图纸上。  第 二 、 在 每 一 张 图 纸 的 技 术 要 求 下 方 ， 应 加 “注”， 注明几张 图 纸 之间的 相互联系。四 、标题栏：  1、 大主标题栏  2、 小主标题栏  2、 简单标题栏  3、 标准图 或通用图 标题栏  五、明细表：  六、管口表：  七 、技术特性表：  用 于 表 示 设 备 本 身 所 有 的 和 所 能 承 受 的 工 艺 参 数 等 。  类 别 有 ： 换...
