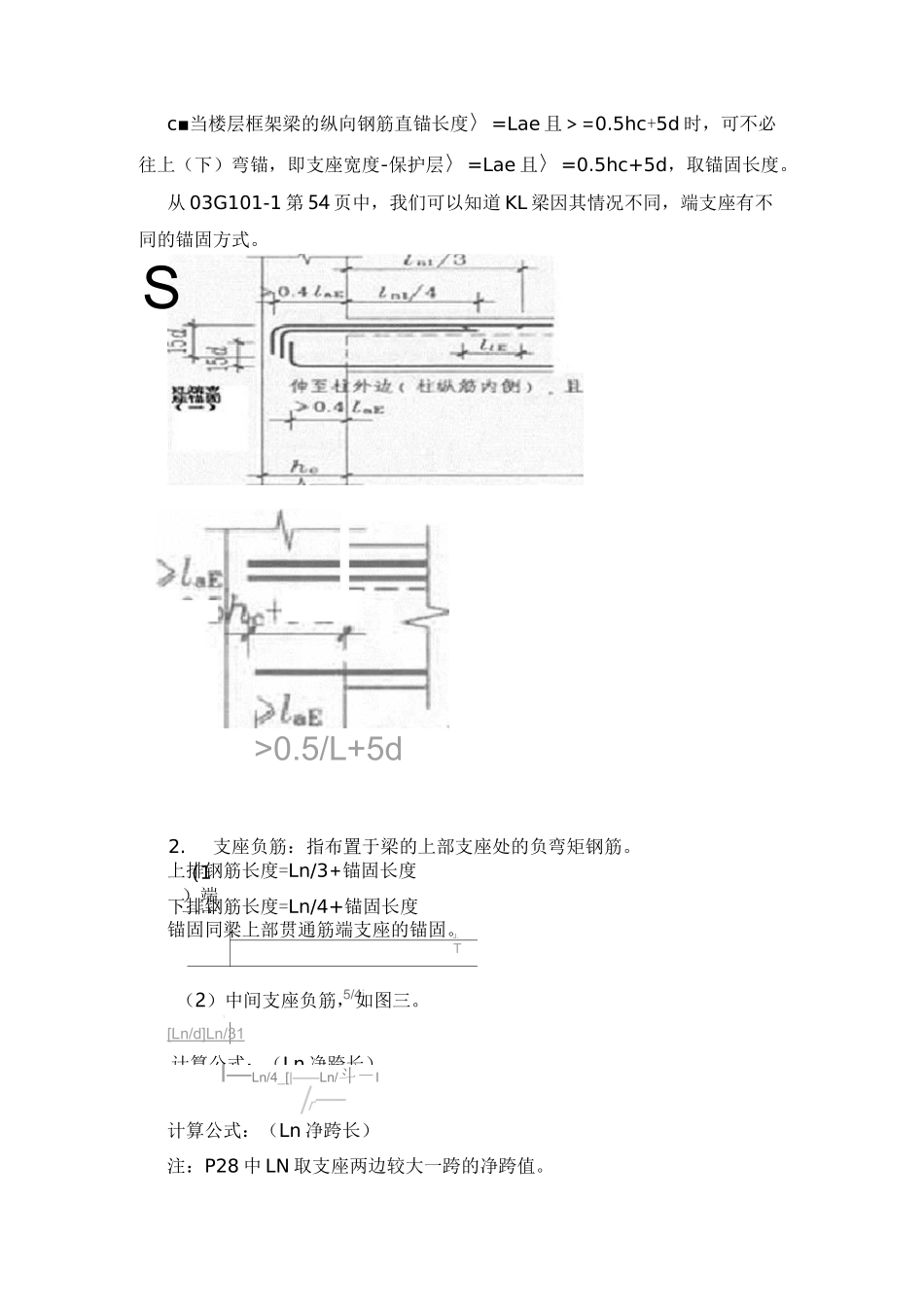

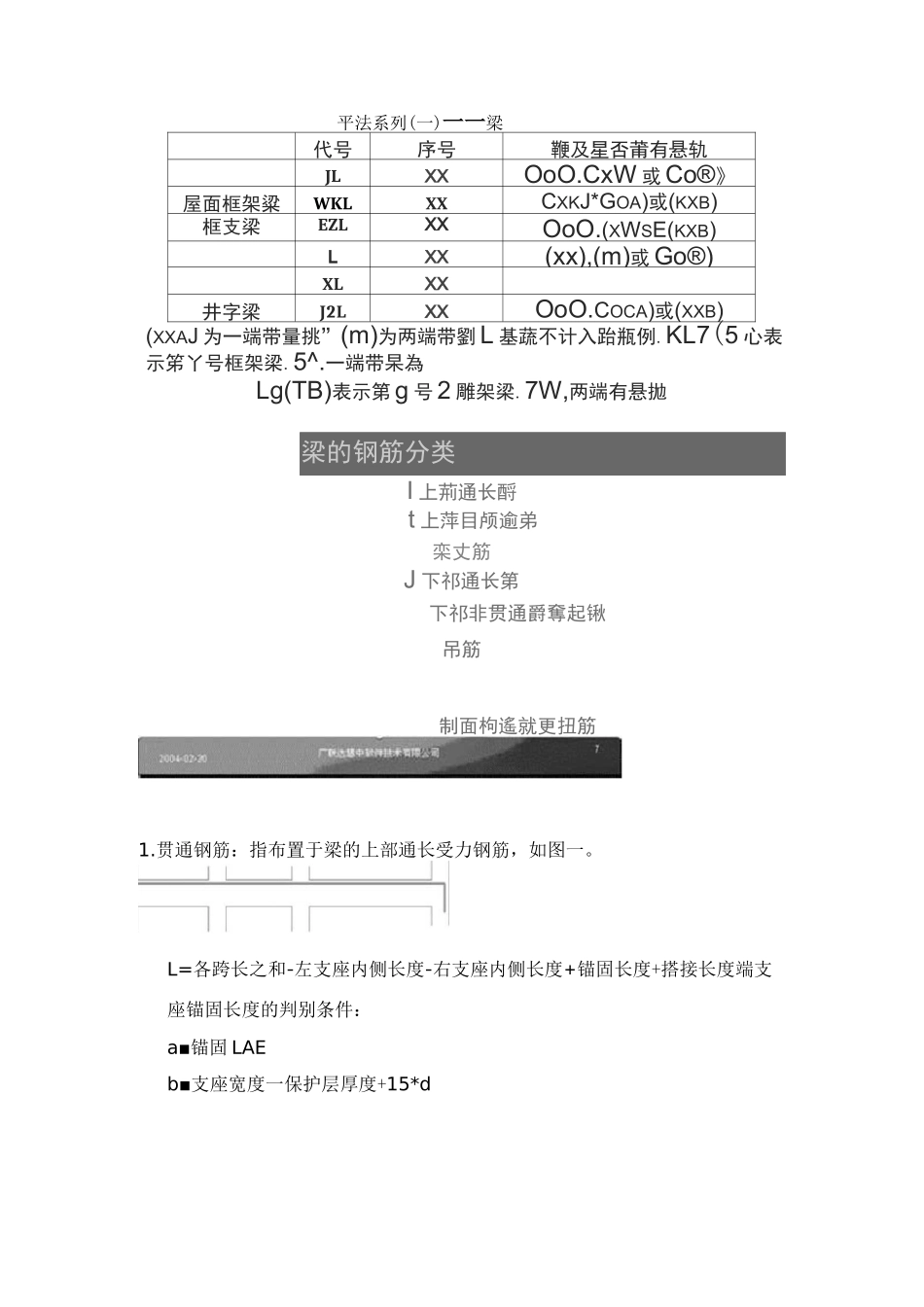

平法系列(一)一一梁代号序号鞭及星否莆有悬轨JLXXOoO.CxW 或 Co®》屋面框架粱WKLXXCXKJ*GOA)或(KXB)框支梁EZLXXOoO.(XWSE(KXB)LXX(xx),(m)或 Go®)XLXX井字梁J2LXXOoO.COCA)或(XXB)(XXAJ 为一端带量挑”(m)为两端带劉 L 基蔬不计入跆瓶例.KL7(5 心表示笫丫号框架梁.5^.一端带杲為Lg(TB)表示第 g 号 2 雕架梁.7W,两端有悬拋梁的钢筋分类I 上荊通长酹t 上萍目颅逾弟栾丈筋J 下祁通长第下祁非贯通爵奪起锹吊筋制面枸遙就更扭筋1.贯通钢筋：指布置于梁的上部通长受力钢筋，如图一。L=各跨长之和-左支座内侧长度-右支座内侧长度+锚固长度+搭接长度端支座锚固长度的判别条件：a■锚固 LAEb■支座宽度一保护层厚度+15*d（1）端支座J.T15/4jc■当楼层框架梁的纵向钢筋直锚长度〉=Lae 且＞=0.5hc+5d 时，可不必往上（下）弯锚，即支座宽度-保护层〉=Lae 且〉=0.5hc+5d，取锚固长度。从 03G101-1 第 54 页中，我们可以知道 KL 梁因其情况不同，端支座有不同的锚固方式。>0.5/L+5d2.支座负筋：指布置于梁的上部支座处的负弯矩钢筋。上排钢筋长度=Ln/3+锚固长度下排钢筋长度=Ln/4+锚固长度锚固同梁上部贯通筋端支座的锚固。（2）中间支座负筋，如图三。[Ln/d]Ln/3 1 I—Ln/4_[|——Ln/斗―I|r—计算公式：（Ln 净跨长）注：P28 中 LN 取支座两边较大一跨的净跨值。S计算公式：（Ln 净跨长）上排钢筋长度=2*Ln/3+支座宽度下排钢筋长度=2*Ln/4+支座宽度3.架立筋：指梁上部连接两支座负弯矩钢筋的连接构造钢筋，起稳固箍筋的作用，如图四。H 聊就 H计算公式：（Ln 净跨长）架立筋长度=Ln/3+2*搭接长度（现在软件中是 150mm）平法中规定，当贯通筋和架立筋同时存在时，取 150mm。4.下部钢筋：指布置于梁的下部通长受力钢筋，如图五。1JJ|!111计算公式：（Ln 净跨长；注：下部钢筋，不分上下排）框架梁下部钢筋=净跨长度+2*锚固长度（或 0.5HC+5D）注：指中间梁跨是短跨的时候，可以直接通过的负筋，如图六Lfi/3计算公式：（Ln 净跨长）上排长度=Ln/3+支座宽度+净跨长度+支座宽度+Ln/3下排长度=Ln/4+支座宽度+净跨长度+支座宽度+Ln/46.下部不伸入支座钢筋：梁的下部两端不伸入支座内锚固的受力钢筋。不伸入支座钢筋二净跨长度-2*0.1LnP60请注意标注方式，如图七。7.侧面构造钢筋：指梁腹板高度超过 450 时，所配置的纵向构造钢筋，即腰筋。作用是抗扭和防梁侧面裂缝功能，如图八。1*1计算公式：（Ln 净跨长）长度二净跨...
