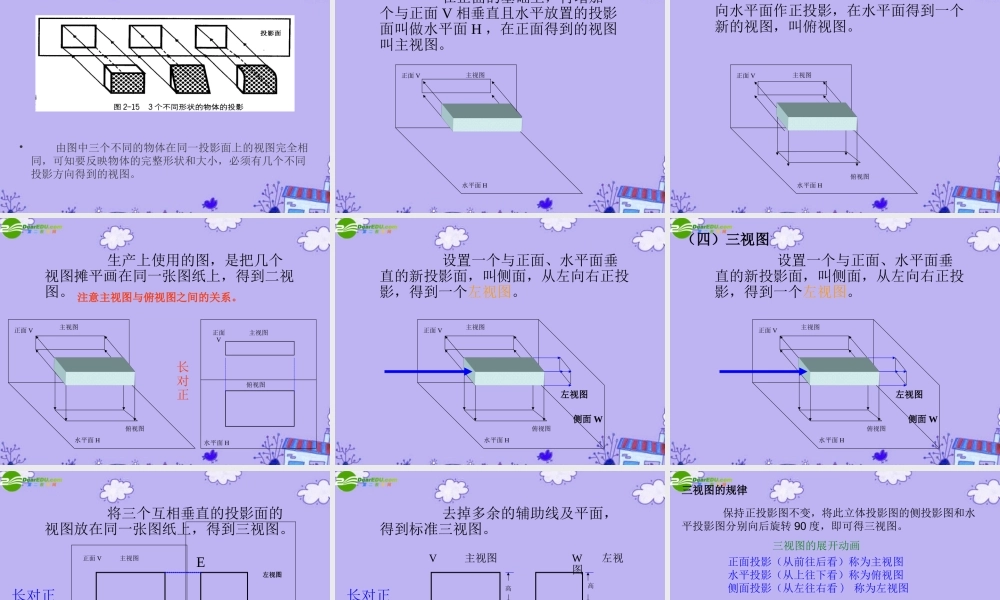

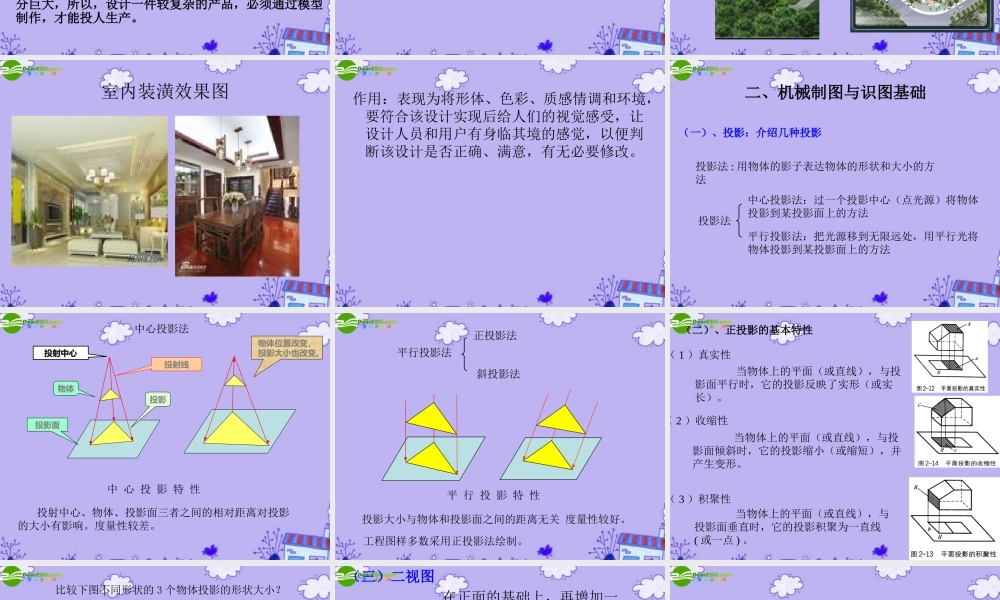

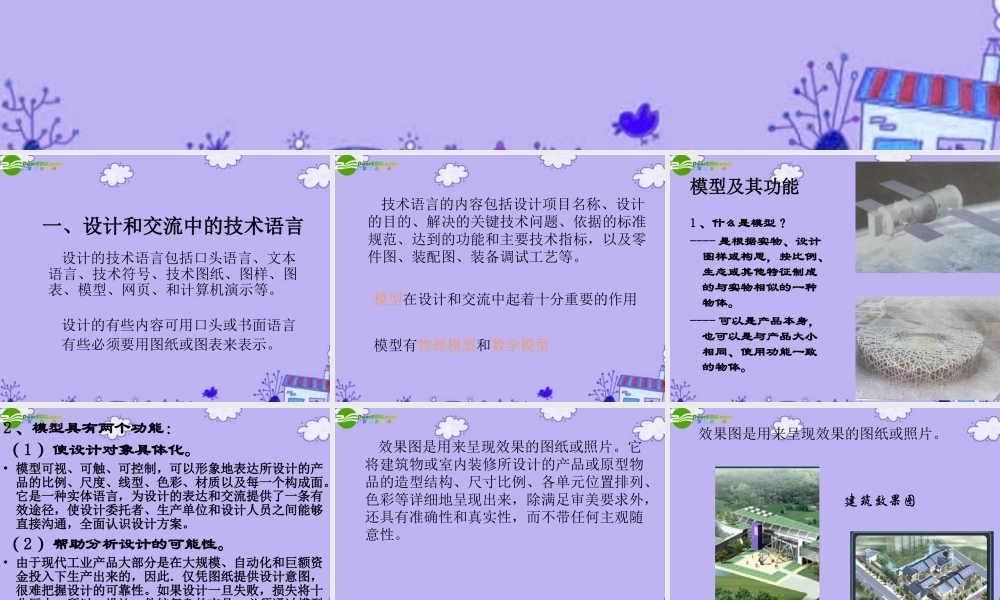

一、设计和交流中的技术语言 设计的技术语言包括口头语言、文本语言、技术符号、技术图纸、图样、图表、模型、网页、和计算机演示等。 设计的有些内容可用口头或书面语言 有些必须要用图纸或图表来表示。 技术语言的内容包括设计项目名称、设计的目的、解决的关键技术问题、依据的标准规范、达到的功能和主要技术指标，以及零件图、装配图、装备调试工艺等。 模型在设计和交流中起着十分重要的作用 模型有物理模型和数学模型 模型及其功能1 、什么是模型？---- 是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。---- 可以是产品本身，也可以是与产品大小相同、使用功能一致的物体。 2 、模型具有两个功能：（ 1 ）使设计对象具体化。• 模型可视、可触、可控制，可以形象地表达所设计的产品的比例、尺度、线型、色彩、材质以及每一个构成面。它是一种实体语言，为设计的表达和交流提供了一条有效途径，使设计委托者、生产单位和设计人员之间能够直接沟通，全面认识设计方案。（ 2 ）帮助分析设计的可能性。• 由于现代工业产品大部分是在大规模、自动化和巨额资金投入下生产出来的，因此．仅凭图纸提供设计意图，很难把握设计的可靠性。如果设计一旦失败，损失将十分巨大，所以，设计一件较复杂的产品，必须通过模型制作，才能投人生产。 效果图是用来呈现效果的图纸或照片。它将建筑物或室内装修所设计的产品或原型物品的造型结构、尺寸比例、各单元位置排列、色彩等详细地呈现出来，除满足审美要求外，还具有准确性和真实性，而不带任何主观随意性。 建筑效果图效果图是用来呈现效果的图纸或照片。 室内装潢效果图 作用：表现为将形体、色彩、质感情调和环境，要符合该设计实现后给人们的视觉感受，让设计人员和用户有身临其境的感觉，以便判断该设计是否正确、满意，有无必要修改。 二、机械制图与识图基础投影法 : 用物体的影子表达物体的形状和大小的方法投影法中心投影法：过一个投影中心（点光源）将物体投影到某投影面上的方法平行投影法：把光源移到无限远处，用平行光将物体投影到某投影面上的方法（一）、投影：介绍几种投影 中心投影法 投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差。中 心 投 影 特 性物体位置改变，投影大小也改变。投射线物体投影面投影投射中心 平行投影法平 行 投 影 特 性投影大小与物体和投影面之间的距离无...
