燃煤锅炉施工组织设计VIP专享

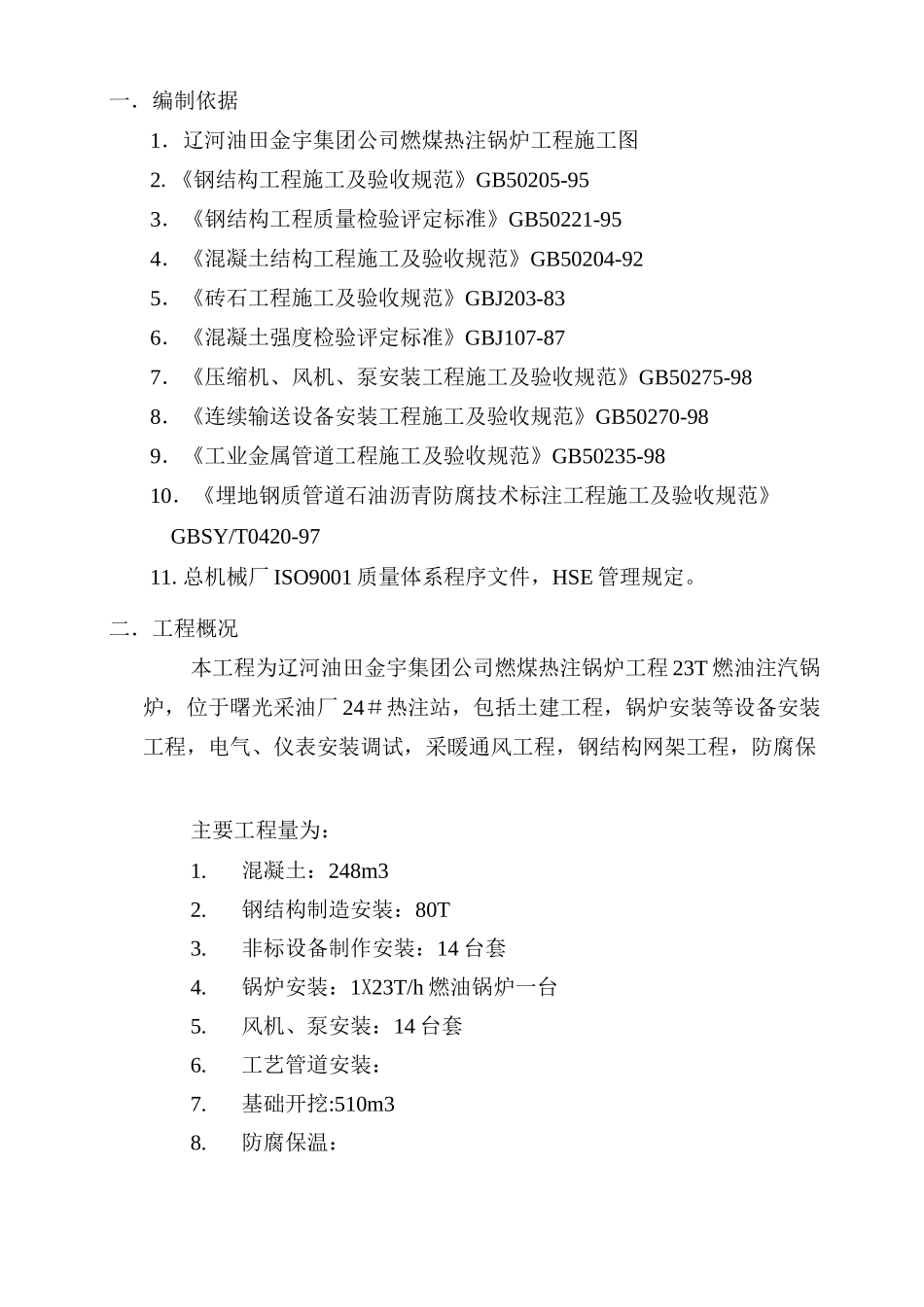

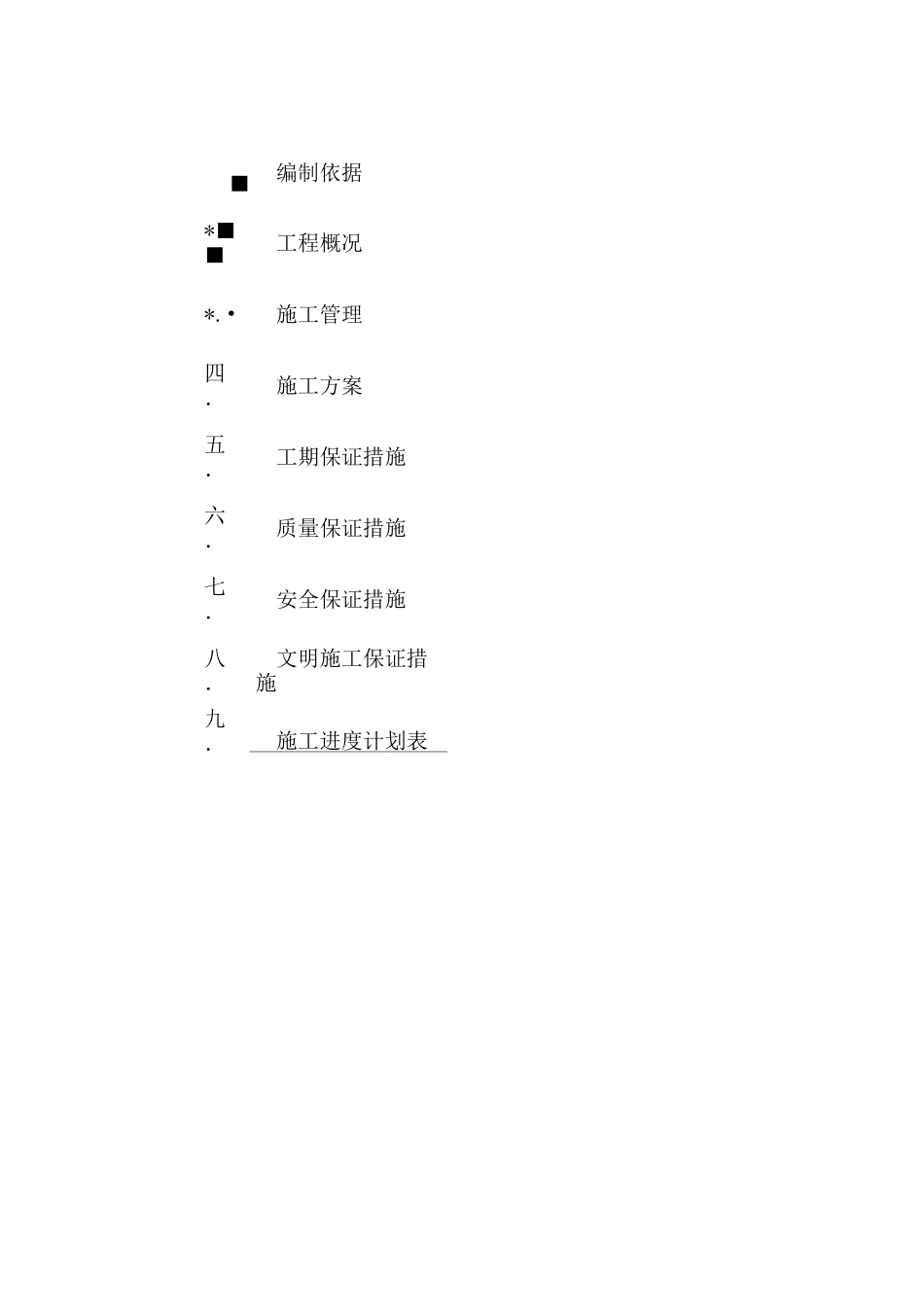

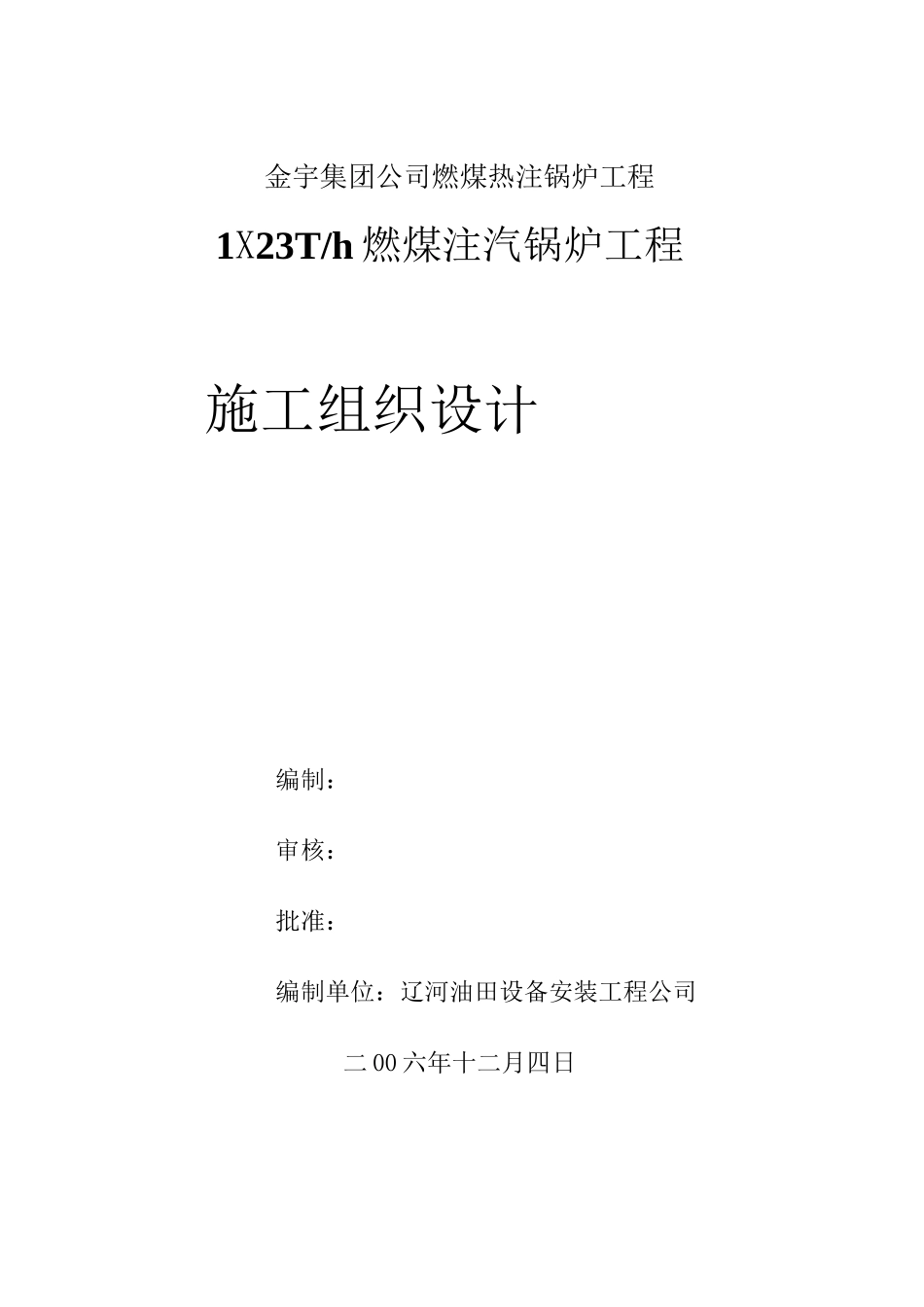

金宇集团公司燃煤热注锅炉工程1X23T/h 燃煤注汽锅炉工程施工组织设计编制：审核：批准：编制单位：辽河油田设备安装工程公司二 00 六年十二月四日■编制依据*■■工程概况*.•施工管理四．施工方案五．工期保证措施六．质量保证措施七．安全保证措施八．文明施工保证措施九．施工进度计划表一．编制依据1．辽河油田金宇集团公司燃煤热注锅炉工程施工图2.《钢结构工程施工及验收规范》GB50205-953．《钢结构工程质量检验评定标准》GB50221-954．《混凝土结构工程施工及验收规范》GB50204-925．《砖石工程施工及验收规范》GBJ203-836．《混凝土强度检验评定标准》GBJ107-877．《压缩机、风机、泵安装工程施工及验收规范》GB50275-988．《连续输送设备安装工程施工及验收规范》GB50270-989．《工业金属管道工程施工及验收规范》GB50235-9810．《埋地钢质管道石油沥青防腐技术标注工程施工及验收规范》GBSY/T0420-9711.总机械厂 ISO9001 质量体系程序文件，HSE 管理规定。二．工程概况本工程为辽河油田金宇集团公司燃煤热注锅炉工程 23T 燃油注汽锅炉，位于曙光采油厂 24＃热注站，包括土建工程，锅炉安装等设备安装工程，电气、仪表安装调试，采暖通风工程，钢结构网架工程，防腐保主要工程量为：1.混凝土：248m32.钢结构制造安装：80T3.非标设备制作安装：14 台套4.锅炉安装：1X23T/h 燃油锅炉一台5.风机、泵安装：14 台套6.工艺管道安装：7.基础开挖:510m38.防腐保温：9.阀门安装：G41C-6DN1001 台G41C-6DN808 台G41C-6DN653 台G41C-6DN507 台G41C-6DN403 台Z41H-16CDN1504 台Z41H-16CDN1003 台Z41H-16CDN1253 台Z41H-16CDN806 台Z41H-16CDN509 台J41H-16CDN15~DN6516台J65Y-320DN20~DN8018 台三．施工管理1．总体施工要求：a.本工程全面推行 HSE 项目管理。b. 按照 ISO9001 质量保证体系标准及压力管道质量手册、程序文件要求进行。（为配合总厂及锅炉厂取换证工作）c.完好设备和成品保护，防止污染和破坏。d 根据工程情况，编制施工进度计划，确保工程按期高质的完成。2. 现场施工组织：现场施工由生产负责人总体安排，管理人员配合，施工队长带领工人具体实施。拟分成四个作业队同时施工，分别明负责钢结构基础的浇筑；钢构件预制、安装，设备及工艺管道的安装，锅炉安装：电气仪表自动化安装；防腐保温四个作业队施工配合要合理，施工组织机构如下表。3.施工人员配置：1）施工管理人员 2 名，土建技术员 1 名...
