泵送混凝土施工泵管固定方案

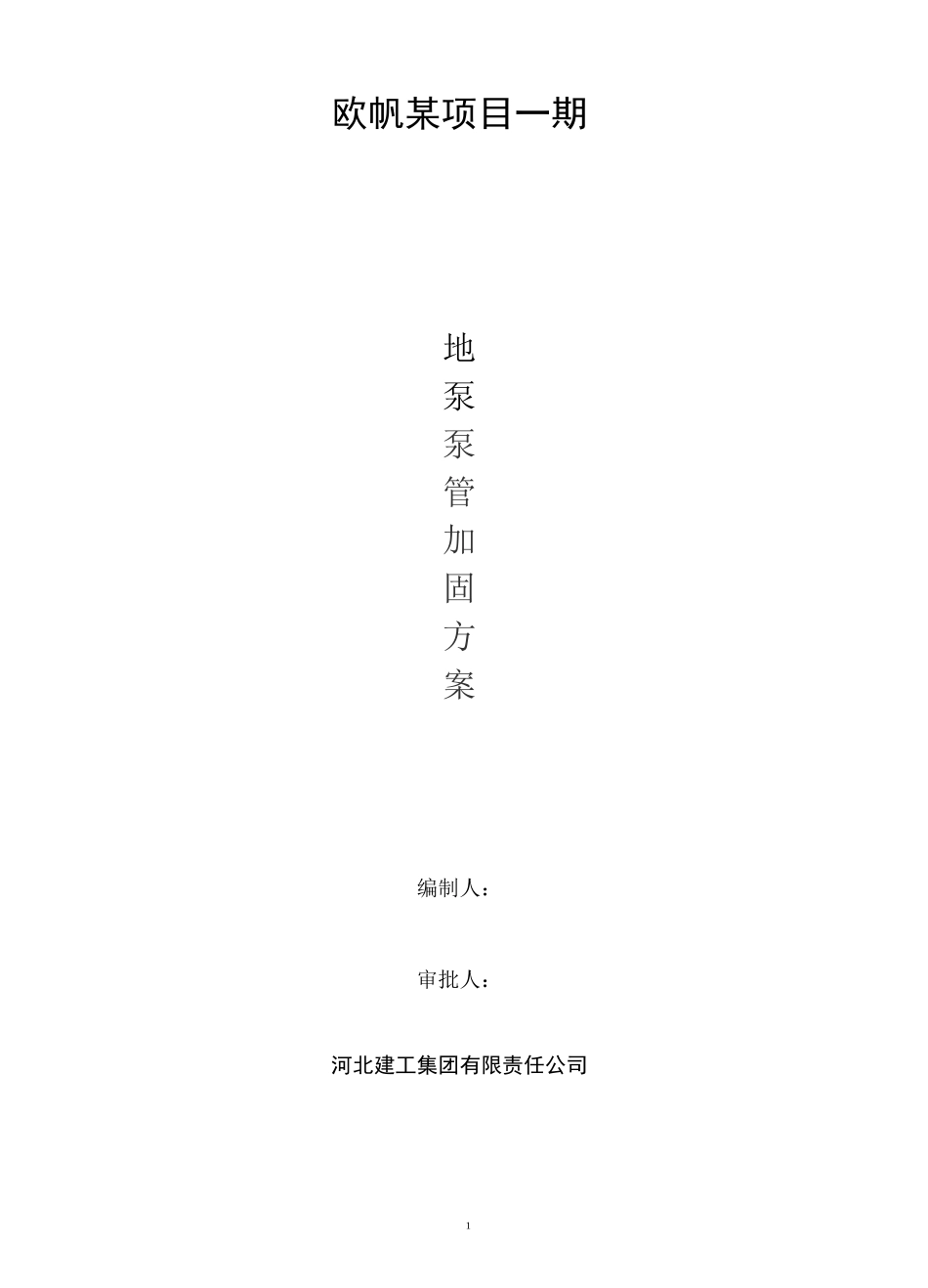

泵送混凝土施工泵管固定方案_第1页
1/11

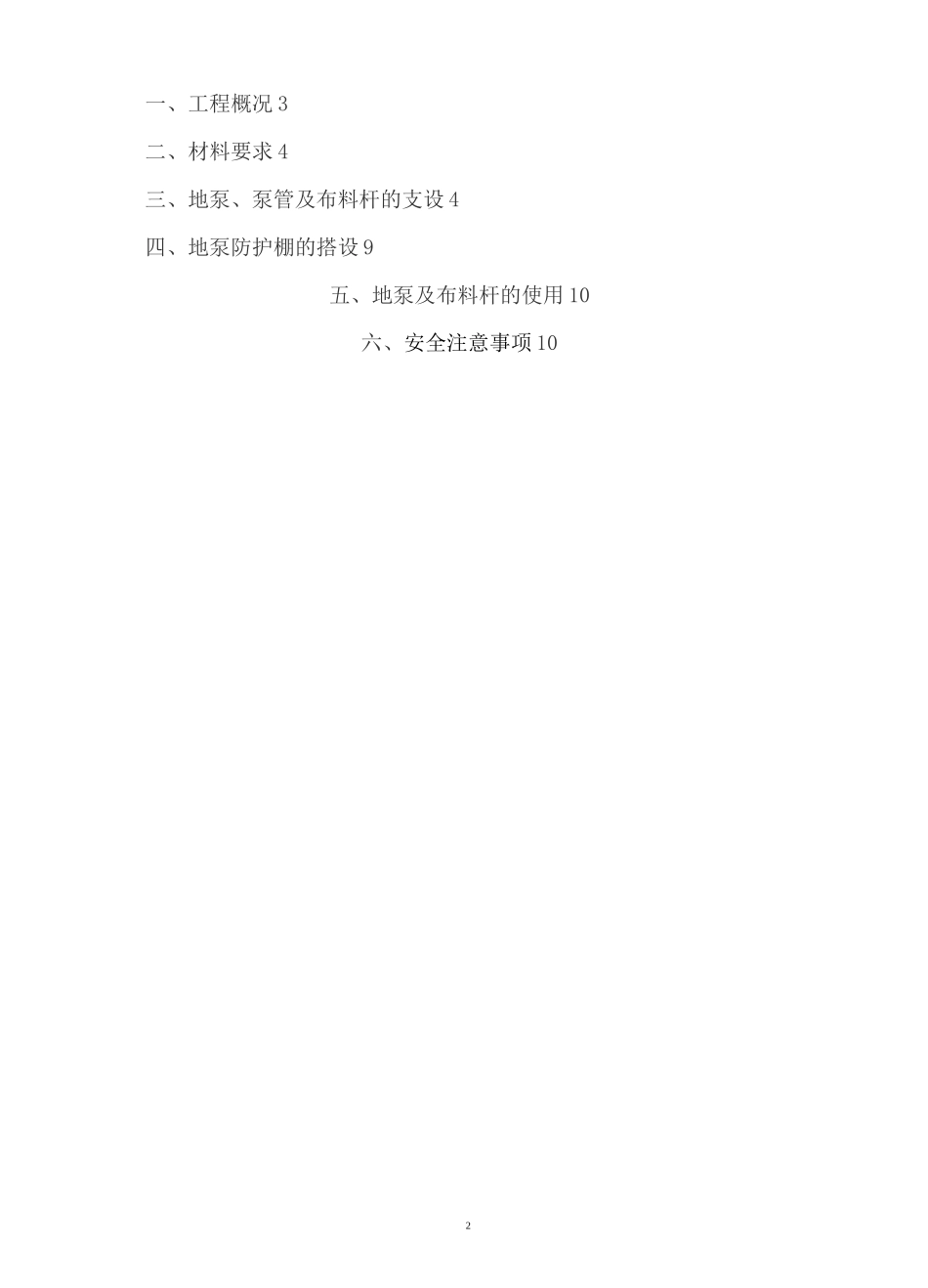

泵送混凝土施工泵管固定方案_第2页
2/11

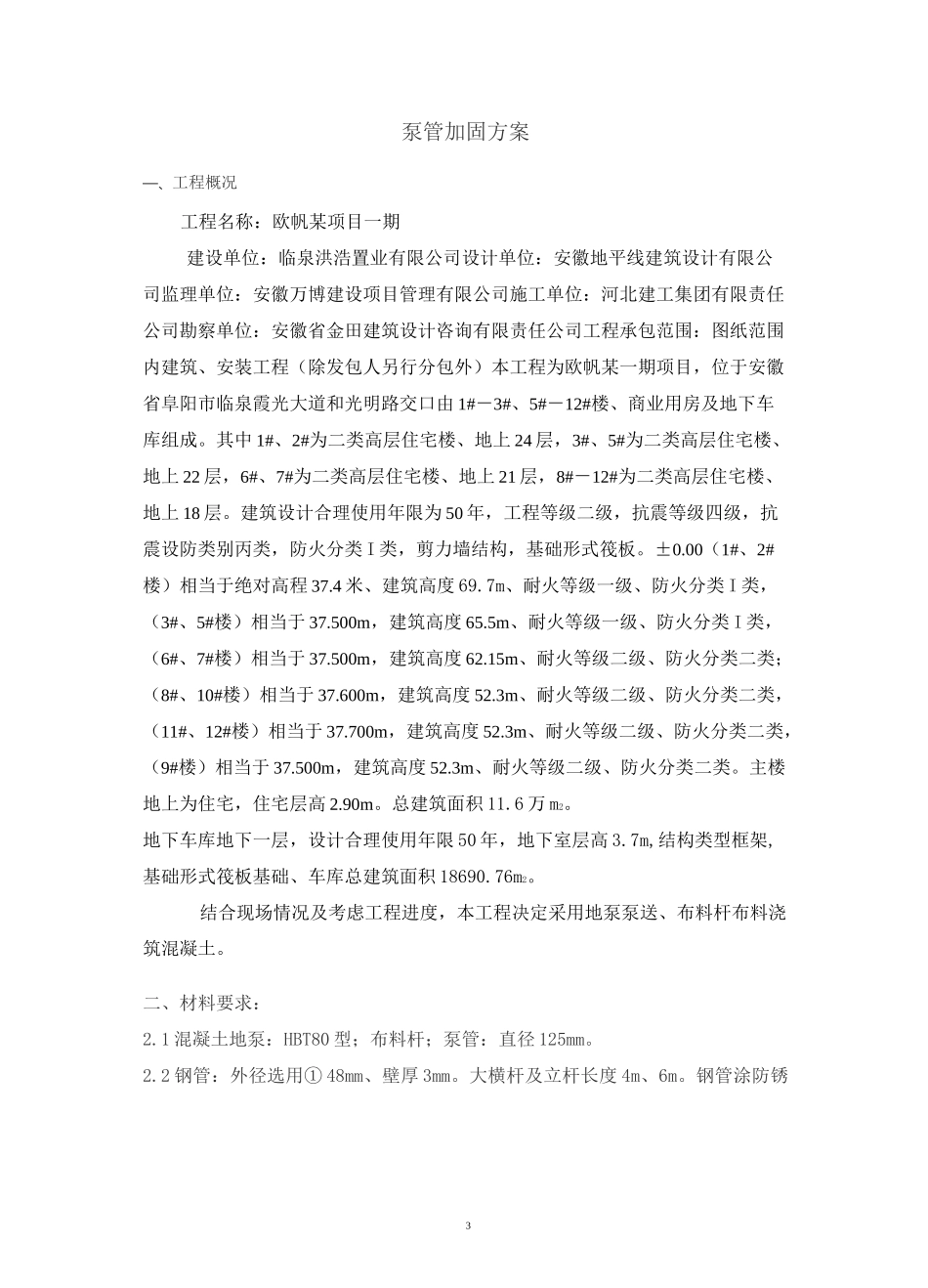

泵送混凝土施工泵管固定方案_第3页
3/11
1欧帆某项目一期地泵泵管加固方案编制人:审批人:河北建工集团有限责任公司2一、工程概况 3二、材料要求 4三、地泵、泵管及布料杆的支设 4四、地泵防护棚的搭设 9五、地泵及布料杆的使用 10六、安全注意事项 103泵管加固方案—、工程概况工程名称:欧帆某项目一期建设单位:临泉洪浩置业有限公司设计单位:安徽地平线建筑设计有限公司监理单位:安徽万博建设项目管理有限公司施工单位:河北建工集团有限责任公司勘察单位:安徽省金田建筑设计咨询有限责任公司工程承包范围:图纸范围内建筑、安装工程(除发包人另行分包外)本工程为欧帆某一期项目,位于安徽省阜阳市临泉霞光大道和光明路交口由 1#-3#、5#-12#楼、商业用房及地下车库组成。其中 1#、2#为二类高层住宅楼、地上 24 层,3#、5#为二类高层住宅楼、地上 22 层,6#、7#为二类高层住宅楼、地上 21 层,8#-12#为二类高层住宅楼、地上 18 层。建筑设计合理使用年限为 50 年,工程等级二级,抗震等级四级,抗震设防类别丙类,防火分类 I 类,剪力墙结构,基础形式筏板。±0.00(1#、2#楼)相当于绝对高程 37.4 米、建筑高度 69.7m、耐火等级一级、防火分类 I 类,(3#、5#楼)相当于 37.500m,建筑高度 65.5m、耐火等级一级、防火分类 I 类,(6#、7#楼)相当于 37.500m,建筑高度 62.15m、耐火等级二级、防火分类二类;(8#、10#楼)相当于 37.600m,建筑高度 52.3m、耐火等级二级、防火分类二类,(11#、12#楼)相当于 37.700m,建筑高度 52.3m、耐火等级二级、防火分类二类,(9#楼)相当于 37.500m,建筑高度 52.3m、耐火等级二级、防火分类二类。主楼地上为住宅,住宅层高 2.90m。总建筑面积 11.6 万 m2。地下车库地下一层,设计合理使用年限 50 年,地下室层高 3.7m,结构类型框架,基础形式筏板基础、车库总建筑面积 18690.76m2。结合现场情况及考虑工程进度,本工程决定采用地泵泵送、布料杆布料浇筑混凝土。二、材料要求:2.1 混凝土地泵:HBT80 型;布料杆;泵管:直径 125mm。2.2 钢管:外径选用① 48mm、壁厚 3mm。大横杆及立杆长度 4m、6m。钢管涂防锈4漆。2.3 扣件:扣件不能有裂纹、气孔、砂眼等缺陷。扣件与钢管的贴和面要接触良好,扣件夹紧钢管时,开口处的最小距离要小于 5mm,扣件的活动部位应使其转动灵活,旋转扣件的两旋转面间隙小于 1mm。2.4 木脚手板:脚手板采用白松木板,板厚为 50mm、板宽为 200mm...
