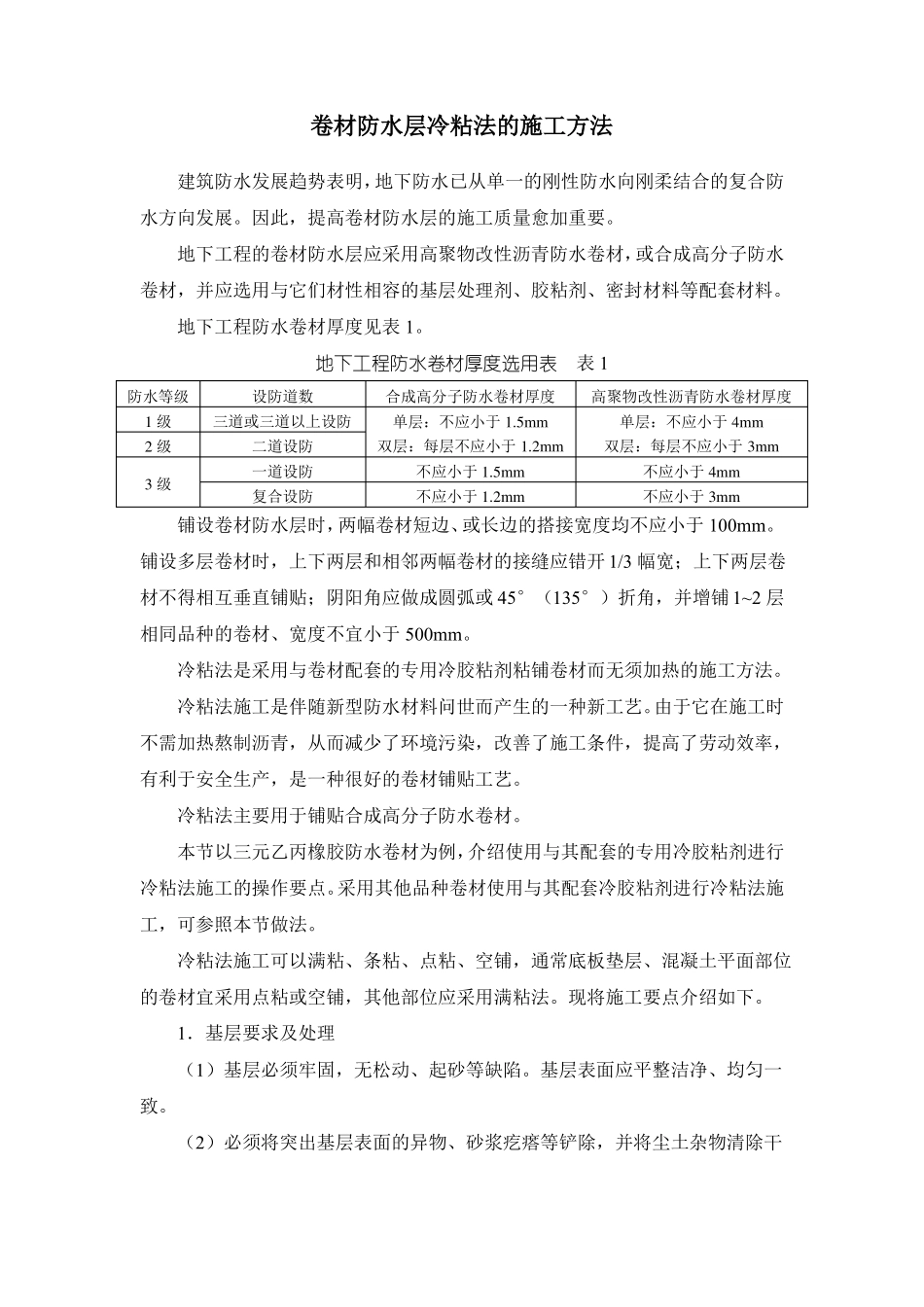

卷材防水层冷粘法的施工方法

卷材防水层冷粘法的施工方法建筑防水发展趋势表明，地下防水已从单一的刚性防水向刚柔结合的复合防水方向发展。因此，提高卷材防水层的施工质量愈加重要。地下工程的卷材防水层应采用高聚物改性沥青防水卷材，或合成高分子防水卷材，并应选用与它们材性相容的基层处理剂、胶粘剂、密封材料等配套材料。地下工程防水卷材厚度见表 1。地下工程防水卷材厚度选用表表 1防水等级1 级2 级3 级设防道数三道或三道以上设防二道设防一道设防复合设防合成高分子防水卷材厚度单层：不应小于 1.5mm双层：每层不应小于 1.2mm不应小于 1.5mm不应小于 1.2mm高聚物改性沥青防水卷材厚度单层：不应小于 4mm双层：每层不应小于 3mm不应小于 4mm不应小于 3mm铺设卷材防水层时，两幅卷材短边、或长边的搭接宽度均不应小于 100mm。铺设多层卷材时，上下两层和相邻两幅卷材的接缝应错开 1/3 幅宽；上下两层卷材不得相互垂直铺贴；阴阳角应做成圆弧或 45°（135°）折角，并增铺 1~2 层相同品种的卷材、宽度不宜小于 500mm。冷粘法是采用与卷材配套的专用冷胶粘剂粘铺卷材而无须加热的施工方法。冷粘法施工是伴随新型防水材料问世而产生的一种新工艺。由于它在施工时不需加热熬制沥青，从而减少了环境污染，改善了施工条件，提高了劳动效率，有利于安全生产，是一种很好的卷材铺贴工艺。冷粘法主要用于铺贴合成高分子防水卷材。本节以三元乙丙橡胶防水卷材为例，介绍使用与其配套的专用冷胶粘剂进行冷粘法施工的操作要点。采用其他品种卷材使用与其配套冷胶粘剂进行冷粘法施工，可参照本节做法。冷粘法施工可以满粘、条粘、点粘、空铺，通常底板垫层、混凝土平面部位的卷材宜采用点粘或空铺，其他部位应采用满粘法。现将施工要点介绍如下。1．基层要求及处理（1）基层必须牢固，无松动、起砂等缺陷。基层表面应平整洁净、均匀一致。（2）必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。（3）基层若高低不平或凹坑较大时，应用掺加 108 胶（占水泥重量的 15%）的 1：3 水泥砂浆抹平。（4）基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或圆弧。（5）基层应干燥，含水率宜小于9%，测定方法是：将1m 见方的三元乙丙橡胶卷材覆盖在基层表面上，静置 2~3h，若覆盖处的基层表面无水印，...
