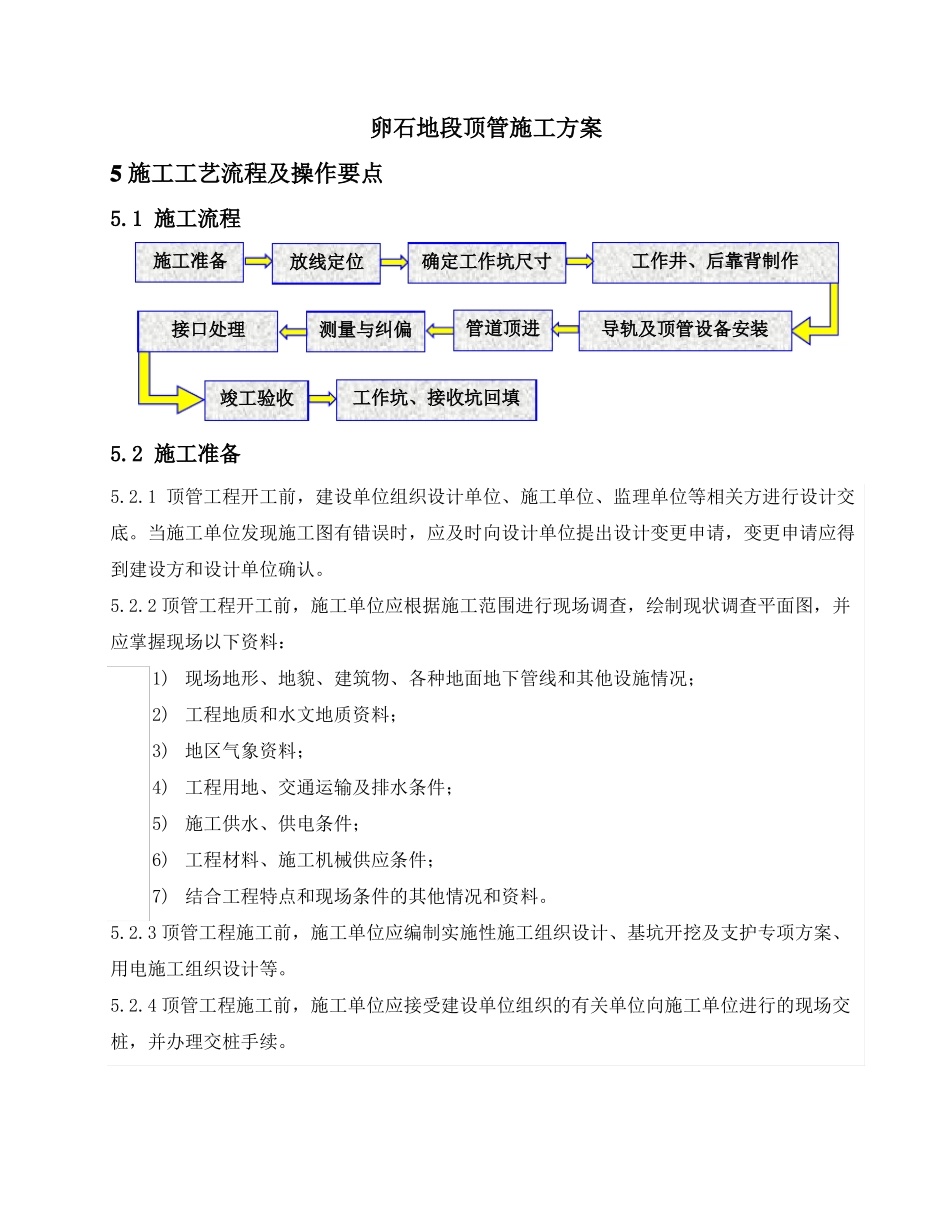

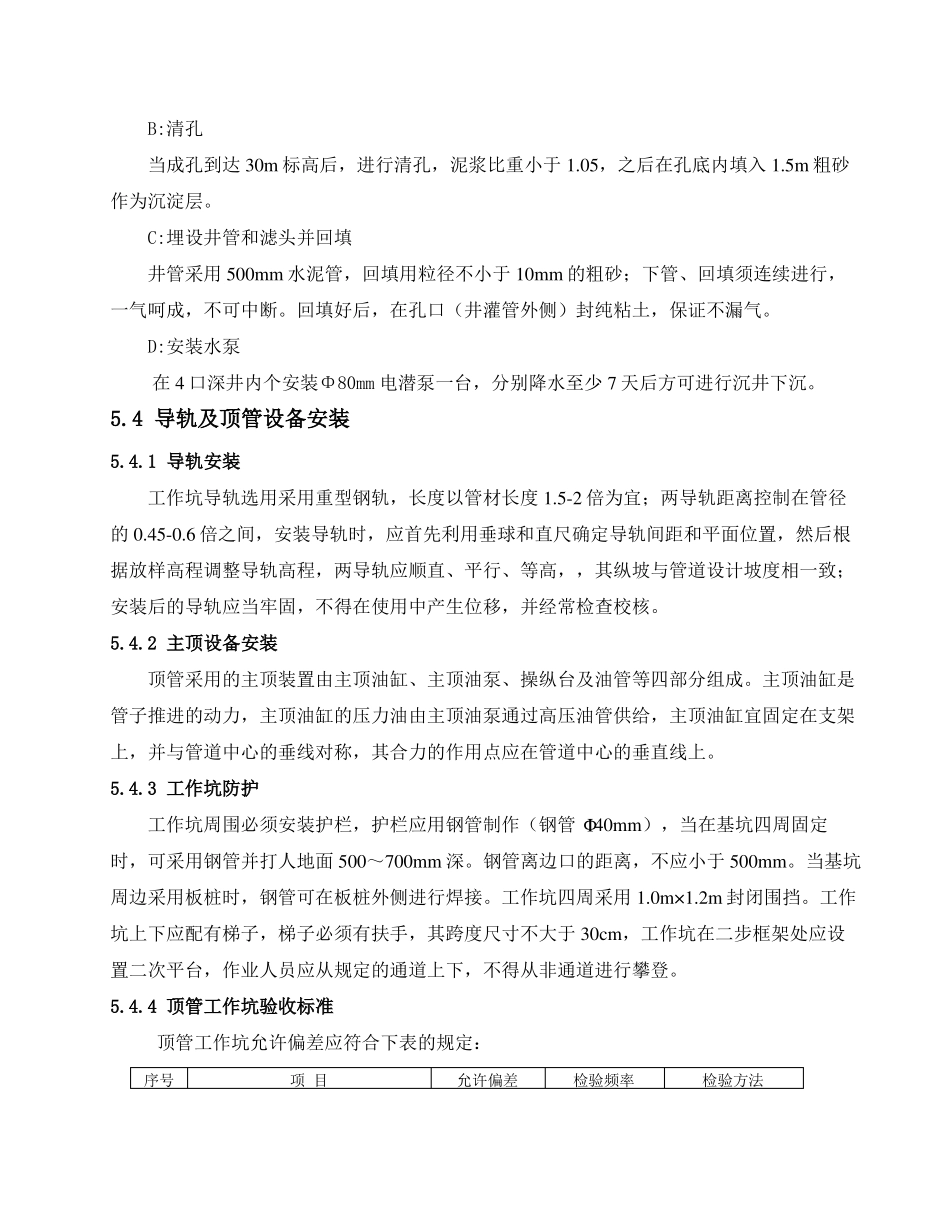

卵石地段顶管施工方案5 施工工艺流程及操作要点5.1 施工流程竣工验收工作坑、接收坑回填接口处理测量与纠偏管道顶进导轨及顶管设备安装施工准备放线定位确定工作坑尺寸工作井、后靠背制作5.2 施工准备5.2.1 顶管工程开工前，建设单位组织设计单位、施工单位、监理单位等相关方进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出设计变更申请，变更申请应得到建设方和设计单位确认。5.2.2 顶管工程开工前，施工单位应根据施工范围进行现场调查，绘制现状调查平面图，并应掌握现场以下资料：1) 现场地形、地貌、建筑物、各种地面地下管线和其他设施情况；2) 工程地质和水文地质资料；3) 地区气象资料；4) 工程用地、交通运输及排水条件；5) 施工供水、供电条件；6) 工程材料、施工机械供应条件；7) 结合工程特点和现场条件的其他情况和资料。5.2.3 顶管工程施工前，施工单位应编制实施性施工组织设计、基坑开挖及支护专项方案、用电施工组织设计等。5.2.4 顶管工程施工前，施工单位应接受建设单位组织的有关单位向施工单位进行的现场交桩，并办理交桩手续。5.2.5 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，采取保护措施并经常校核。5.2.6 对已建管道、构筑物等与新建管道衔接的平面位置和高程，开工前应进行校对复核。5.3 工作井及后靠背制作（1）因管径较大，穿越长度较长。为保证顶管穿越安全顺利进行，工作井采用钢筋混凝土结构。沉井尺寸为宽 5m，长 7m，高 7m，壁厚 50cm，采用钢筋混凝土浇筑而成，混凝土标号为 C30。主筋敷设Φ22 双层钢筋，辅筋敷设Φ14 双层钢筋，钢筋间距均为 20cm×20cm；沉井底部用 C25 素混凝土浇筑，底厚 50cm ，井底设直径 0.8m 集水井一个，后背墙采用钢筋混凝土后背墙,尺寸为 4m×2m×2m.。（2）集水井排水沉井施工完成后，在井中部两侧砖砌 2 座 1 m 深、直径 Φ600的集水井明排水。(3)降水为确保沉井平稳下沉，施工过程中采用深井降水方式进行降水。施工前根据降水要求、降水有效范围、有利土方施工为原则确定深井的位置和数量；根据日东高速的地质和水位埋深情况，在距离操作坑 5 米处布置 4 口深 30m 的深井。A:钻孔钻机就位时必须稳固、水平，保证深井的垂直度；采用笼式直径 750mm 的钻头成孔；B:清孔当成孔到达 30m 标高后，进行清孔，泥浆比重小于 1.05，之后在孔底内填入 1.5m 粗砂作为沉淀层。C:埋设井管和滤头并回填...
