双塔机抬吊专项方案

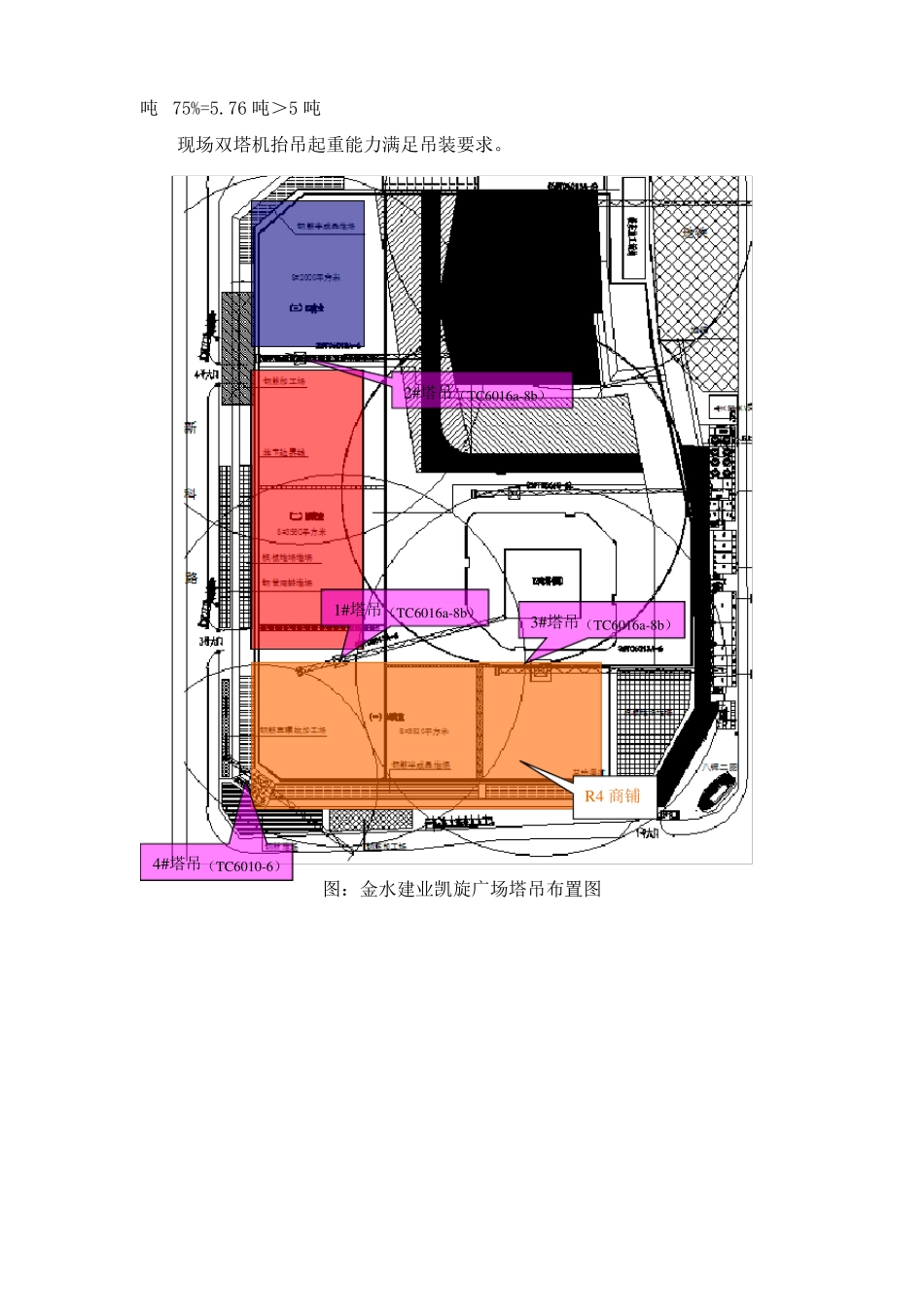

一、工程概况金水建业凯旋广场项目位于河南省郑州市金水区, 钢结构主要内容为 R2、R3、R4 三个单体的钢框架以及三个单体之间的钢连廊。本钢结构工程为钢框架结构，分四层，采用箱型钢柱，H 型钢梁，最大跨度为 9 米。钢连廊为管桁架结构，为箱型钢管拼装而成，跨度为 20 米。本工程总建筑面积为 22060.91 ㎡，楼面铺设钢筋桁架楼承板。本钢结构工程总重量约 4000 吨，主钢柱、主屋面钢梁、主楼面钢梁、屋面次架梁、楼面次架梁采用 Q345-B 材料。螺栓为 10.9 级摩擦型高强度螺栓，产品选用扭剪型高强度螺栓及连接副。本工程钢构件涂装要求：所有钢构件涂刷铁红环氧酯底漆二度，再涂刷环氧防锈漆三度 ,最后用丙烯聚氨酯面漆刷一遍。要求涂层干漆总厚度室外不小于150μm，室内不小于 125μm。防腐涂料涂刷完毕后现场再作厚涂型钢结构防火涂料，其中所有钢柱作 3 小时防火，所有钢梁作 2.5 小时防火。防火涂料涂层厚度根据标准耐火试验数据选定。二、双塔机抬吊吊重分析本工程现场布置 4 台塔吊，其中 1#、2#、3#塔吊型号为 TC6016A-8b，4#塔吊型号为 TC6010-6.，大部分钢构件安装采用单塔机常规吊装，少部分钢梁由于单支构件重量较重，总吨位超出单塔吊吊装吨位，将采用双塔机抬吊安装。双塔机抬吊相关规定如下：每台塔吊的额定起重量80%＞双塔机抬吊分配重量双塔机总额定负荷75%＞双塔机抬吊构件重量本工程钢梁最大吨位不超过 5 吨，抬吊集中在塔吊型号为 TC6016A-8b 幅度半径 30m 以内，塔吊型号为 TC6010-6 幅度半径 25m 以内，则单台 TC6016A-8b 的起重能力为：3.90 吨80%=3.1 吨＞5 吨/2单台 TC6010-6 的起重能力为：3.78 吨80%=3.0 吨＞5 吨/2两台 TC6016A-8b 抬吊能力为 3.90 吨+3.90 吨=7.8 吨，7.8 吨75%=5.85 吨＞5 吨。一台 TC6016A-8b、一台 TC6010-6 抬吊能力为 3.78 吨+3.90 吨=7.68 吨，7.68吨 75%=5.76 吨＞5 吨现场双塔机抬吊起重能力满足吊装要求。2#塔吊（TC6016a-8b）1#塔吊（TC6016a-8b）3#塔吊（TC6016a-8b）R4 商铺4#塔吊（TC6010-6）图：金水建业凯旋广场塔吊布置图6016a-8b 塔吊性能表tc6010-6 塔吊性能表三、双塔机抬吊现场施工１、吊具的选择1.1 吊点的选择根据抬吊构件所在位置，计算每台塔吊的吊点，吊点必须满足抬吊过程中的平衡，选择好吊点后在每个吊点处分别焊接两个吊耳。1.2 吊装钢丝绳的选择：最大的钢梁，其最大重量为 5t，...
