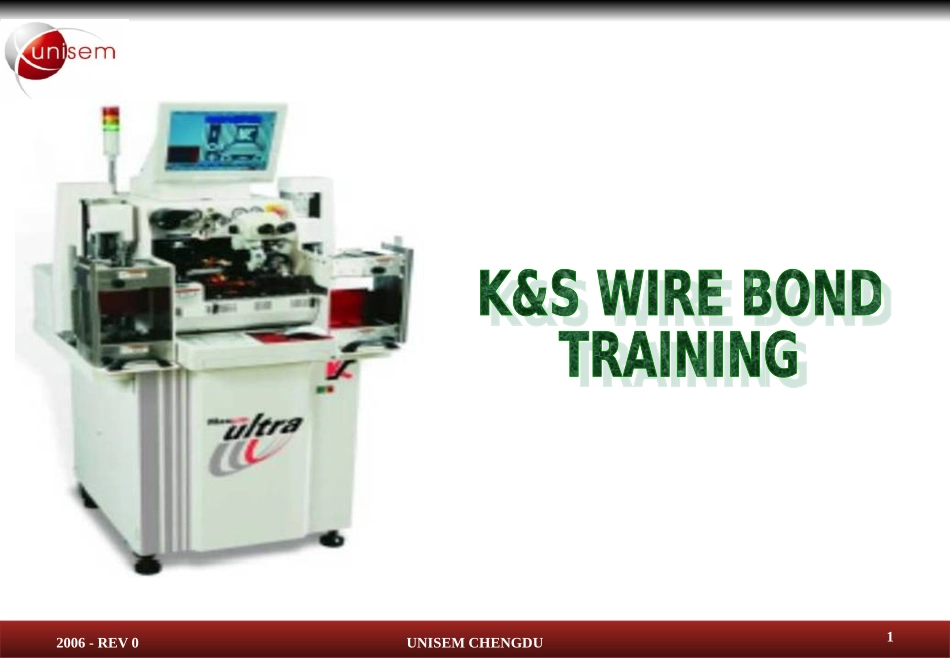

KS培训资料_第1页
1/172

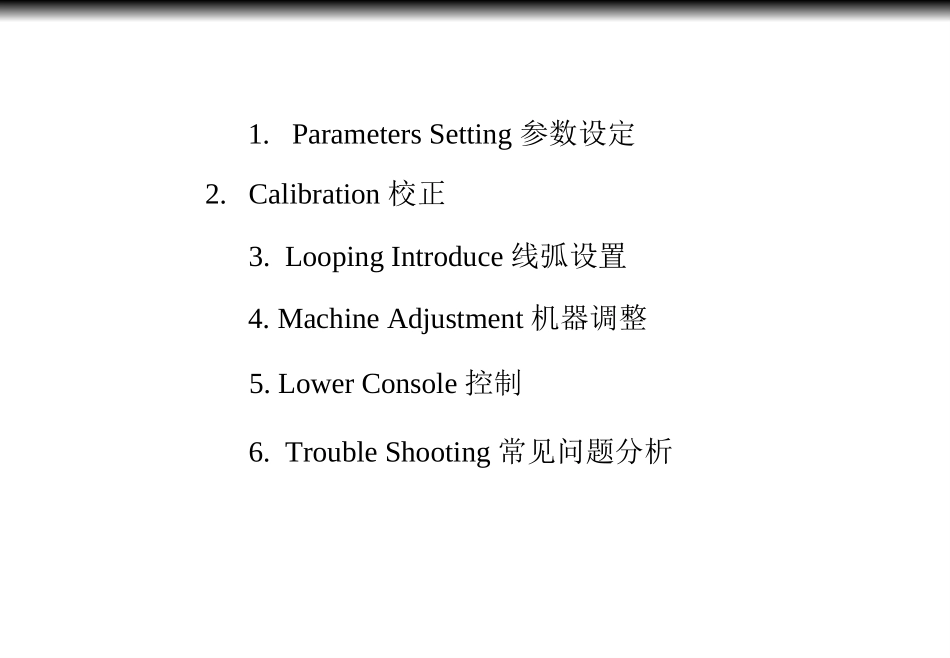

KS培训资料_第2页
2/172

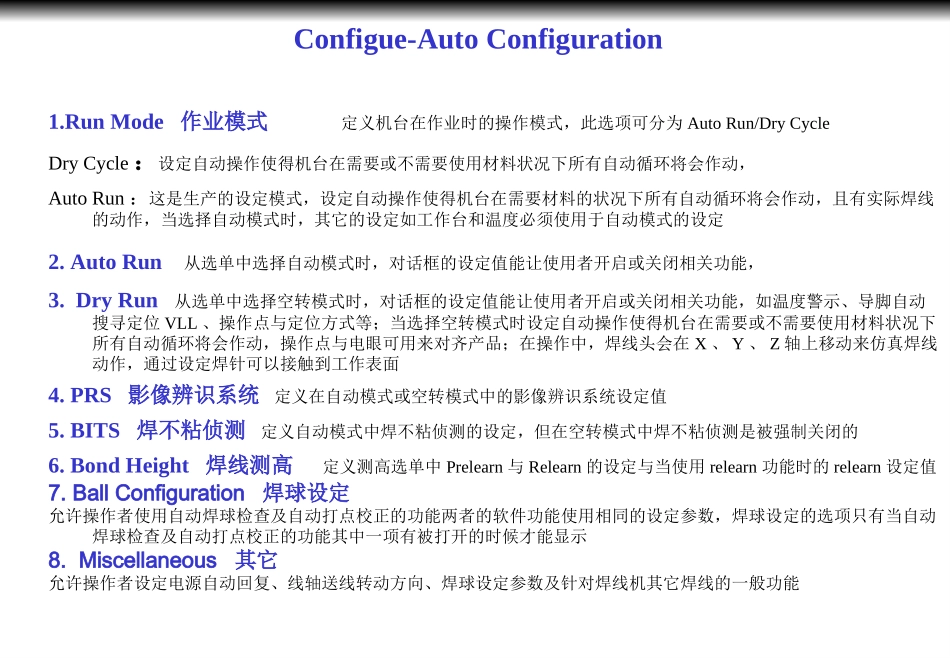

KS培训资料_第3页
3/172
2006-REV0UNISEMCHENGDU11.ParametersSetting参数设定6.TroubleShooting常见问题分析3.LoopingIntroduce线弧设置4.MachineAdjustment机器调整5.LowerConsole控制2.Calibration校正1.RunMode作业模式定义机台在作业时的操作模式,此选项可分为AutoRun/DryCycleDryCycle:设定自动操作使得机台在需要或不需要使用材料状况下所有自动循环将会作动,AutoRun:这是生产的设定模式,设定自动操作使得机台在需要材料的状况下所有自动循环将会作动,且有实际焊线的动作,当选择自动模式时,其它的设定如工作台和温度必须使用于自动模式的设定2.AutoRun从选单中选择自动模式时,对话框的设定值能让使用者开启或关闭相关功能,3.DryRun从选单中选择空转模式时,对话框的设定值能让使用者开启或关闭相关功能,如温度警示、导脚自动搜寻定位VLL、操作点与定位方式等;当选择空转模式时设定自动操作使得机台在需要或不需要使用材料状况下所有自动循环将会作动,操作点与电眼可用来对齐产品;在操作中,焊线头会在X、Y、Z轴上移动来仿真焊线动作,通过设定焊针可以接触到工作表面4.PRS影像辨识系统定义在自动模式或空转模式中的影像辨识系统设定值5.BITS焊不粘侦测定义自动模式中焊不粘侦测的设定,但在空转模式中焊不粘侦测是被强制关闭的6.BondHeight焊线测高定义测高选单中Prelearn与Relearn的设定与当使用relearn功能时的relearn设定值7.BallConfiguration焊球设定允许操作者使用自动焊球检查及自动打点校正的功能两者的软件功能使用相同的设定参数,焊球设定的选项只有当自动焊球检查及自动打点校正的功能其中一项有被打开的时候才能显示8.Miscellaneous其它允许操作者设定电源自动回复、线轴送线转动方向、焊球设定参数及针对焊线机其它焊线的一般功能Configue-AutoConfigurationAutoRun自动模式可调整的设定1.BITS焊不粘侦测允许操作者在生产时自动焊线焊不粘侦测的功能,功能设定打开时能够针对芯片或导脚焊线的品质作测试2.WireFeedError送线系统错误侦测送线系统错误侦测可被设定打开或关闭,AirGuide的感应器侦测到无金线或不正确的送线的监控3.VLL导脚自动搜寻定位导脚自动搜寻定位功能可被设定打开或关闭,功能打开时自动焊线的操作能够对导脚来作连结的动作4.VLLAssociation连结导脚自动搜寻定位连结导脚自动搜寻定位功能可被设定打开或关闭,功能打开时影像辨识系统将会扫描单导脚与导脚群组,如果导脚已在教读程序时作完连结,选择导脚连结将会增加导脚自动搜寻定位操作的速度5.BackupEyePoints备用电眼备用电眼功能让使用者在教读程序时可选用的选项,与主要电眼在教读程序时一起教读,备用电眼可被设定打开或关闭,如果在参考系统的对齐中,主要的电眼搜寻失败,影像辨识系统会试图用备用电眼(如果存在的话)来对齐参考系统6.Indexing定位方式可设为正常定位与手动定位,当设定手动定位时,操作者必须手动控制将产品放置焊线区,当产品焊接完毕,【AutoIndex】灯号亮着或按【Index】键,会提示操作者在焊线区放置新的产品,使用【Index】按键也告知软件新的且还没焊线的产品放置在焊线区;当设定正常定位时,产品焊线完毕后,已焊线的产品会从焊线区中移开且新的未焊线产品会自动移至到焊线区上Configue-AutoRunDryCycle空转循环以下几个参数设定在空打模式下是强制被使用的WireFeedError送线系统错误侦测送线系统错误侦测被设定关闭,送线系统错误侦测电路短路,在空转循环模式中没有金线被焊接BITS焊不粘侦测焊不粘侦测的功能被设定关闭,在空转循环模式中没有金线被焊接以下几个参数设定在空打模式下是可选择来使用的1.EyePoints电眼在教读程序时会教读电眼,主要电眼功能可设定打开或关闭,在仿真操作前,电眼将会用来对齐参考系统2.ContactSurface接触工作表面此参数是可设定为打开或关闭焊针是否会接触工作表面的功能3.VLL导脚自动搜寻定位导脚自动搜寻定位功能可被设定打开或关闭,功能打开时自动焊线的操作能够对导脚来作连结的动作Configue-DryCycle4.VLLAssociation连结导脚自动搜寻定位连结导脚自动搜寻定位功能可被设定打开或关闭,功能打开时影像辨识系统将会扫...
