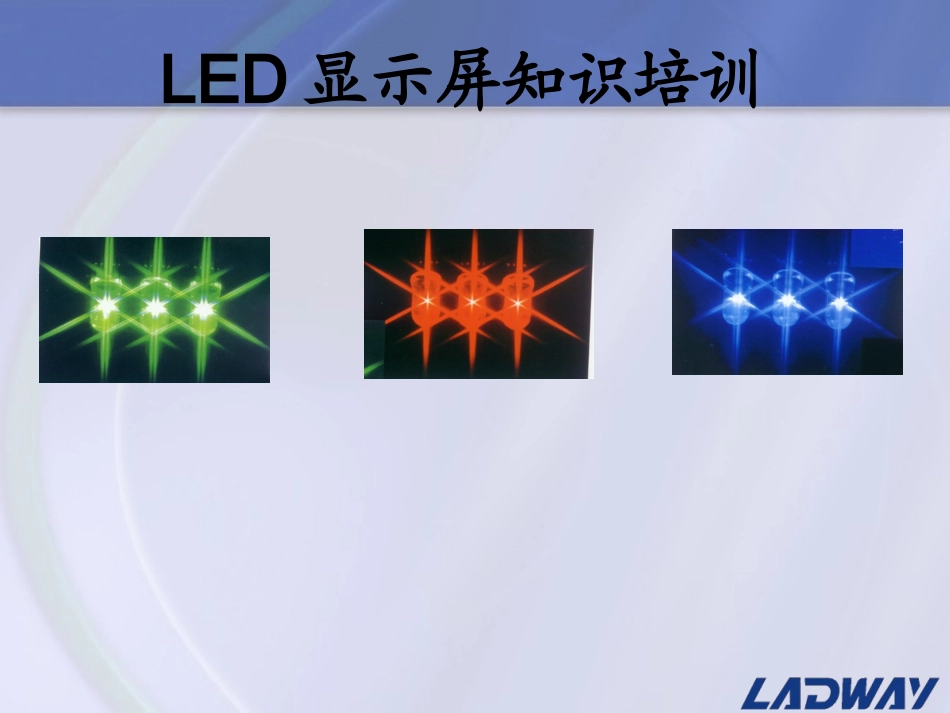

LED显示屏培训资料VIP免费

LED显示屏知识培训目录第一章、显示屏的适用范围第二章、LED基础知识及模组第三章、LED显示屏箱体第四章、LED显示屏第五章、LED显示屏专业术语第六章、评估LED显示屏的好坏第七章、显示屏安装方式介绍第八章、显示屏工程介绍第一章LED显示屏适用范围文化广场体育场馆金融机构(银行/证券)机场,车站,码头政府机关/学校交通诱导/航道繁华商业街/广告传媒演艺/租赁第二章LED基础知识及模组1.LEDLED是发光二极管的英文缩写（Lightemittingdiode）。2.工作原理:LED内部主要为一个PN结。当PN结内的电子与空穴复合时，电子由高能级跃迁到低能级，电子将多余的能量以光子的形式释放出来，产生电致发光现象。发光颜色与构成其基底的材质元素有关。3.材料材料:GaAs(砷化镓)红光,GaP(磷化镓)绿光,GaN(氮化镓)蓝色4.LED类型(1).直插型①346(φ3椭圆)②546(φ5椭圆)(2).表贴三合一①3535②27273528④2121⑤15155.具体情况介绍(1).直插型a.346(φ3椭圆)户外P10全彩模组3mm椭圆灯346封装发光颜色:RGBb.546(φ5椭圆)户外P16全彩三灯模组户外P16全彩四灯模组户外P20全彩四灯模组5mm椭圆灯546封装发光颜色:RGB(2).表贴三合一a.表贴三合一3535户外P6表贴全彩模组3.5*3.5mm表面贴装发光二极管发光颜色:全彩色防护等级:IPX5,防紫外线常用于PH6及以上规格户外屏,网格屏等产品户外P8表贴全彩模组户外P10表贴全彩模组b.户外P5表贴三合一全彩模组表贴三合一27272.7*2.7mm表面贴装发光二极管发光颜色:全彩色防护等级:IPX5,防紫外线常用于户外屏P5及以下规格等产品c.表贴三合一3528户内P7.62三合一全彩模组3.5*2.8mm表面贴装发光二极管发光颜色:全彩色常用于户内全彩屏P5及以上规格2.1*2.1mm表面贴装发光二极管发光颜色:全彩色常用于户内全彩屏P2.5-P5规格d.表贴三合一2121户内P4三合一全彩模组e.表贴三合一15151.5*1.5mm表面贴装发光二极管发光颜色:全彩色常用于户内全彩屏P2.5以下规格户内P2三合一全彩模组6.LED选择目前,LED芯片主要生产厂商有日本日亚,美国CREE,台湾晶元,杭州士兰，华灿，三安等.序号LED芯片厂家性能特点1日本日亚亮度高,质量稳定2美国CREE单线封装,不怕静电,衰减小,外卖芯片供厂商自行封装3台湾晶元亮度高,价格高,品质好4杭州士兰绿色,蓝色比较稳定5华灿绿色,蓝色比较稳定6三安红色比较稳定7.管芯的技术参数管芯尺寸：通常全彩显示屏选择13mil以上的芯片，单双色显示屏选择9mil以上的芯片。芯片的尺寸会直接影响芯片的发热和寿命。备注:mil:晶片布局的长度单位，我们也叫做毫英寸，1mil=千分之一英寸。对于led晶片9mil或13mil,指的是晶片的长宽尺寸.管芯亮度：管芯亮度将直接影响显示屏的亮度。如果选择管芯时亮度不够，在做显示屏时靠提高电流在提高亮度，则直接影响显示屏寿命。所以在制作显示屏时，应选择亮度高于显示屏要求亮度。管芯波长：波长参数将直接影响显示屏显示的颜色。正波长为红色625nm，绿色525nm，蓝色470nm。制作全彩色LED显示屏时，通常选择正波长，以达到色彩绚丽丰富的效果。而对于单双色显示屏，可以选择偏5nm的LED，不会影响文字显示效果，对于全彩屏，红色一般选择偏5nm的LED，蓝、绿色选择偏3nm的LED。管芯均匀性：管芯均匀性直接影响显示屏的均匀性，均匀性包括亮度均匀性和波长均匀性。一般选择管芯时，波长偏差3nm，亮度偏差10%以内不会影响显示屏效果，超出此范围则会影响显示屏效果。8.管芯的封装工艺支架：影响散热效果，从而影响LED寿命。最好为铜支架，其次为铁支架。一般全彩屏LED选用铜支架，单双色屏LED采用铁支架。胶体：LED胶体会影响到散热、亮度一致性、角度等参数。第三章LED显示屏箱体1.箱体分类1.1按材料分类1.2按使用方式分类b.简易箱体c.密封箱体d.防水箱体e.吊装箱体f.球场屏箱体g.弧形箱体h.窗帘屏a.托架(加磁柱和铝边框)i.j.喷绘屏箱体a.铁箱体(冷轧板,厚度1.0mm,1.2mm,1.5mm)b.铝箱体(5052,厚度2mm)k.异形箱体l.地砖屏租赁箱体2.箱体图片密封箱体/防水箱体简易箱体户内密封箱体户外防水箱体密封/防水箱体内部结构图①电源②风扇③接收卡④电源航空插头⑤网线航空插头鹰爪锁扣吊装箱体球场屏箱体网格屏窗帘屏喷绘屏租赁箱体异形箱体互动...
