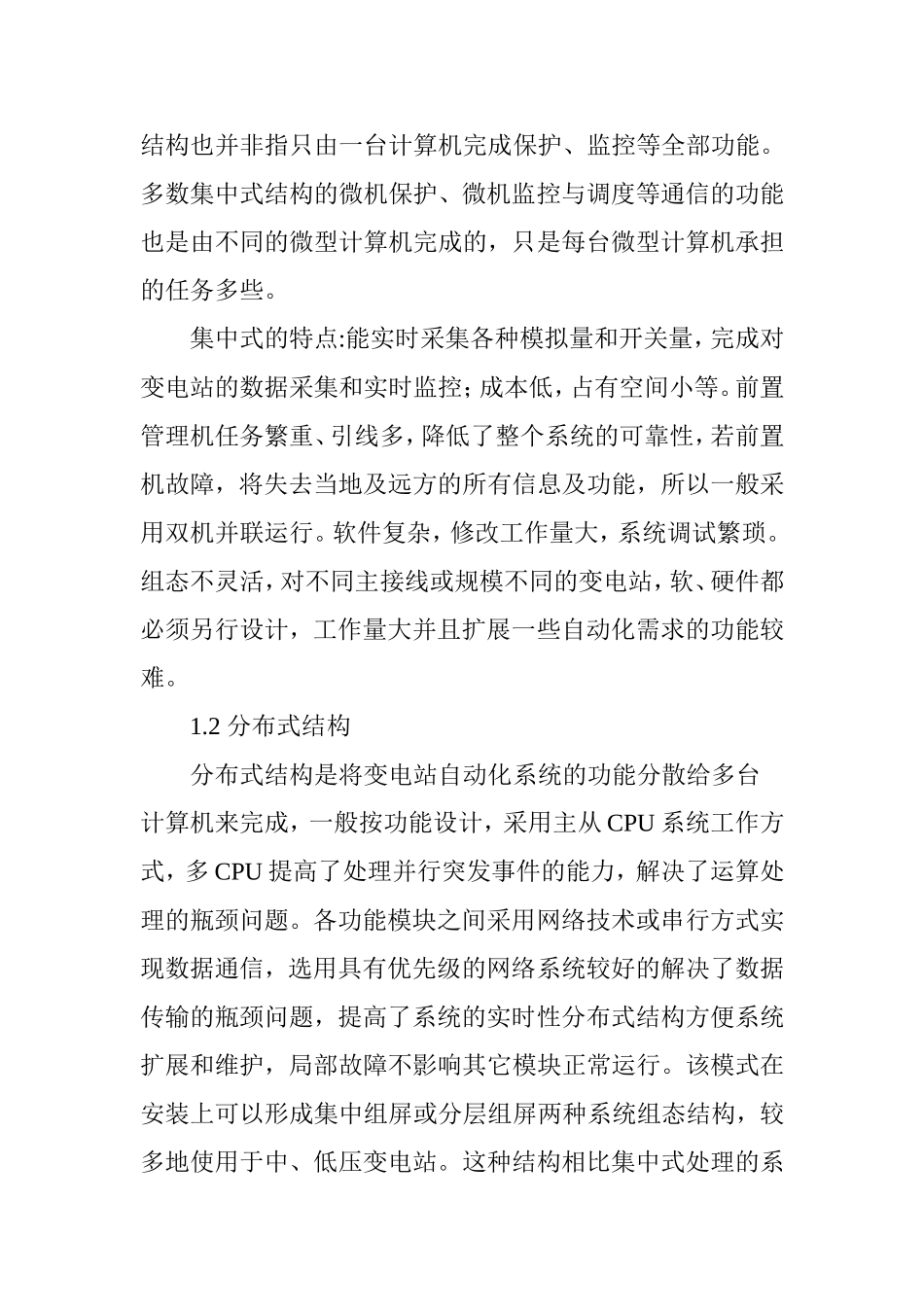

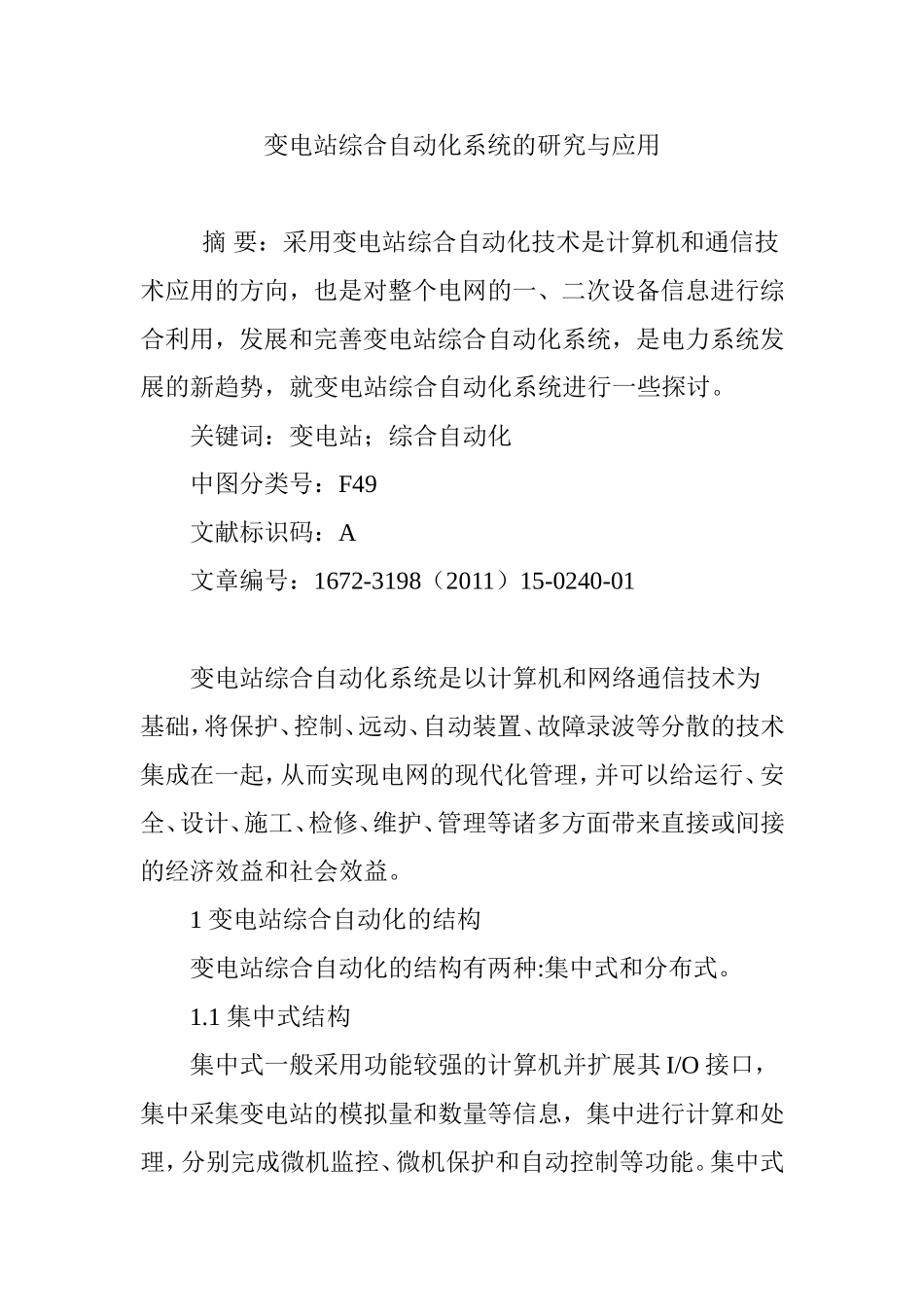

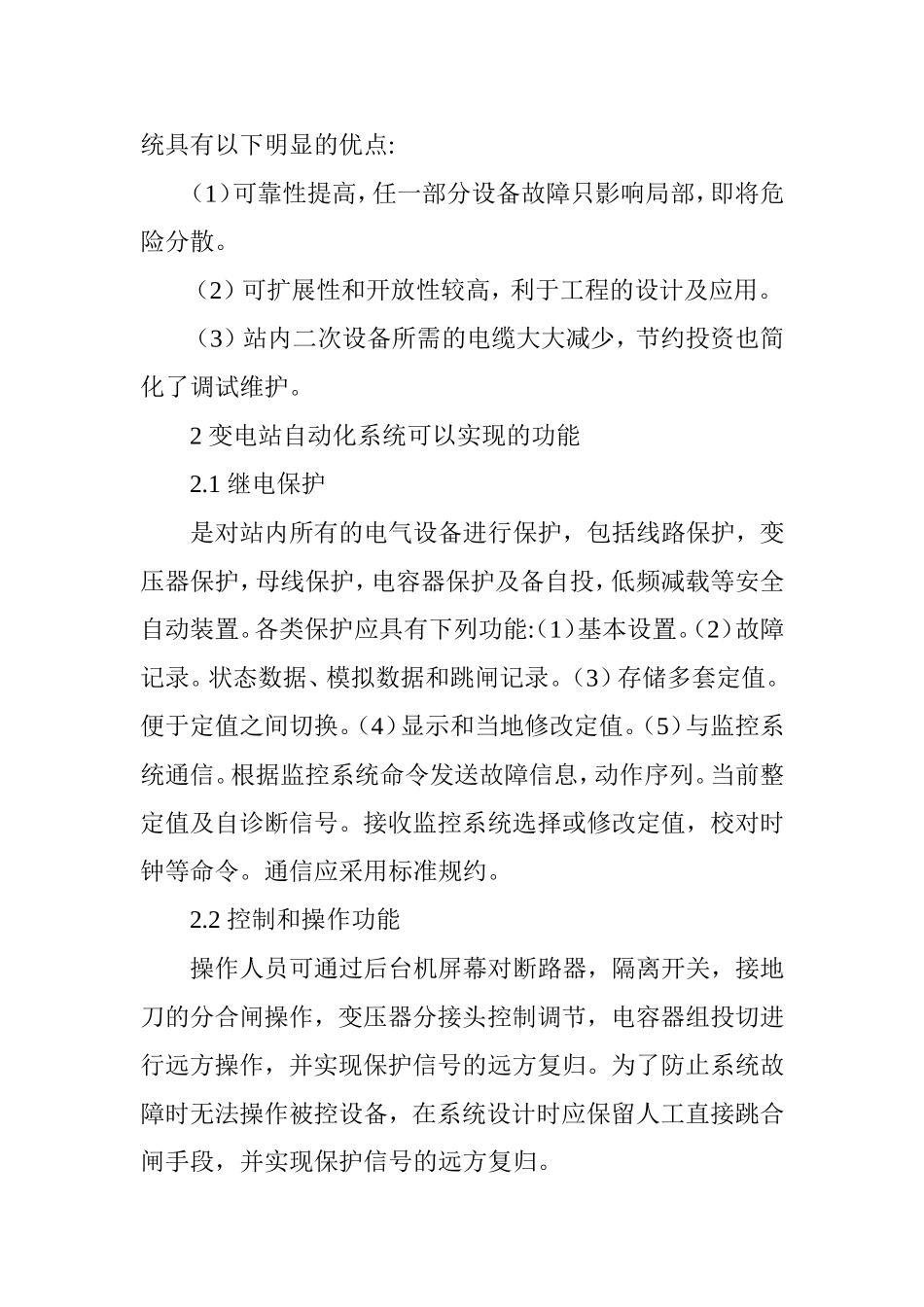

变电站综合自动化系统的研究与应用摘要：采用变电站综合自动化技术是计算机和通信技术应用的方向，也是对整个电网的一、二次设备信息进行综合利用，发展和完善变电站综合自动化系统，是电力系统发展的新趋势，就变电站综合自动化系统进行一些探讨。关键词：变电站；综合自动化中图分类号：F49文献标识码：A文章编号：1672-3198（2011）15-0240-01变电站综合自动化系统是以计算机和网络通信技术为基础，将保护、控制、远动、自动装置、故障录波等分散的技术集成在一起，从而实现电网的现代化管理，并可以给运行、安全、设计、施工、检修、维护、管理等诸多方面带来直接或间接的经济效益和社会效益。1变电站综合自动化的结构变电站综合自动化的结构有两种:集中式和分布式。1.1集中式结构集中式一般采用功能较强的计算机并扩展其I/O接口，集中采集变电站的模拟量和数量等信息，集中进行计算和处理，分别完成微机监控、微机保护和自动控制等功能。集中式结构也并非指只由一台计算机完成保护、监控等全部功能。多数集中式结构的微机保护、微机监控与调度等通信的功能也是由不同的微型计算机完成的，只是每台微型计算机承担的任务多些。集中式的特点:能实时采集各种模拟量和开关量，完成对变电站的数据采集和实时监控；成本低，占有空间小等。前置管理机任务繁重、引线多，降低了整个系统的可靠性，若前置机故障，将失去当地及远方的所有信息及功能，所以一般采用双机并联运行。软件复杂，修改工作量大，系统调试繁琐。组态不灵活，对不同主接线或规模不同的变电站，软、硬件都必须另行设计，工作量大并且扩展一些自动化需求的功能较难。1.2分布式结构分布式结构是将变电站自动化系统的功能分散给多台计算机来完成，一般按功能设计，采用主从CPU系统工作方式，多CPU提高了处理并行突发事件的能力，解决了运算处理的瓶颈问题。各功能模块之间采用网络技术或串行方式实现数据通信，选用具有优先级的网络系统较好的解决了数据传输的瓶颈问题，提高了系统的实时性分布式结构方便系统扩展和维护，局部故障不影响其它模块正常运行。该模式在安装上可以形成集中组屏或分层组屏两种系统组态结构，较多地使用于中、低压变电站。这种结构相比集中式处理的系统具有以下明显的优点:（1）可靠性提高，任一部分设备故障只影响局部，即将危险分散。（2）可扩展性和开放性较高，利于工程的设计及应用。（3）站内二次设备所需的电缆大大减少，节约投资也简化了调试维护。2变电站自动化系统可以实现的功能2.1继电保护是对站内所有的电气设备进行保护，包括线路保护，变压器保护，母线保护，电容器保护及备自投，低频减载等安全自动装置。各类保护应具有下列功能:（1）基本设置。（2）故障记录。状态数据、模拟数据和跳闸记录。（3）存储多套定值。便于定值之间切换。（4）显示和当地修改定值。（5）与监控系统通信。根据监控系统命令发送故障信息，动作序列。当前整定值及自诊断信号。接收监控系统选择或修改定值，校对时钟等命令。通信应采用标准规约。2.2控制和操作功能操作人员可通过后台机屏幕对断路器，隔离开关，接地刀的分合闸操作，变压器分接头控制调节，电容器组投切进行远方操作，并实现保护信号的远方复归。为了防止系统故障时无法操作被控设备，在系统设计时应保留人工直接跳合闸手段，并实现保护信号的远方复归。2.3数据采集及处理功能包括状态数据，模拟数据和脉冲数据。采集了所有断路器、隔离刀闸、接地刀闸的状态；主变的、分接头档位，主变油温，所有系统电气量（电压、电流、频率、有功、无功、功率因数、电度等）；直流系统的所有量，所用变的电压，电流，功率；所有的保护动作信号，断路器、保护装置、自动化系统、公用系统的各类告警信号；全面完整地实现了对整个变电所的监视，能实时显示和实时打印各种信息。2.4事件记录（SOE）事件记录应包含保护动作序列记录，开关跳合记录。实现顺序事件记录，SOE历史数据库能在计算机查询并打印。2.5报警功能处理自动化系统实现了事故告警预报信号和模拟量越限告警，开关不同告警信号启动不同的音响和画面显示，并能实现事后的检索。2.6故障录...
