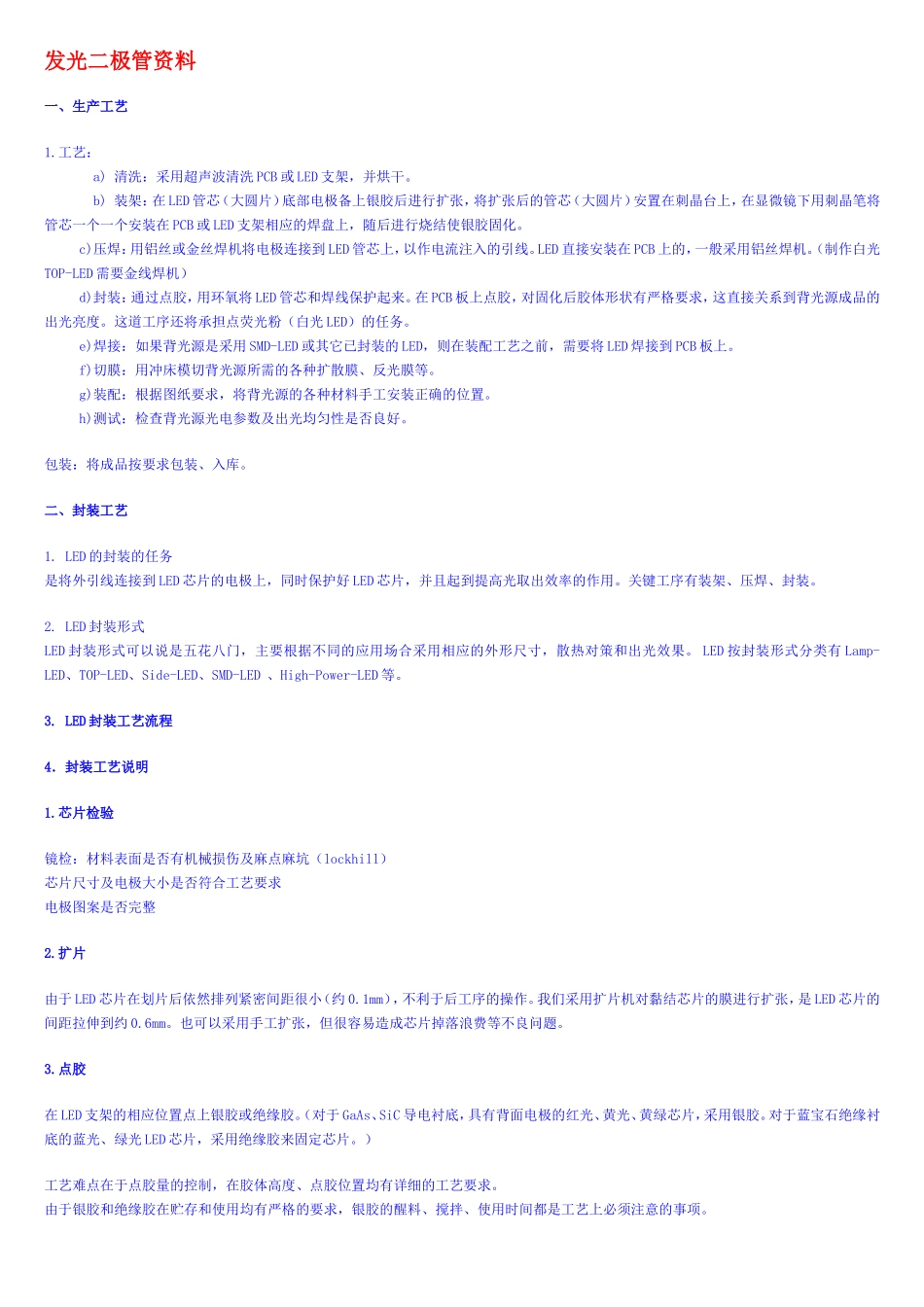

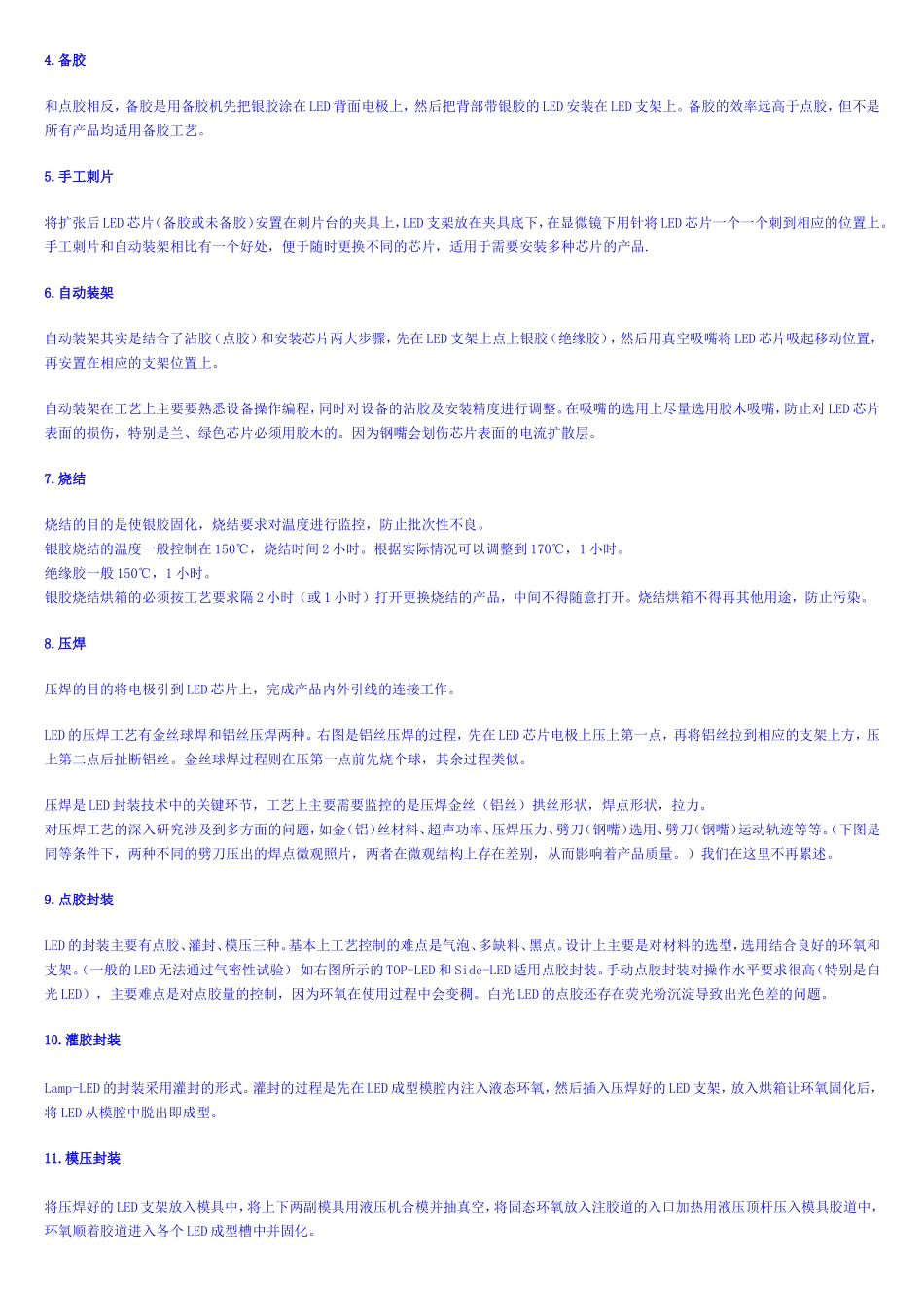

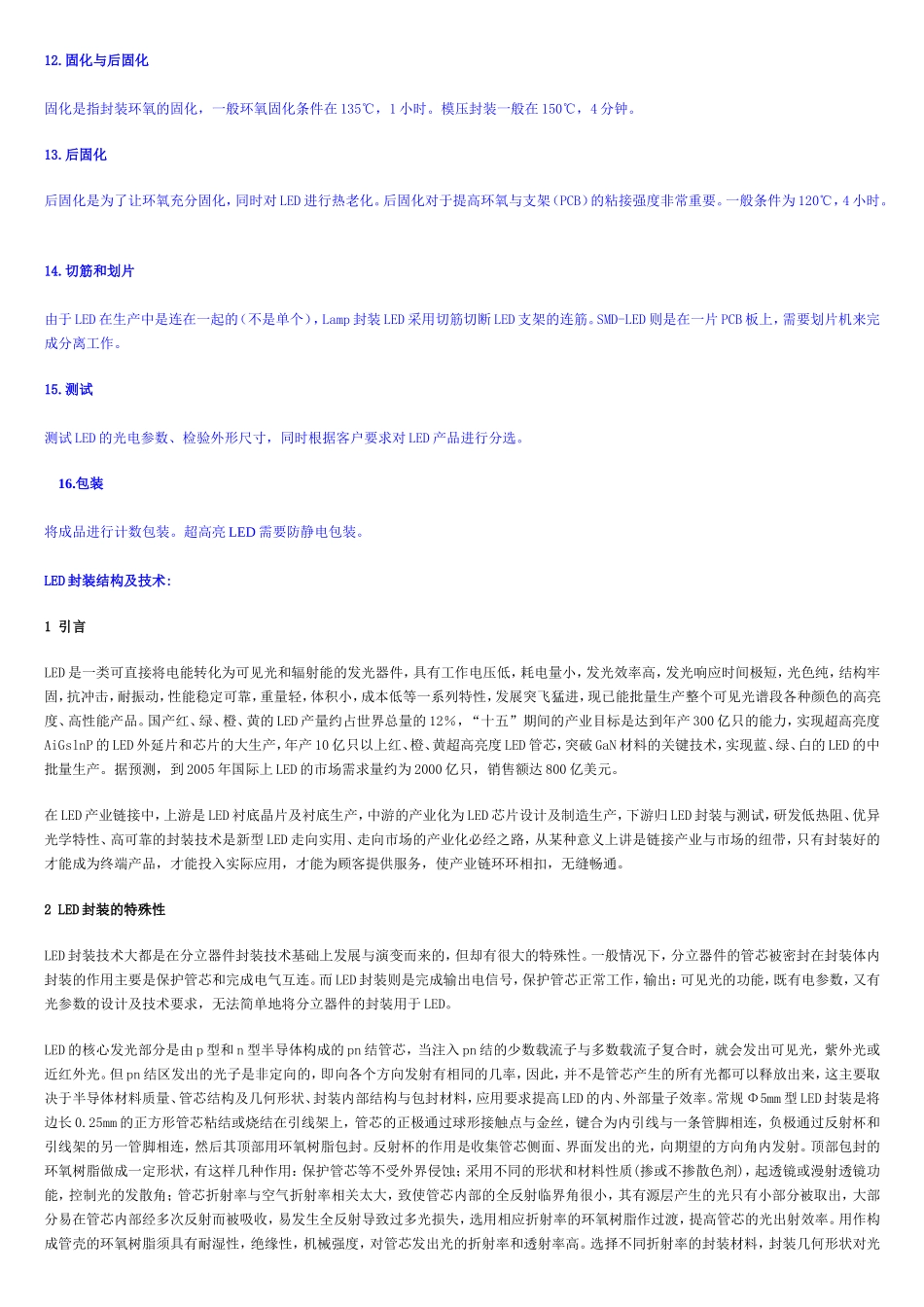

发光二极管资料一、生产工艺1.工艺：a)清洗：采用超声波清洗PCB或LED支架，并烘干。b)装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。LED直接安装在PCB上的，一般采用铝丝焊机。（制作白光TOP-LED需要金线焊机）d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉（白光LED）的任务。e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。h)测试：检查背光源光电参数及出光均匀性是否良好。包装：将成品按要求包装、入库。二、封装工艺1.LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装。2.LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。3.LED封装工艺流程4．封装工艺说明1.芯片检验镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）芯片尺寸及电极大小是否符合工艺要求电极图案是否完整2.扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。3.点胶在LED支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。）工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。4.备胶和点胶相反，备胶是用备胶机先把银胶涂在LED背面电极上，然后把背部带银胶的LED安装在LED支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。5.手工刺片将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品.6.自动装架自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对LED芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。7.烧结烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。银胶烧结的温度一般控制在150℃，烧结时间2小时。根据实际情况可以调整到170℃，1小时。绝缘胶一般150℃，1小时。银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再其他用途，防止污染。8.压焊压焊的目的将电极引到LED芯片上，完成产品内外引线的连接工作。LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。对压焊工艺的深入研究涉及到多方面的问题，如金（铝）丝材料、超声功率、压焊压力、劈刀（钢嘴）选用、劈刀（钢嘴...
