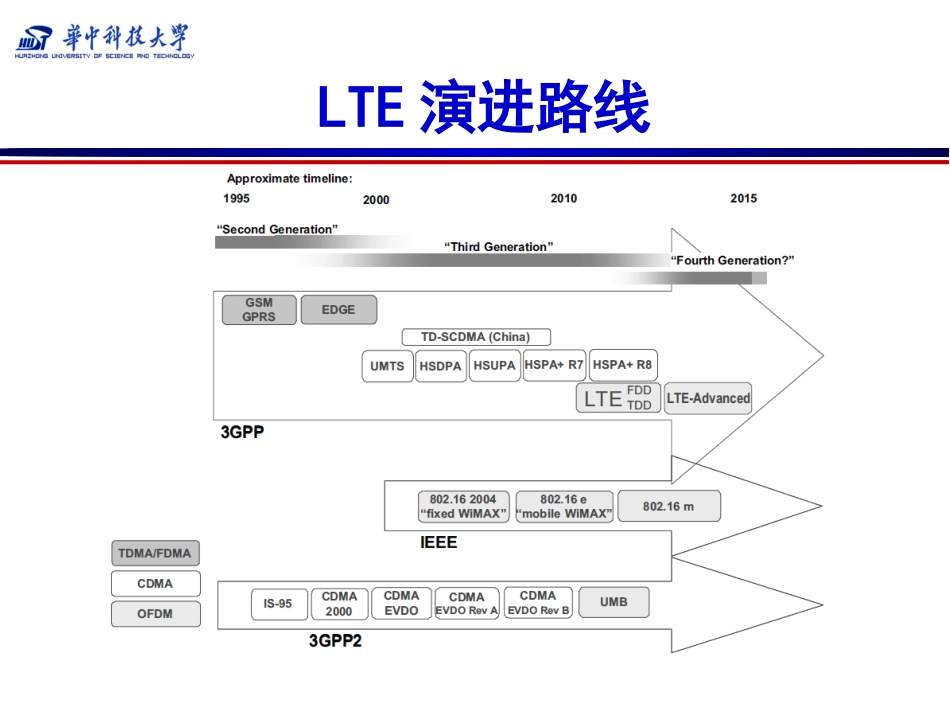

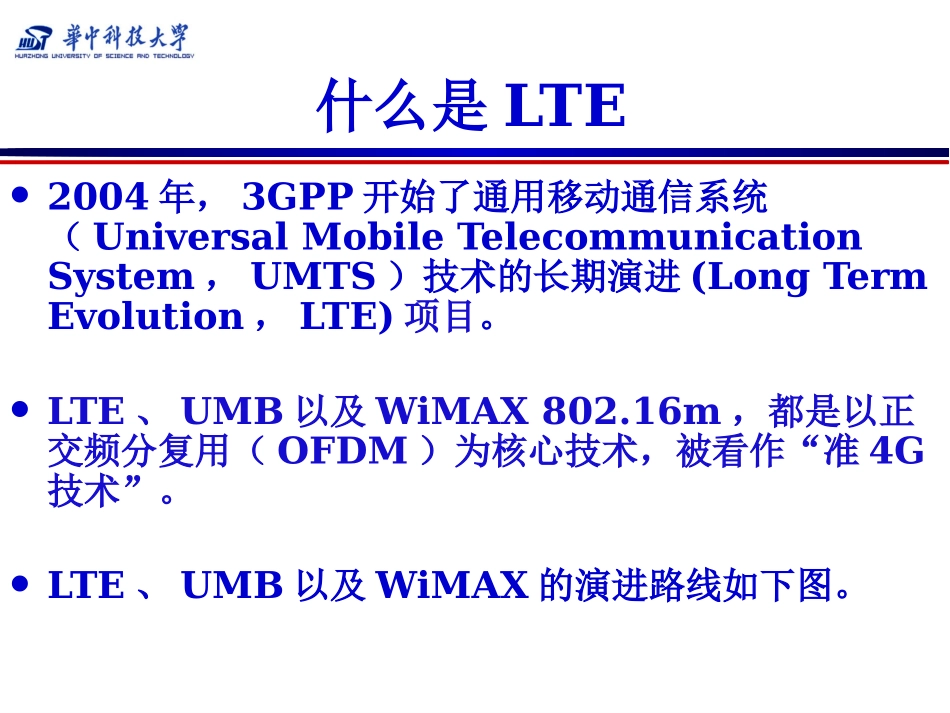

1LTE协议简介吴伟民电子与信息工程系2什么是LTE2004年，3GPP开始了通用移动通信系统（UniversalMobileTelecommunicationSystem，UMTS）技术的长期演进(LongTermEvolution，LTE)项目。LTE、UMB以及WiMAX802.16m，都是以正交频分复用（OFDM）为核心技术，被看作“准4G技术”。LTE、UMB以及WiMAX的演进路线如下图。3LTE演进路线4LTE网络架构LTE采用“扁平”的无线访问网络结构，取消RNC节点，简化网络设计。实现了全IP路由，网络结构趋近于IP宽带网络结构。5LTE系统架构eNB之间由X2接口互联eNB和UE之间由Uu空中接口互联。eNB又和演进型分组核心网（EPC）通过S1接口相连，S1接口的用户面终止在服务网关(S-GW),控制面终止在移动性管理实体(MME)上。eNBMME/S-GWMME/S-GWeNBeNBS1S1S1S1X2X2X2E-UTRANE-UTRAN和EPC的功能划分interneteNBRBControlConnectionMobilityCont.eNBMeasurementConfiguration&ProvisionDynamicResourceAllocation(Scheduler)PDCPPHYMMES-GWS1MACInterCellRRMRadioAdmissionControlRLCE-UTRANEPCRRCMobilityAnchoringEPSBearerControlIdleStateMobilityHandlingNASSecurityP-GWUEIPaddressallocationPacketFilteringeNB的功能无线资源管理功能（FunctionsforRadioResourceManagement）无线承载控制（RadioBearerControl）无线接入控制（RadioAdmissionControl）连接移动性控制（ConnectionMobilityControl）UE资源动态分配（DynamicallocationofresourcesforUE）IP头压缩及加密（IPheadercompressionandencryption）;UE附着请求时MME选择;用户数据向服务网关路由;寻呼消息的调度和传输;广播消息的调度和传输;测量和测量汇报配置;PWS消息调度和传输（PWS：PublicWarningSystem，公共预警系统）CSG处理（CSG：CloseSubscriberGroup）.MME功能NAS信令;NAS信令安全signallingsecurity;AS安全控制TA列表管理PDN网关和S-GW选择MME切换时的MME选择切换到2G/3G的3GPP接入网时的SGSN选择认证承载管理功能，包括专用承载建立信令的合法性侦听UE可达处理SGW功能对eNB之间的切换而言，服务网关是本地移动的锚点（Anchorpoint）;缓存ECM空闲态时的下行分组包，发起网络触发的服务请求过程。合法的监听分组路由和隧道转发在上行和下行上，做传输级的分组包标记，如基于关联的EPS承载的QCI来设置业务分级码点每UE、PDN、QCI的上下行计费，如对由本地进行业务寻路时的漫游UE计费运营商之间计费时，按每用户和每QCI的粒度进行计费统计PGW功能对用户的分组数据进行过滤合法监听用户IP地址分配在上行和下行上，做传输级的分组包标记，如基于关联的EPS承载的QCI来设置业务分级码点（DiffServCodePoint）;上下行业务及关口控制上下行业务级速率控制无线接口协议（Uu接口）无线接口协议根据用途分为用户平面(UserPlane)协议栈和控制平面(ControlPlane)协议栈用户平面主要执行头压缩、调度、加密等功能用户面控制面用户平面协议无线接口协议（Uu接口）控制平面主要执行系统信息广播、RRC连接管理、RB控制、寻呼、移动性管理、测量配置及报告等。控制平面协议控制平面功能RRCsublayer,e.g.:广播;寻呼;RRC连接管理;RB控制;移动性;用户测量汇报和控制.控制平面功能NAS控制协议:EPS承载管理;鉴权;ECM-IDLE移动性处理;ECM-IDLE寻呼管理;安全控制.部署家庭基站(HeNB)的网络架构eNBMME/S-GWMME/S-GWeNBeNBS1S1S1S1X2X2X2E-UTRANHeNBHeNBHeNBGWS1S1S1S1HeNBS1S1S1接口S1接口连接E-UTRAN与CN，S1控制平面接口(S1-MME)位于eNB和MME之间，S1用户平面接口(S1-U)位于eNB和S-GW之间。S1-MME控制平面协议S1-U用户平面协议X2接口X2接口实现eNB之间的互联，X2接口控制平面和用户平面定义与S1接口一致X2接口控制平面协议X2接口用户平面协议层1（L1）帧结构FDD帧结构#0#1#18#19#2Sub-frameslotOneradioframe=10msLTE无线帧持续时间10ms，支持两种类型的帧结构：层1（L1）帧结构TDD帧结构（5ms周期）Oneradioframe=10msOnehalfframe=5ms#0#2#3#4#5#7#8#91msDwPTSUpPTSGPDwPTSUpPTSGP层1...
