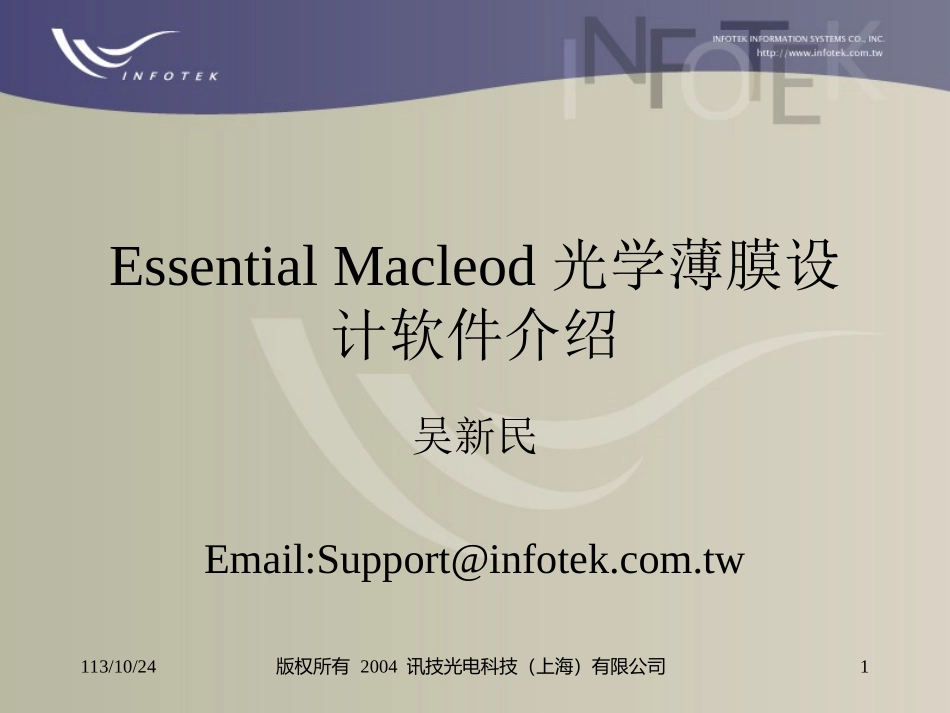

macleod说明书_第1页
1/145

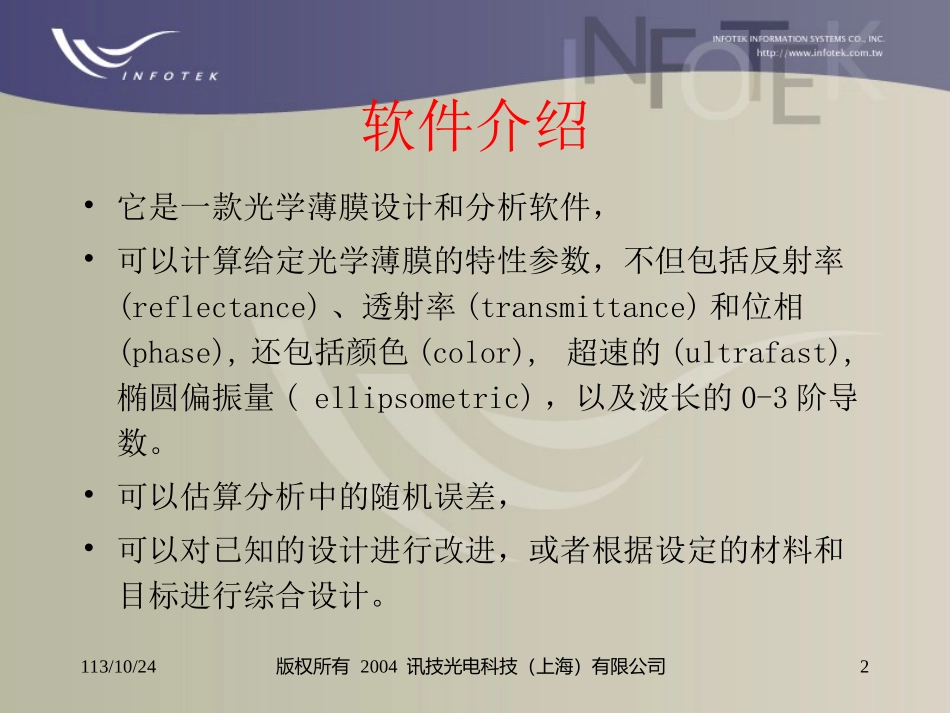

macleod说明书_第2页
2/145

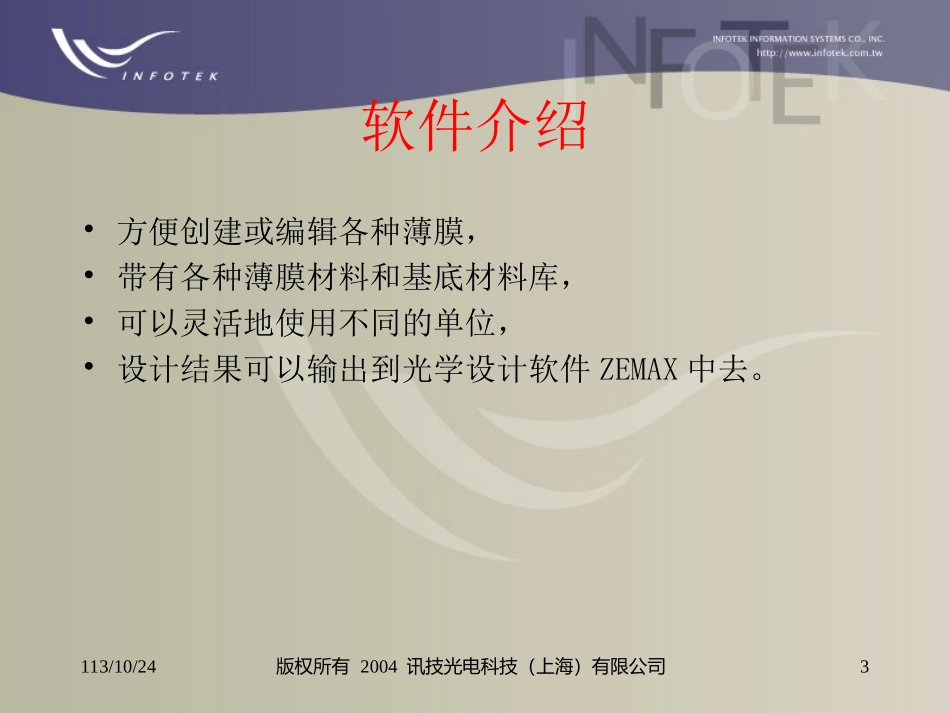

macleod说明书_第3页
3/145
113/10/24版权所有2004讯技光电科技(上海)有限公司1EssentialMacleod光学薄膜设计软件介绍吴新民Email:Support@infotek.com.tw113/10/24版权所有2004讯技光电科技(上海)有限公司2软件介绍•它是一款光学薄膜设计和分析软件,•可以计算给定光学薄膜的特性参数,不但包括反射率(reflectance)、透射率(transmittance)和位相(phase),还包括颜色(color),超速的(ultrafast),椭圆偏振量(ellipsometric),以及波长的0-3阶导数。•可以估算分析中的随机误差,•可以对已知的设计进行改进,或者根据设定的材料和目标进行综合设计。113/10/24版权所有2004讯技光电科技(上海)有限公司3软件介绍•方便创建或编辑各种薄膜,•带有各种薄膜材料和基底材料库,•可以灵活地使用不同的单位,•设计结果可以输出到光学设计软件ZEMAX中去。113/10/24版权所有2004讯技光电科技(上海)有限公司4工具•EssentialMacleod包含大量的工具。主要有:(1)Core:设计编辑器,数据、目标等编辑器,输入/输出,材料管理,性能计算,优化和综合(Refinementandsynthesis),输出到ZEMAX,导纳轨迹(Admittanceloci),电场,辅助设计,(2)vStack:vStack编辑器,vStack性能计算-计算非平面平行(non-parallel-sided)基底和薄膜性能,(3)Runsheet:机器配置和(MachineConfiguration)Runsheet编辑器,113/10/24版权所有2004讯技光电科技(上海)有限公司5工具(4)Monitorlink:特殊的Runsheet配置,输出监控程序,与特定控制器连接的标准工具(Freestandingtool),(5)Function:操作编辑器(Operationeditor)和语法检查程序(syntaxchecker),函数求值程序(Functionevaluator),(6)Simulator:沉积过程模拟器(Processdepositionsimulator),(7)DWDMAssistant:带通滤波器设计(bandpassfilterdesigns)。113/10/24版权所有2004讯技光电科技(上海)有限公司6系统需求•完全与Microsoft®Windows®操作系统兼容,•Pentium处理器•建议硬盘空间:20-25Mb,•内存:128Mb113/10/24版权所有2004讯技光电科技(上海)有限公司7文件类型•.dds:设计文件•.npl:绘图文件•.tbl:表格文件•.moc:光学数据•.dst:堆(stack)文件•.np3:3维绘图文件•.pmx:pmx文件113/10/24版权所有2004讯技光电科技(上海)有限公司8软件主窗口界面113/10/24版权所有2004讯技光电科技(上海)有限公司9主菜单-File113/10/24版权所有2004讯技光电科技(上海)有限公司10File介绍-New…(1)Design:弹出带有缺省设计的设计窗口(2)Material:弹出一个建立新材料的表格窗口,可以输入光学常数和波长等数据,(3)OpticalConstant:通过输入的数据得到反射率和透过率曲线,(4)Table:建立一个只读空白表格,栏目自定义,(5)Stack:打开基底和膜层合并的设计和分析的文本窗口,(6)vStack:打开不平行基底和膜层合并的设计和分析的文本窗口,(7)Substrate:建立材料内透过率的表格。113/10/24版权所有2004讯技光电科技(上海)有限公司11File介绍•Open:打开已经有的薄膜文件,•OpenMaterial:列出所有可以选择的材料,•OpenSubstrate:打开基底文件,表格中显示不同波长的内透过率或密度,•OpenReference:打开参考文件。参考文件包含如颜色评介方面所需要的数据。113/10/24版权所有2004讯技光电科技(上海)有限公司12主菜单-Tools113/10/24版权所有2004讯技光电科技(上海)有限公司13Tools介绍•Materials:打开材料数据表,双击表中任何一个材料,都会弹出这个材料的波长和折射率数据,•LoadZEMAXCoatingFile:其数据可以与zemax交互使用,113/10/24版权所有2004讯技光电科技(上海)有限公司14主菜单-Options113/10/24版权所有2004讯技光电科技(上海)有限公司15General113/10/24版权所有2004讯技光电科技(上海)有限公司16Options介绍--General(1)DataSources:上面的是当前材料文件夹的路径;下南是参考文件夹的路径。(2)Windows:选择CascadingClose时,当一个设计窗口关闭时,相关的图表窗口都一起关闭;当选择PrompttosaveoldTablesandPlotsbeforeclosingbox时,会在关闭图表前提示是否存盘。选择KeepoldPlotsandTablesdisplayed时,打开新的设...
