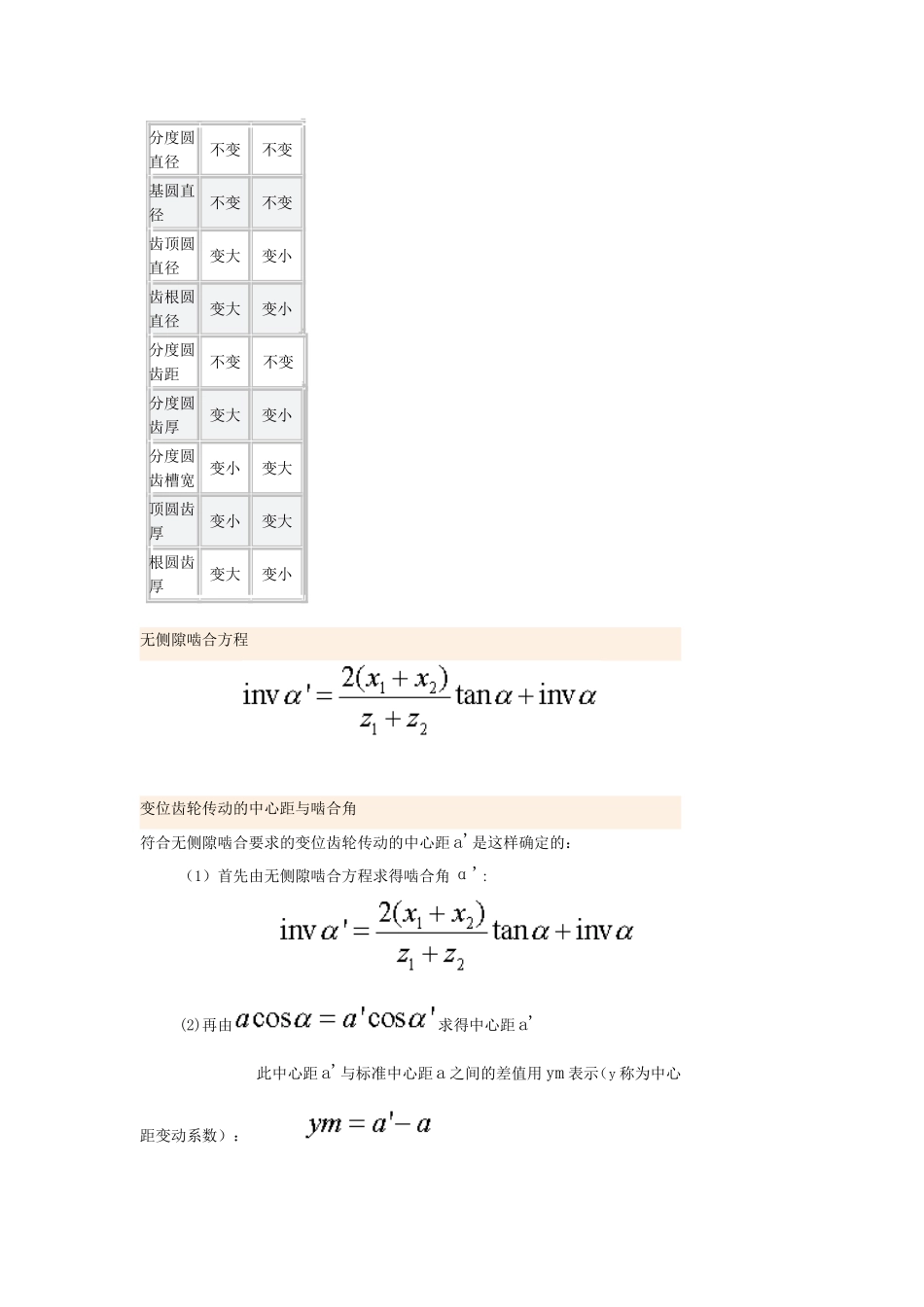

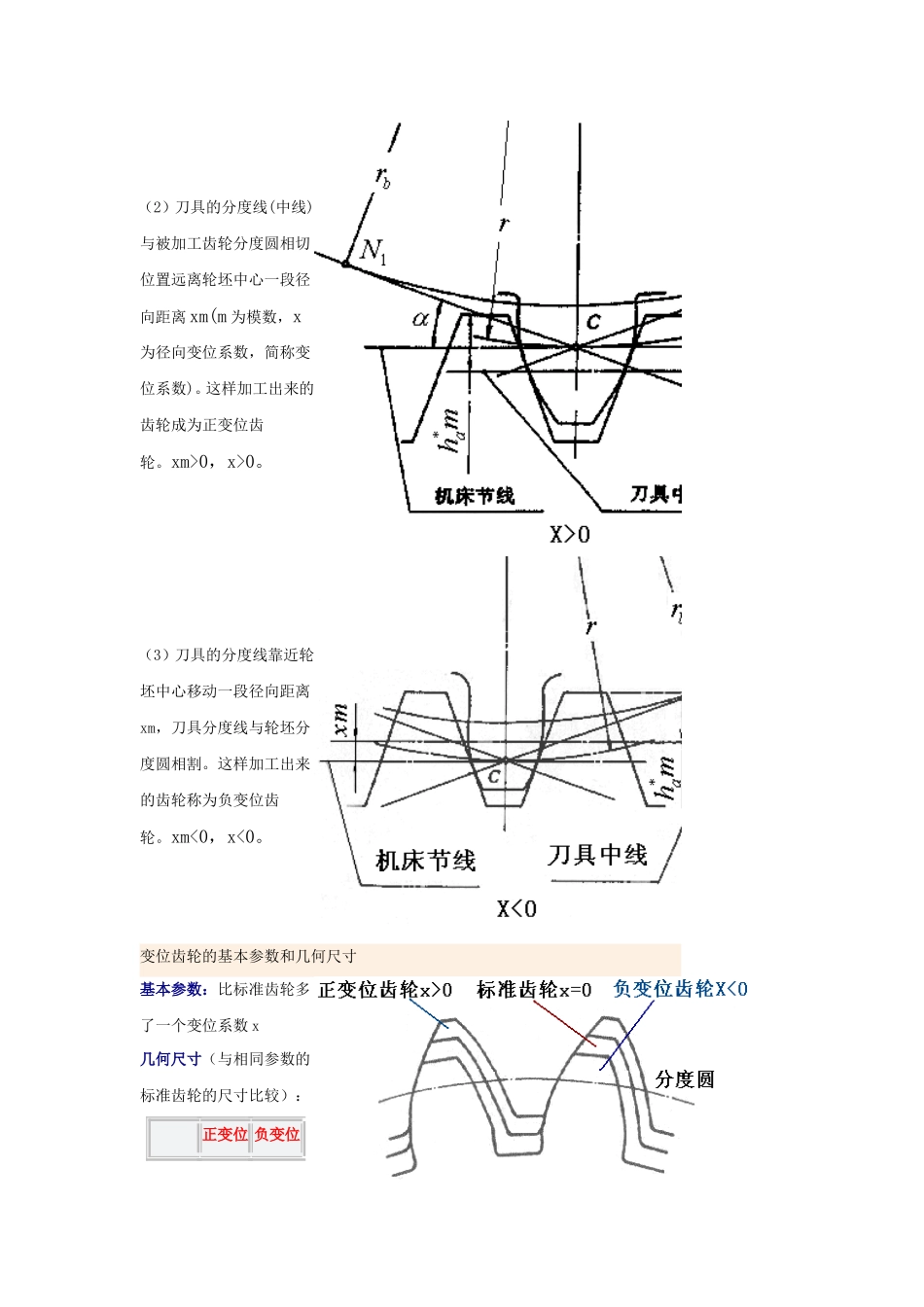

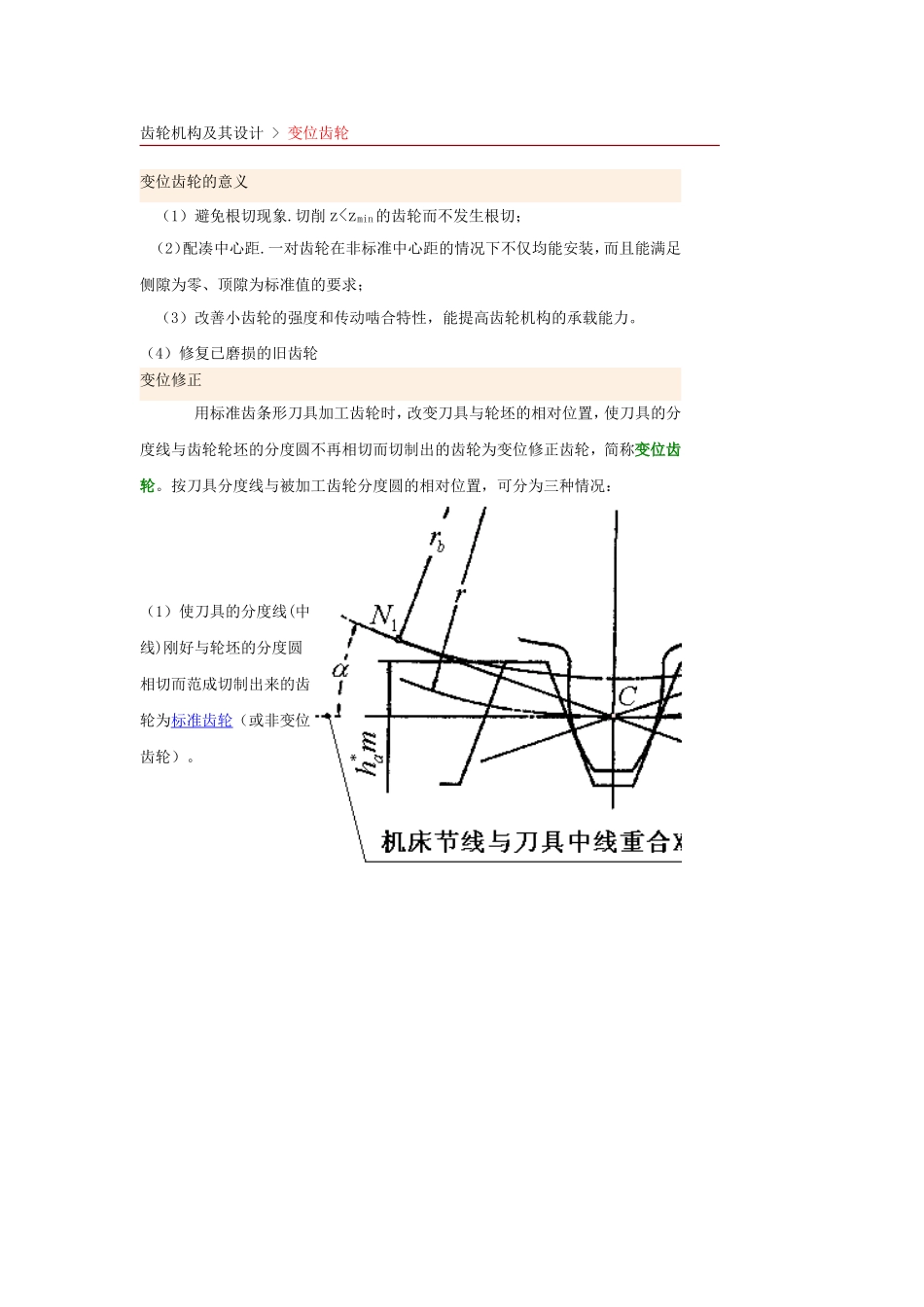

齿轮机构及其设计>变位齿轮变位齿轮的意义（1）避免根切现象.切削z0，x>0。（3）刀具的分度线靠近轮坯中心移动一段径向距离xm，刀具分度线与轮坯分度圆相割。这样加工出来的齿轮称为负变位齿轮。xm<0，x<0。变位齿轮的基本参数和几何尺寸基本参数：比标准齿轮多了一个变位系数x几何尺寸（与相同参数的标准齿轮的尺寸比较）：正变位负变位分度圆直径不变不变基圆直径不变不变齿顶圆直径变大变小齿根圆直径变大变小分度圆齿距不变不变分度圆齿厚变大变小分度圆齿槽宽变小变大顶圆齿厚变小变大根圆齿厚变大变小无侧隙啮合方程变位齿轮传动的中心距与啮合角符合无侧隙啮合要求的变位齿轮传动的中心距a'是这样确定的：（1）首先由无侧隙啮合方程求得啮合角α':(2)再由求得中心距a'此中心距a'与标准中心距a之间的差值用ym表示（y称为中心距变动系数）：则可推导得：可见:当x1+x2=0时,α'=α,a'=a当x1+x2>0时,α'>α,a'>a当xx1+x2<0时,α'<α,a'0时,如果保证无侧隙安装,而且还要满足标准顶隙,则两轮的齿顶高应各减小。称为齿顶高降低系数,其值为:这时,齿轮的齿顶高为:变位齿轮传动类型及特点(1)变位齿轮的传动类型传动类型标准齿轮传动(变位齿轮传动特例)及等变位齿轮传动(高度变位齿轮传动)不等变位齿轮传动(角度变位齿轮传动)正传动负传动(2)变位齿轮传动计算名称符号标准齿轮传动等变位齿轮传动不等变位齿轮传动变位系数节圆直径啮合角齿顶高齿根高齿顶圆直径齿根圆直径中心距中心距变动系数齿顶高变动系数(3)变位齿轮的传动特点等变位齿轮传动正传动负传动小齿轮正变位,大齿轮负变位,可达到等强度要求,充分发挥齿轮的承载能力.两齿轮均采用正变位或小齿轮正变位,大齿轮负变位(负变位系数绝对值较小),均能提高齿轮机构的承载能力;齿轮机构强度有所下降小齿轮正变位,其齿数小于Zmin而不发生根切.可用于实际中心距大于标准中心距的场合可用于实际中心距小于标准中心距的场合重合度减小较多重合度略有增加变位齿轮设计步骤已知中心距的设计已知变位系数的设计已知:已知:step1:确定啮合角step1:确定啮合角step2:确定变位系数和step2:确定中心距step3:确定中心距变动系数step3:确定中心距变动系数step4:确定齿顶高降低系数step4:确定齿顶高降低系数step5:分配变位系数step5:计算变位齿轮传动的几何尺寸step6:计算变位齿轮传动的几何尺寸例题已知一对变位齿轮,要求确定x1,并计算两轮的齿根圆半径,齿顶圆半径和齿全高。解:设这一对齿轮为边准中心距安装,则中心距为:因给中心距为121.5mm>120mm,故这对齿轮为正变位传动,其啮合角为:=21.52度按无侧隙啮合方程有:按题意:x2=0,所以x1=0.524,轮1与轮2的齿根圆半径,齿顶圆半径和齿全高分别为:▲解法1:齿顶圆半径:齿全高:▲解法2:中心距变动系数:齿顶高降低系数:齿顶高:齿根高:齿全高:
