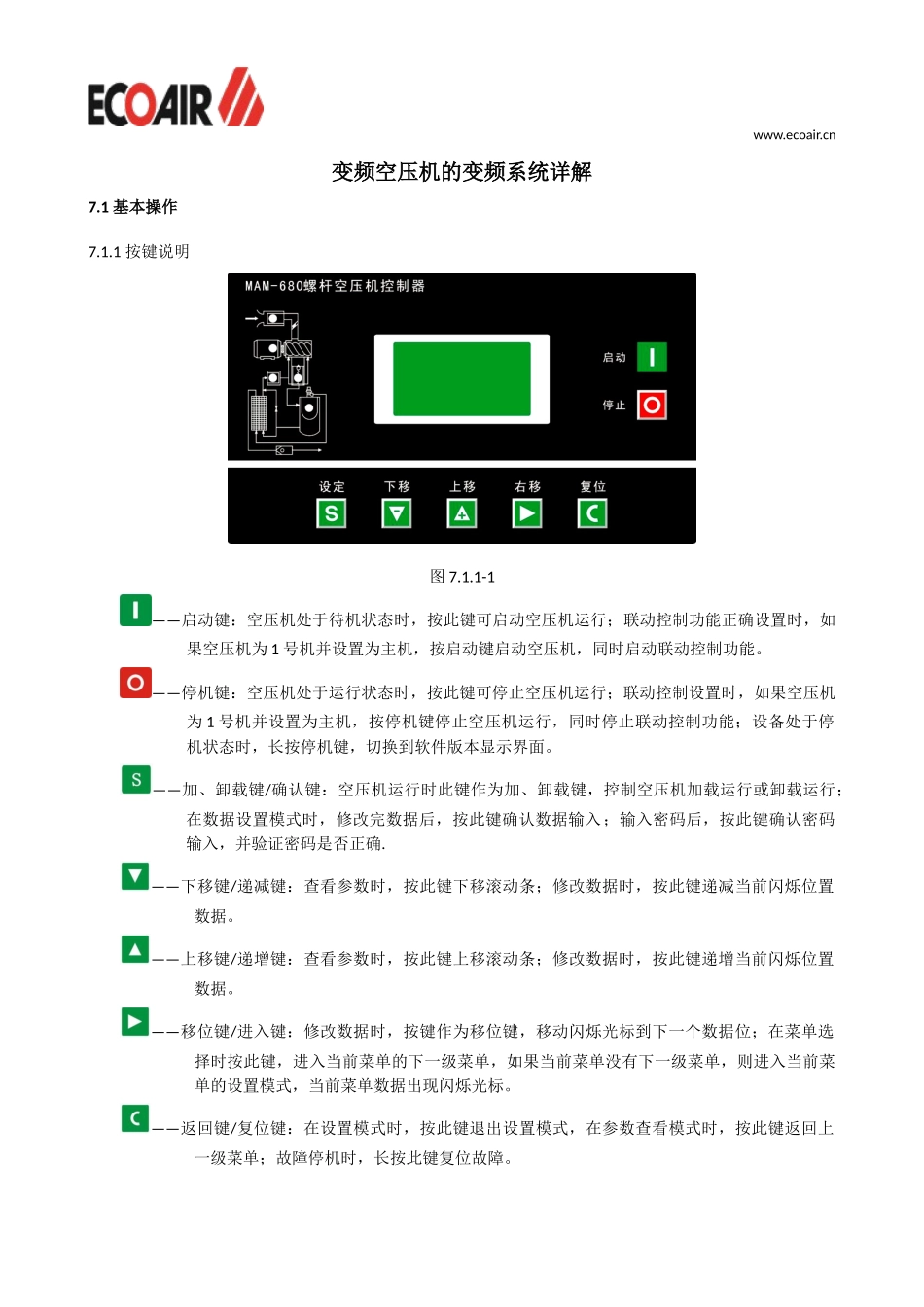

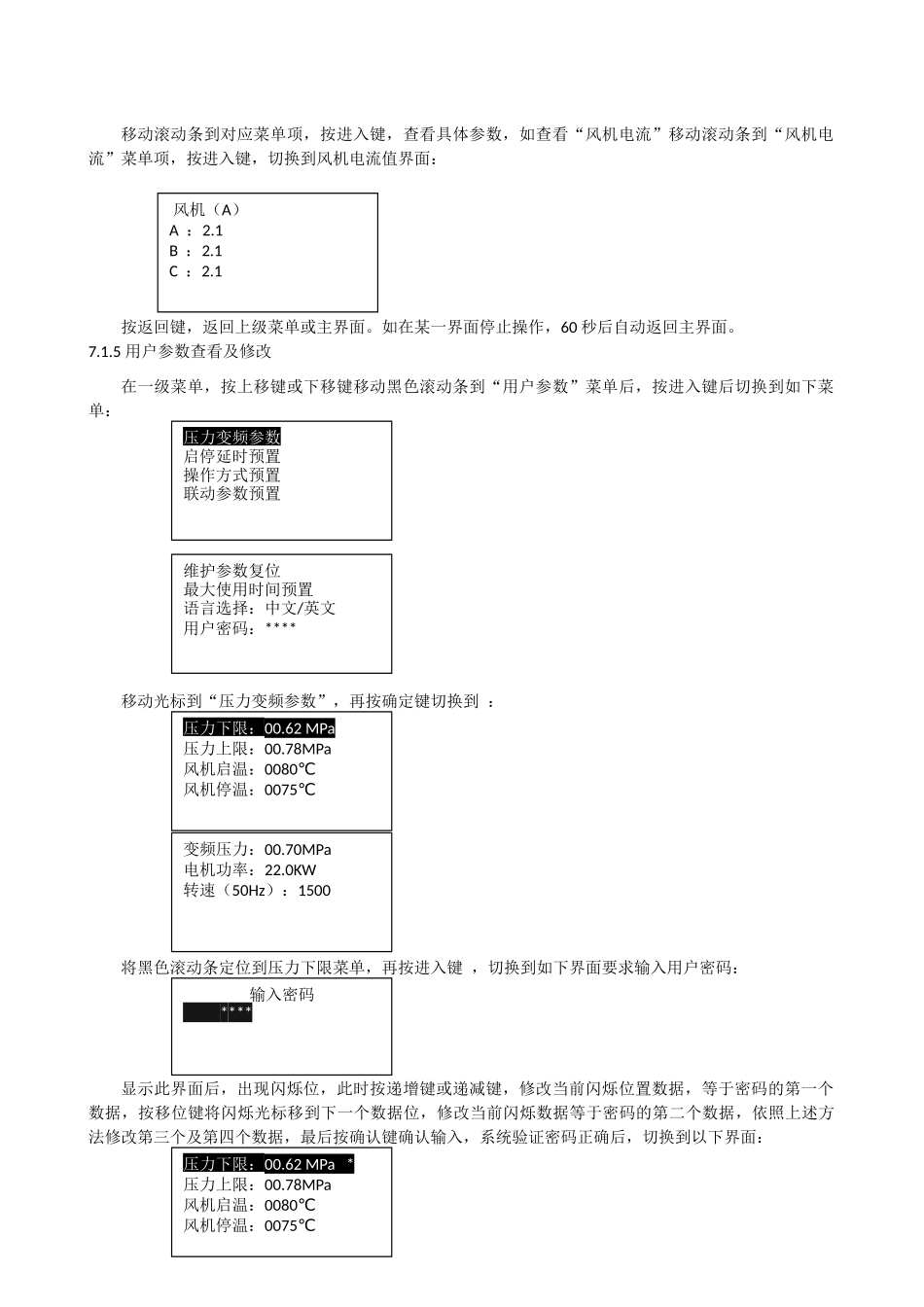

www.ecoair.cn变频空压机的变频系统详解7.1基本操作7.1.1按键说明图7.1.1-1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。——停机键：空压机处于运行状态时，按此键可停止空压机运行；联动控制设置时，如果空压机为1号机并设置为主机，按停机键停止空压机运行，同时停止联动控制功能；设备处于停机状态时，长按停机键，切换到软件版本显示界面。——加、卸载键/确认键：空压机运行时此键作为加、卸载键，控制空压机加载运行或卸载运行；在数据设置模式时，修改完数据后，按此键确认数据输入；输入密码后，按此键确认密码输入，并验证密码是否正确.——下移键/递减键：查看参数时，按此键下移滚动条；修改数据时，按此键递减当前闪烁位置数据。——上移键/递增键：查看参数时，按此键上移滚动条；修改数据时，按此键递增当前闪烁位置数据。——移位键/进入键：修改数据时，按键作为移位键，移动闪烁光标到下一个数据位；在菜单选择时按此键，进入当前菜单的下一级菜单，如果当前菜单没有下一级菜单，则进入当前菜单的设置模式，当前菜单数据出现闪烁光标。——返回键/复位键：在设置模式时，按此键退出设置模式，在参数查看模式时，按此键返回上一级菜单；故障停机时，长按此键复位故障。7.1.2指示灯说明7.1.3状态显示与操作机组通电后显示如下界面：上电显示画面延时5秒后，显示以下主界面：主画面按下移键进入以下菜单选择界面：一级菜单画面7.1.4运行参数、菜单按下移键移动黑色滚动条到“运行参数”菜单后，按进入键后切换到下一级菜单：欢迎使用螺杆压缩机T：800.0Hz℃P:0.53MpaRPM设备已停止P：0KW0V运行参数用户参数厂家参数风机电流变频参数运行时间累计本次运行时间维护参数历史故障出厂日期现场故障滤器器使用时间到预警时亮。排气温度高时亮、排气温度传感器失灵时亮。油滤器使用时间到预警时亮。油分器使用时间到预警时亮。移动滚动条到对应菜单项，按进入键，查看具体参数，如查看“风机电流”移动滚动条到“风机电流”菜单项，按进入键，切换到风机电流值界面：按返回键，返回上级菜单或主界面。如在某一界面停止操作，60秒后自动返回主界面。7.1.5用户参数查看及修改在一级菜单，按上移键或下移键移动黑色滚动条到“用户参数”菜单后，按进入键后切换到如下菜单：移动光标到“压力变频参数”，再按确定键切换到：将黑色滚动条定位到压力下限菜单，再按进入键，切换到如下界面要求输入用户密码：显示此界面后，出现闪烁位，此时按递增键或递减键，修改当前闪烁位置数据，等于密码的第一个数据，按移位键将闪烁光标移到下一个数据位，修改当前闪烁数据等于密码的第二个数据，依照上述方法修改第三个及第四个数据，最后按确认键确认输入，系统验证密码正确后，切换到以下界面：风机（A）A：2.1B：2.1C：2.1压力变频参数启停延时预置操作方式预置联动参数预置压力下限：00.62MPa压力上限：00.78MPa风机启温：0080℃风机停温：0075℃输入密码****压力下限：00.62MPa*压力上限：00.78MPa风机启温：0080℃风机停温：0075℃维护参数复位最大使用时间预置语言选择：中文/英文用户密码：****变频压力：00.70MPa电机功率：22.0KW转速（50Hz）：1500右上角有“*”提示，表示系统已通过密码验证在如上所示界面中，按移位键，压力下限的第一个数据位开始闪烁，用户可以按递增键或递减键，修改当前的闪烁位数据等于目标值后，按移位键，移动闪烁光标到下一个数据位，继续按上述方法修改数据等于目标值，修改完所有数据位后，按确认键，保存用户设定数据。7.1.6用户参数表及功能一级菜单二级菜单设定初值功能作用压力、变频参数压力下限**.**MPa压力下限值，设为自动运行时，当空压机处于卸载运行状态时，检测到压力低于此处设置值时，自动控制空压机加载运行，如果空压机处于空久停机，检测到压力低于此处设置值，控制器控制空压机启动。压力上限**.**MPa开机后，当压力大于此处设置值时，控制器控制空压机卸载运行。风机启温度0080℃当排气温度高于此处设置值时...
